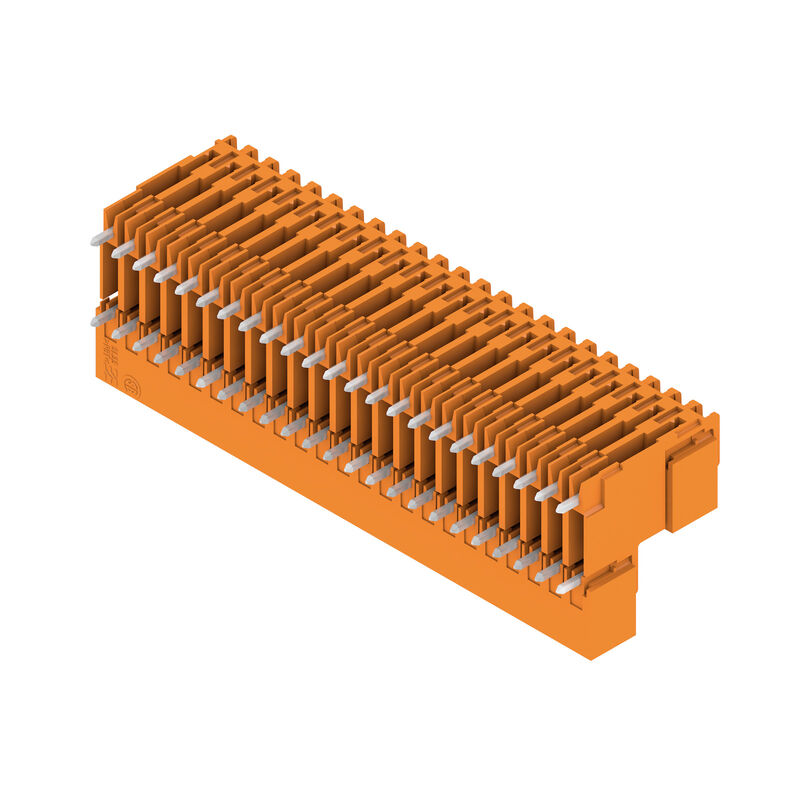

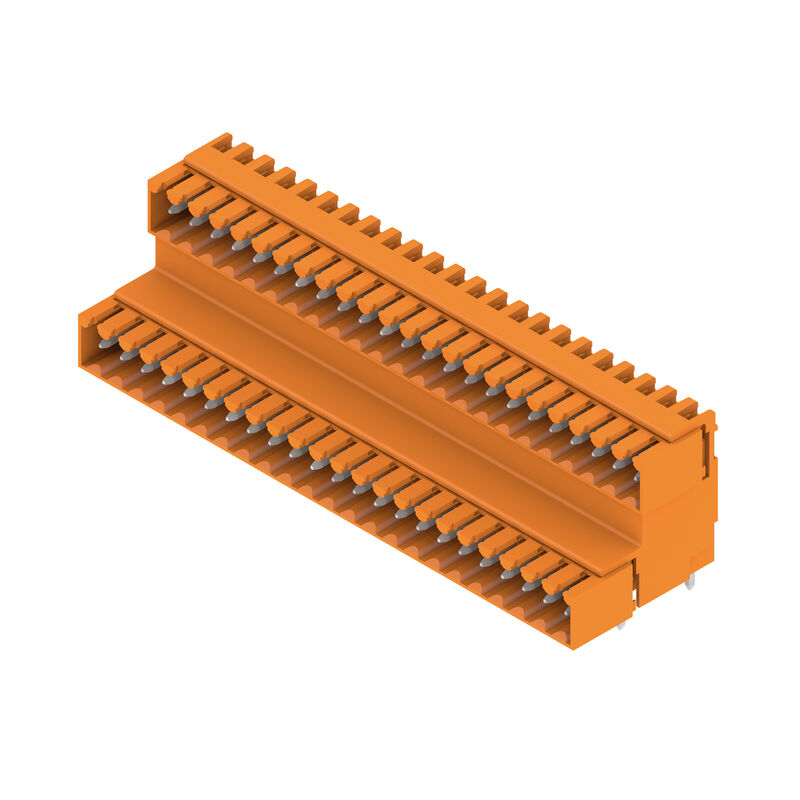

SLD 3.50V/46/90G 3.2SN OR BX
Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 46, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box
ID výrobku
1890680000
| Verze | Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 46, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box |
| Číslo objednávky | 1890680000 |
| Typ | SLD 3.50V/46/90G 3.2SN OR BX |
| GTIN (EAN) | 4032248499700 |
| Množství | 10 ks |
| Údaje výrobku |
IEC: 200 V / 10.5 A UL: 300 V / 8 A |
| Balení | Box |
| Hloubka | 24,2 mm |
| Hloubka (v palcích) | 0,953 inch |
| Výška | 25,2 mm |
| Výška (v palcích) | 0,992 inch |
| Nejvyšší nebo nejnižší verze | 22 mm |
| Šířka | 81,9 mm |
| Šířka (v palcích) | 3,224 inch |
| Čistá hmotnost | 30,75 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE Signal - řada BL/SL 3,50 |
| Typ připojení | Připojení desky |
| Montáž na PCB desku | Připojení pájením přetavením průchozím otvorem |
| Rozteč v mm (P) | 3,5 mm |
| Rozteč v palcích (P) | 0,138 " |
| Výstupní tvarovka | 90° |
| Počet pólů | 46 |
| Počet pájených kolíků na pól | 1 |
| Pájecí kolík, délka (l) | 3,2 mm |
| Tolerance délky pájecích pinů | 0 / -0,3 mm |
| Rozměry pájecích pinů |
d = 1,2 mm
Osmiúhlý |
| Rozměry pájecích pinů = d tolerance | 0 / -0,03 mm |
| Průměr otvoru pájecího očka (D) | 1,4 mm |
| Tolerance průměru otvoru pájecího očka (D) | + 0,1 mm |
| L1 v mm | 77 mm |
| L1 v palcích | 3,031 " |
| Počet řad | 2 |
| Množství řady kolíků | 2 |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Při zapojování bezpečné před dotykem prstů/ při odpojování bezpečný hřbet ruky |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP20 zapojené/ IP10 nezapojené |
| Objemový odpor | ≤5 mΩ |
| Může být kódováno | Ano |
| Zásuvná síla / pól, max. | 10 N |
| Tažná síla / pól, max. | 8 N |
| Izolační materiál | PBT |
| Barevný | Oranžová |
| Barevný graf (podobné) | RAL 2000 |
| Skupina izolačního materiálu | IIIa |
| Komparativní index sledování (CTI) | ≥ 200 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Struktura vrstev pájeného připojení | 2...3 µm Ni / 5...7 µm Sn lesklý povrch |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 100 °C |
| Teplotní rozsah, instalace, min. | -30 °C |
| Teplotní rozsah, instalace, max. | 100 °C |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 10,5 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 8 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 9 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 7 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 200 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 160 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 125 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 2,5 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 2,5 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 2,5 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s s 80 A |
| Jmenovité napětí (aplikační skupina B / CSA) | 300 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 300 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 8 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 8 A |
| Institut (UR) | UR |
| Č. osvědčení (UR) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 300 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 8 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 8 A |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Balení | Box |
| Délka VPE | 88 mm |
| Šířka VPE | 82 mm |
| Výška VPE | 78 mm |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Osvědčení/Certifikát/Prohlášení o shodě | |
| Technické údaje | |
| CADENAS eCATALOG | |
| Katalogy | |
| Brožury |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
-
