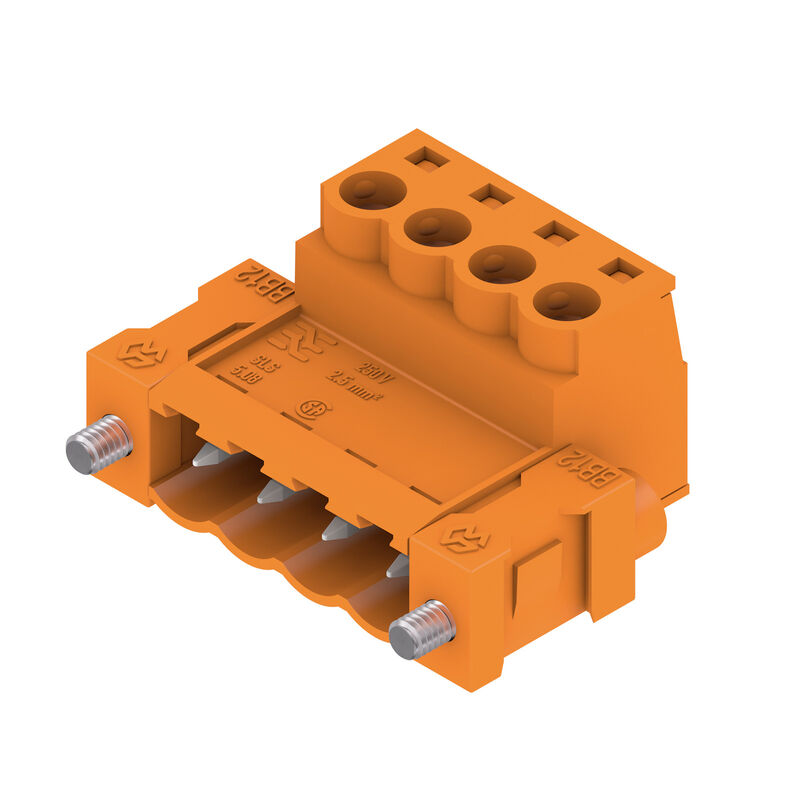

SLS 5.08/04/180FI SN OR BX
Изображение изделия
SLS 5.08/04/180FI SN OR BX
Изображение изделия
SLS 5.08/04/180FI SN OR BX
Dimensional drawing
SLS 5.08/04/180FI SN OR BX
Graph
SLS 5.08/04/180FI SN OR BX
Graph
SLS 5.08/04/180FI SN OR BX
Graph

SLS 5.08/04/180FI SN OR BX

Штекерный соединитель печатной платы, Вилка, 5.08 mm, Количество полюсов: 4, 180°, Винтовое соединение, Диапазон зажима, макс. : 3.31 mm², Ящик

№ продукта 1846230000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 4 Является эквивалентом 13 Связанные продукты 11
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Упаковка Типовые испытания Важное примечание Classificazioni

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Основные данные для заказа

Wersja
Штекерный соединитель печатной платы, Вилка, 5.08 mm, Количество полюсов: 4, 180°, Винтовое соединение, Диапазон зажима, макс. : 3.31 mm², Ящик
Nr zam.
1846230000
Typ
SLS 5.08/04/180FI SN OR BX
GTIN (EAN)
4032248362516
Förp.
60 items
Product data
IEC: 400 V / 21.5 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Packaging
Box

Размеры и массы

Głębokość
22,2 mm
Глубина (дюймов)
0,874 inch
Wysokość
15,3 mm
Altezza (pollici)
0,602 inch
Nettovikt
8,83 g

Экологическое соответствие изделия

Status zgodności z dyrektywą RoHS
Соответствует без исключения
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Системные параметры

Product family
OMNIMATE Signal — серия BL/SL 5.08
Type of connection
Collegamento al campo
Wire connection method
Przyłącze z jarzmem
Pitch in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Direzione d'uscita del conduttore
180°
Количество полюсов
4
L1 in mm
15,24 mm
L1 in inches
0,6 "
quantità di file
1
Pin series quantity
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, с проникновением/защита от доступа тыльной стороной руки, без проникновения
Touch-safe protection acc. to DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
в полностью смонтированном состоянии
Volume resistance
≤5 mΩ
Can be coded
Да
Длина зачистки изоляции
7 mm
Зажимной винт
M 2,5
Лезвие отвертки
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264-A
Циклы коммутации
25
Усилие вставки на полюс, макс.
4 N
Усилие вытягивания на полюс, макс.
3 N
Момент затяжки
  • Тип момента затяжки:
    Подключение проводов
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,4 Nm
      • макс.:
        0,5 Nm
  • Тип момента затяжки:
    Винтовой фланец
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,2 Nm
      • макс.:
        0,25 Nm

Данные о материалах

Isoleringsmaterial
PBT
Färgkod
оранжевый
Färgtabell (jämförbar)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Kontaktmaterial
Сплав меди
Kontaktyta
луженые
Skiktstruktur för stiftkontakten
4...8 µm Sn луженый погружением в расплав
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Провода, подходящие для подключения

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
3,31 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
Многожильный, мин. H07V-R
0,2 mm²
многожильный, макс. H07V-R
2,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
С наконечником DIN 46 228/4, макс.
2,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.
2,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,8 мм x 2,0 мм; 2,4 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0373000000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
Referenstext
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
21,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
16 A
Märkström, min. antal poler (Tu=40°C)
18 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
14 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Korttidströmhållfasthet
3 x 1 сек. с 120 A

Dati di dimensionamento secondo CSA

Rated voltage (Use group B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
15 A
Corrente nominale (Gruppo D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 12

Dati di dimensionamento sec. UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
14 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Packaging
Ящик
Lunghezza VPE
347 mm
VPE width
134 mm
Altezza VPE
31 mm

Типовые испытания

Test: Durabilità delle siglature
  • Standard:
    VDE 0627 Tab. 7, položka 3/6.86
  • Test:
    Lebensdauer
  • Bewertung:
    bestanden
Test: Sezione bloccabile
  • Стандарт:
    VDE 0609, часть 1 06.83, EN 60947-1 03.91
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0.5
    • Type of conductor and conductor cross-section:
      H05V-U2.5
    • Type of conductor and conductor cross-section:
      H05V-K2.5
    • Type of conductor and conductor cross-section:
      AWG 28
    • Type of conductor and conductor cross-section:
      AWG 14
  • Evaluation:
    passed
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Standard:
    EN 60947-1/1991 section 8.2.4.3
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
  • Evaluation:
    passed
Test di estrazione
  • Standard:
    EN 60947-1/1991 section 8.2.4.4
  • Requirement:
    ≥5 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/7
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed

Важное примечание

IPC-konformitet
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Classificazioni

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
