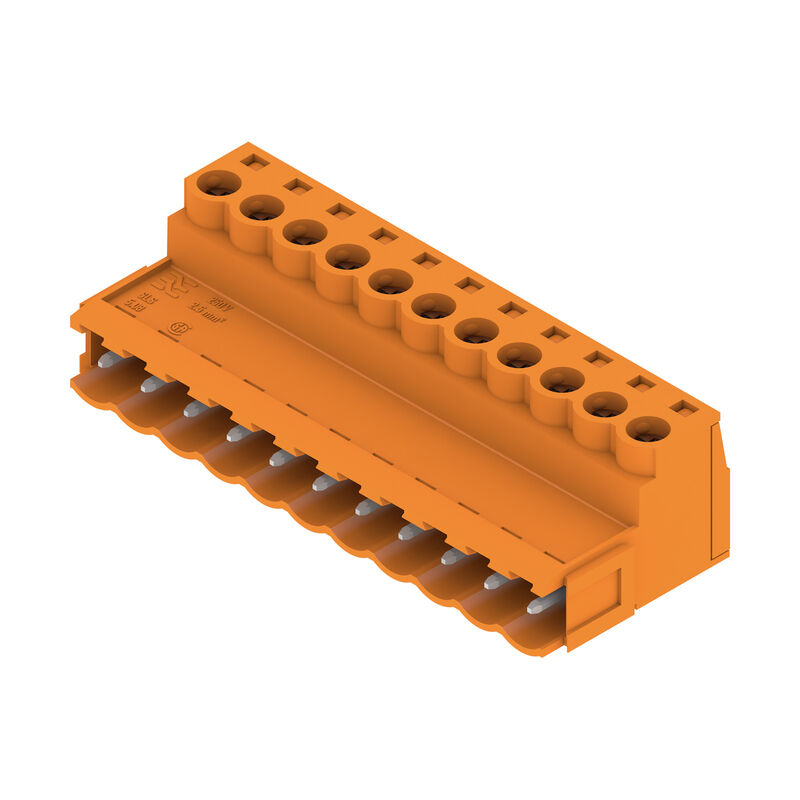

SLS 5.08/11/180B SN OR BX
Produktillustration

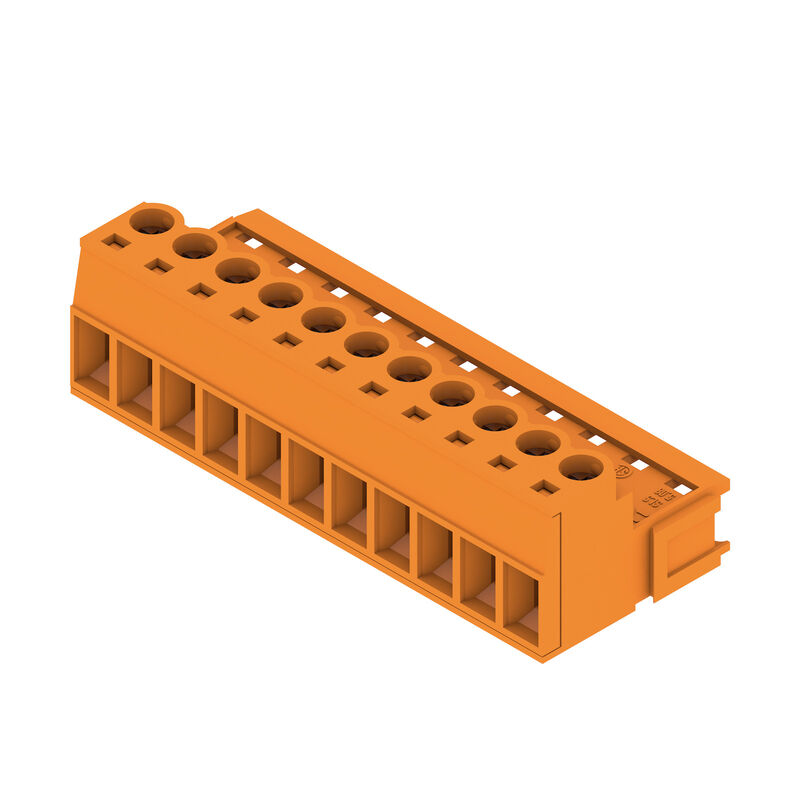

SLS 5.08/11/180B SN OR BX
Produktillustration
SLS 5.08/11/180B SN OR BX
Dimensional drawing
SLS 5.08/11/180B SN OR BX
Graph
SLS 5.08/11/180B SN OR BX
Graph
SLS 5.08/11/180B SN OR BX
Graph
SLS 5.08/11/180B SN OR BX
Produktfördel
Lower assembly costs
Secure in a matter of seconds
SLS 5.08/11/180B SN OR BX
Produktfördel
Flexible application options
For 3 connection systems

SLS 5.08/11/180B SN OR BX

Kretskortsstickanslutning, Stiftkontakt, 5.08 mm, Antal poler: 11, 180°, Klämbygelanslutning, Anslutningsområde, max. : 3.31 mm², Box

Ürün No. 1627330000
Veri sayfasını indir Engineering-support Produktdownloads
Toebehoren 8 Is contradeel van 15 Verwante producten 27
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Conduttori adatti al collegamento Datos nominales conformes a IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftkontakt, 5.08 mm, Antal poler: 11, 180°, Klämbygelanslutning, Anslutningsområde, max. : 3.31 mm², Box
Art.nr.
1627330000
Typ
SLS 5.08/11/180B SN OR BX
GTIN (EAN)
4008190199845
Förp.
30 items
Produktparametrar
IEC: 400 V / 21.5 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Förpackning
Box

Mått och vikter

Djup
22,2 mm
Hloubka (v palcích)
0,874 inch
Höjd
15,3 mm
Bygghöjd (tum)
0,602 inch
Nettovikt
17,76 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Skupina produktů
OMNIMATE Signal – serie BL/SL 5.08
Anschlussart
Fältanslutning
Metoda připojení vodiče
Klämbygelanslutning
Pitch in mm (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
Направление вывода кабеля
180°
Počet pólů
11
L1 in mm
50,8 mm
L1 i tum
2 "
Number of rows
1
Pin series quantity
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
fingers. instucken/ handryggss. ej inst.
Touch-safe protection acc. to DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
plně nainstalované
Resistencia de paso
≤5 mΩ
Koderbar
Yes
Longitud de desaislado
7 mm
Tornillo de apriete
M 2,5
Punta de destornillador
0,6 x 3,5
Punta de destornillador normativa
DIN 5264-A
Ciclos de enchufado
25
Force d'enfichage/pôle, max.
4 N
Forza d'estrazione/polo, max.
3 N
Coppia di serraggio
  • 토크 유형:
    Wire connection
  • Usage information:
    • Moment dokręcający:
      • min.:
        0,4 Nm
      • maks.:
        0,5 Nm

Materialdata

Izolační materiál
PBT
Barevný
orange
Färgtabell (jämförbar)
RAL 2000
Skupina izolačního materiálu
IIIa
CTI (Comparative Tracking Index)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
pocínované
Skiktstruktur för stiftkontakten
4...8 µm Sn estañado en caliente
Температура хранения, мин.
−40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
−50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
−25 °C
Температурный диапазон монтажа, макс.
100 °C

Conduttori adatti al collegamento

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
3,31 mm²
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, AWG, max
AWG 12
entrådig, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Stočené, min. H07V-R
0,2 mm²
Stočené, max. H07V-R
2,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
2,5 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
med ändhylsa med krage DIN 46 228/4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 mm x 2,0 mm; 2,4 mm
Clampable conductor
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0373000000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282700000
Referenstext
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
21,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
16 A
Märkström, min. antal poler (Tu=40°C)
18 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
14 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1 s se 120 A

Märkdata enligt CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Rated current (Use group B / CSA)
15 A
Rated current (Use group D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 12
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Märkdata enligt UL 1059

Institut (UR)
UR
Certificate No. (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
14 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Ledardiameter AWG, max.
AWG 12
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Packaging

Embalaje
Box
Longitud de VPE
349 mm
VPE с
135 mm
VPE magasság
31 mm

Typprovningar

Prueba: durabilidad de los marcajes
  • Standard:
    VDE 0627 Tab. 7 poster 3/6,86
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Test: Clampable cross section
  • Standard:
    VDE 0609 del 1 06.83, EN 60947-1 03.91
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
    • Typ av ledare och för ledararea:
      H05V-U2.5
    • Typ av ledare och för ledararea:
      H05V-K2.5
    • Typ av ledare och för ledararea:
      AWG 28
    • Typ av ledare och för ledararea:
      AWG 14
  • Utvärdering:
    godkänd
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    EN 60947-1/1991 avsnitt 8.2.4.3
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    0,7 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      H07V-K2.5
  • Utvärdering:
    godkänd
Kihúzási vizsgálat
  • Standard:
    EN 60947-1/1991 avsnitt 8.2.4.4
  • Krav:
    ≥5 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 28/1
    • Typ av ledare och för ledararea:
      AWG 28/7
  • Utvärdering:
    godkänd
  • Krav:
    ≥50 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      H07V-K2.5
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
