Vlastnosti
| Verze | Z řada, Pouzdro zástrčky, 5.15 mm, Tmavě béžová, Tmavě béžová, Přímá montáž |
| Číslo objednávky | 1907000000 |
| Typ | STGH ZRV2.5 |
| GTIN (EAN) | 4032248530762 |
| Množství | 50 ks |
| Hloubka | 24,2 mm |
| Hloubka (v palcích) | 0,953 inch |
| Výška | 31,5 mm |
| Výška (v palcích) | 1,24 inch |
| Šířka | 5,15 mm |
| Šířka (v palcích) | 0,203 inch |
| Čistá hmotnost | 1,81 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Základní díl skříně |
| Nutná koncová deska | Ne |
| Úrovně propojené interně | Ne |
| Návod k instalaci | Přímá montáž |
| Verze testovaná ve výbušném prostředí | Ne |
| Typ připojení | Zásuvné připojení Plug-in |
| Návod k instalaci | Přímá montáž |
| Jmenovitý průřez | 2,5 mm² |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |

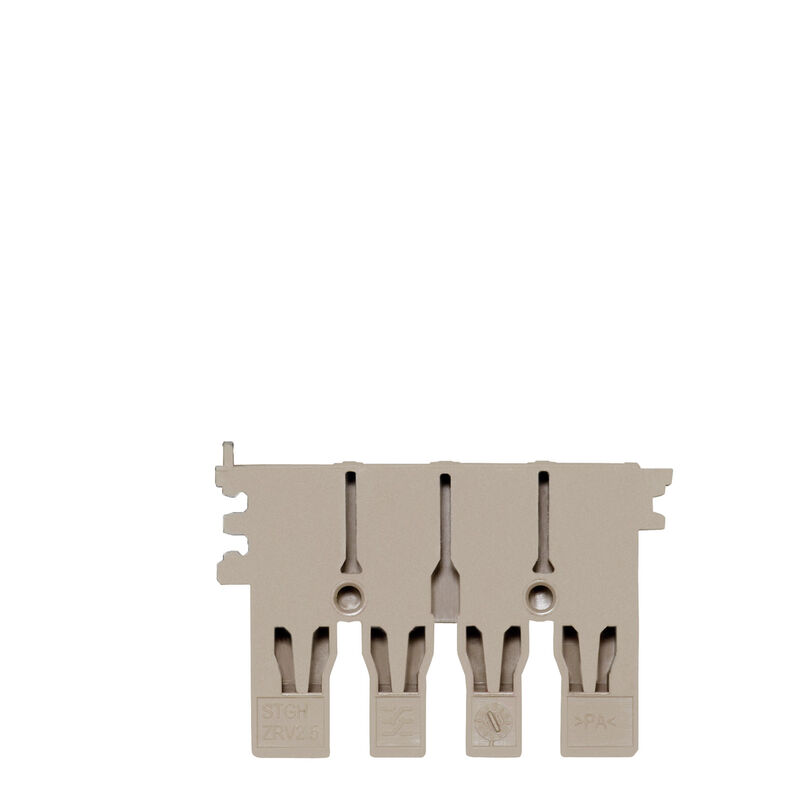

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64728) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1907000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1907000000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury | [CAT 1 TERM 16/17 EN](http://download.weidmueller.com/asset/download/file/39470) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:1906960000Obalová jednotka:50 ks
Z řada, Průchozí svorka, Vícevrstvá modulární svorka, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou
-
ID výrobku:1906970000Obalová jednotka:50 ks
Z řada, Průchozí svorka, Vícevrstvá modulární svorka, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, Tmavě béžová
SvorkovniceUniverzální řadaTechnologie svorky s tažnou pružinouŘada ZStandardníZásuvné svorky4řadé2,5 mm²
