TCC 6.4/2 BK

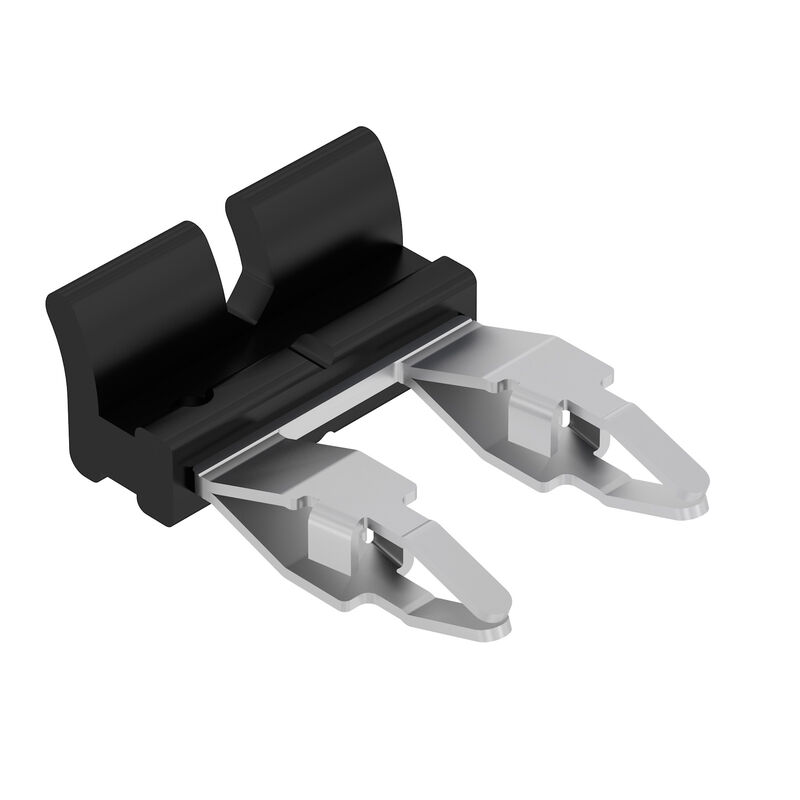

Obrázek výrobku
TCC 6.4/2 BK
Dimensional drawing
TCC 6.4/2 BK
Různé
Kódy typů

TCC 6.4/2 BK

TERMSERIES, Spojovací konektor

ID výrobku 2556470000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 3 Je příslušenstvím 453 Příbuzné výrobky 16
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje o propojení Jmenovité údaje UL Obecné údaje Koordinace izolace Data připojení Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
TERMSERIES, Spojovací konektor
Číslo objednávky
2556470000
Typ
TCC 6.4/2 BK
GTIN (EAN)
4050118566987
Množství
10  ks

Rozměry a hmotnosti

Hloubka
4,8  mm
Hloubka (v palcích)
0,189  inch
Výška
13,1  mm
Výška (v palcích)
0,516  inch
Šířka
9,8  mm
Šířka (v palcích)
0,386  inch
Čistá hmotnost
0,372  g

Teploty

Skladovací teplota
-40 °C...85 °C
Okolní teplota
-40 °C…60 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Údaje o propojení

Jmenovité napětí
300  V
Jmenovitý proud
17,5  A
Izolace
Ano
Dotyková ochrana
Ano
Barevný
černá
Počet propojených svorkovnic
2
Počet pólů
2
Rozteč v mm (P)
6,4  mm
Typ montáže
Zapojeno
Verze
nelze zkrátit na určitou délku

Jmenovité údaje UL

Jmenovitý proud (UL)
10  A

Obecné údaje

Verze
nelze zkrátit na určitou délku
Barevný
černá
Komponent s klasifikací hořlavosti UL 94
  • Komponent:
    Kryt
  • Klasifikace hořlavosti UL 94:
    V-0

Koordinace izolace

Jmenovité napětí
300  V

Data připojení

Rozteč v mm (P)
6,4  mm

Klasifikace

ETIM 6.0
EC002586
ETIM 7.0
EC002586
ETIM 8.0
EC002586
ETIM 9.0
EC002586
ETIM 10.0
EC002586
ECLASS 9.1
27-37-16-92
ECLASS 10.0
27-37-16-92
ECLASS 11.0
27-37-16-92
ECLASS 12.0
27-37-16-92
ECLASS 13.0
27-37-16-92
ECLASS 14.0
27-37-16-92
ECLASS 15.0
27-37-16-92
