Vlastnosti

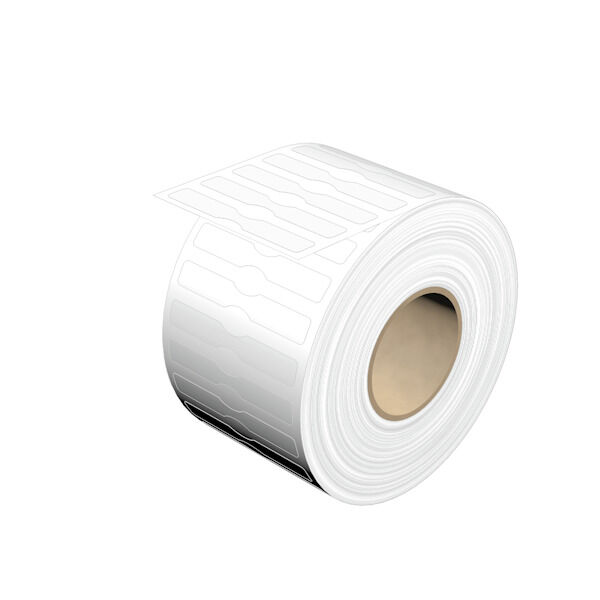

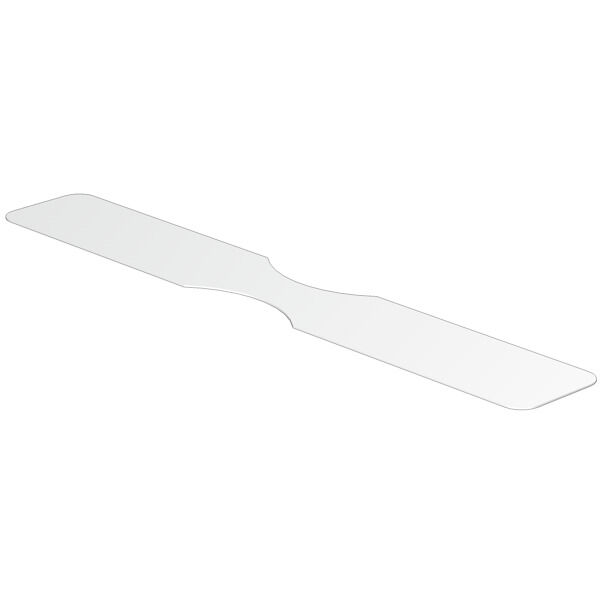

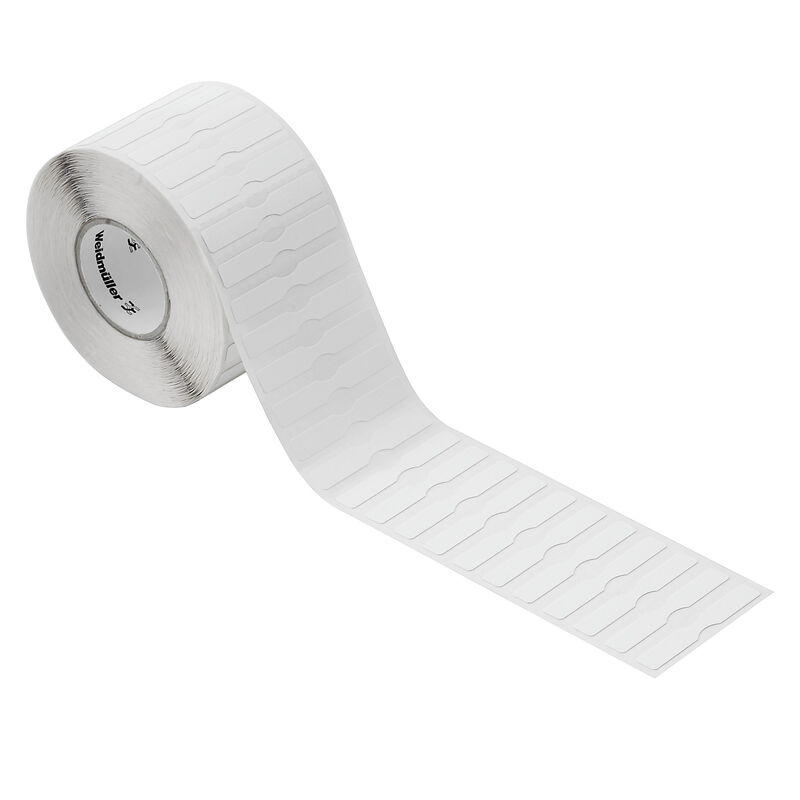

Verze | THM, Označení vodičů a kabelů, 1 - 12 mm, 54 x 8 mm, Bílá |
Číslo objednávky | 1107350000 |
Typ | THM GEW FLAG 54/8 WS |
GTIN (EAN) | 4032248882885 |
Množství | 1 |
Výška | 54 mm |
Výška (v palcích) | 2,126 inch |
Šířka | 8 mm |
Šířka (v palcích) | 0,315 inch |
Čistá hmotnost | 673 g |
Rozsah provozní teploty | -29...80 °C |
Stav souladu se směrnicí RoHS | V souladu bez výjimky |
REACH SVHC | No SVHC above 0.1 wt% |
Barevný | Bílá |
Barva materiálu podle kódu odporu | 9 |
Klasifikace hořlavosti UL 94 | V-0 |
Lepidlo | Přírodní kaučukové lepidlo |
Materiál | Vinylem potažená bavlněná tkanina |
Metoda tisku | Tepelný přenos |
Počet na roli | 4000 |
Počet značek na kombinaci | 1 Cívka = 4000 Označení vodičů a kabelů |
Počet značek v balení |
|
Počet štítků v balení | 4000 |
Rozsah provozní teploty | -29...80 °C |
Rozsah provozní teploty, max. | 80 °C |
Rozsah provozní teploty, min. | -29 °C |
Velikost pole na označení | 21.4 x 8 mm |
Šířka | 8 mm |
Průřez připojeného vodiče | 0.75 - 70 mm² |
Průřez vodiče, max. | 70 mm² |
Průřez vodiče, min. | 0,75 mm² |
Vnější prům. vodiče | 1 - 12 mm |
Vnější prům. vodiče, max. | 12 mm |
Vnější prům. vodiče, min. | 1 mm |
Výška textového pole | 8 mm |
Šířka textového pole | 21,34 mm |
Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60392) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1107350000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1107350000) |
Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001530 |
ETIM 7.0 | EC001530 |
ETIM 8.0 | EC001530 |
ETIM 9.0 | EC001530 |
ECLASS 9.0 | 27-40-04-01 |
ECLASS 9.1 | 27-40-04-01 |
ECLASS 10.0 | 27-40-04-01 |
ECLASS 11.0 | 27-28-11-02 |
ECLASS 12.0 | 27-28-11-02 |
ECLASS 13.0 | 27-28-11-02 |
ECLASS 14.0 | 27-28-11-02 |
ROHS | Shoda |
