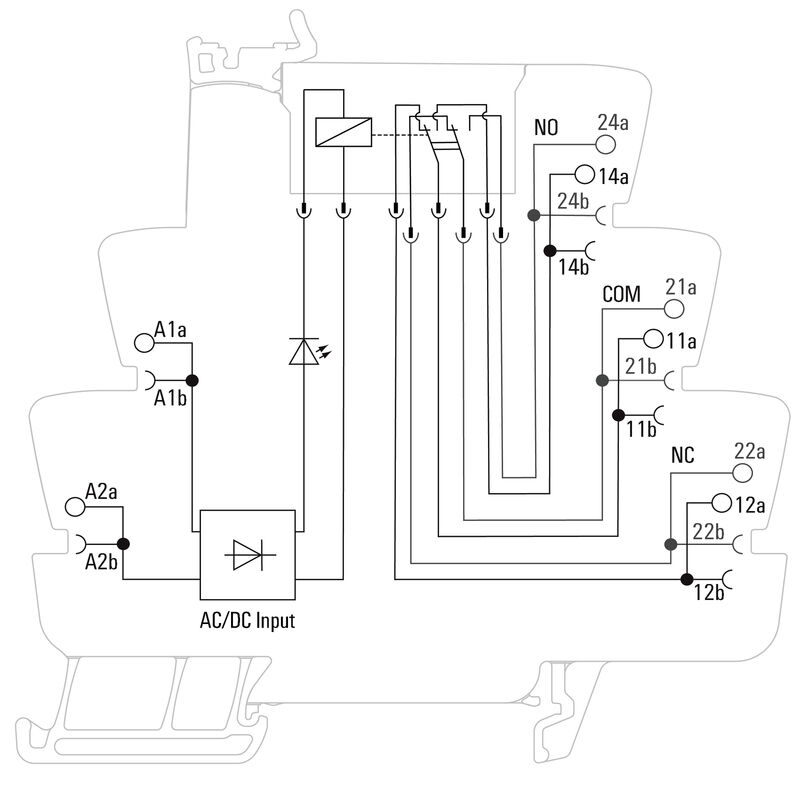

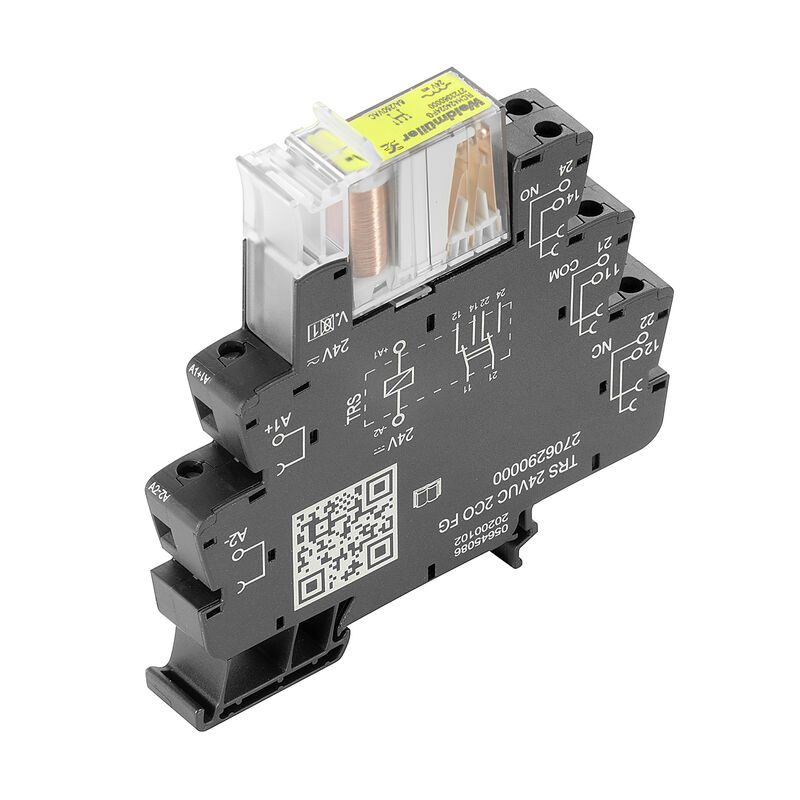

TRS 24VUC 2CO FG
TERMSERIES, Reléový modul s nuceně vedenými kontakty, Počet kontaktů: 2, CO kontakty nuceně vedené (EN 61810-3 typ B) AgNi, Jmenovité řídicí napětí: 24 V UC ±10 %, Trvalý proud: 6 A, Šroubové připojení, Testovací tlačítko k dispozici: No
ID výrobku
2706290000
Vlastnosti
| Verze | TERMSERIES, Reléový modul s nuceně vedenými kontakty, Počet kontaktů: 2, CO kontakty nuceně vedené (EN 61810-3 typ B) AgNi, Jmenovité řídicí napětí: 24 V UC ±10 %, Trvalý proud: 6 A, Šroubové připojení, Testovací tlačítko k dispozici: No |
| Číslo objednávky | 2706290000 |
| Typ | TRS 24VUC 2CO FG |
| GTIN (EAN) | 4050118892642 |
| Množství | 5 ks |

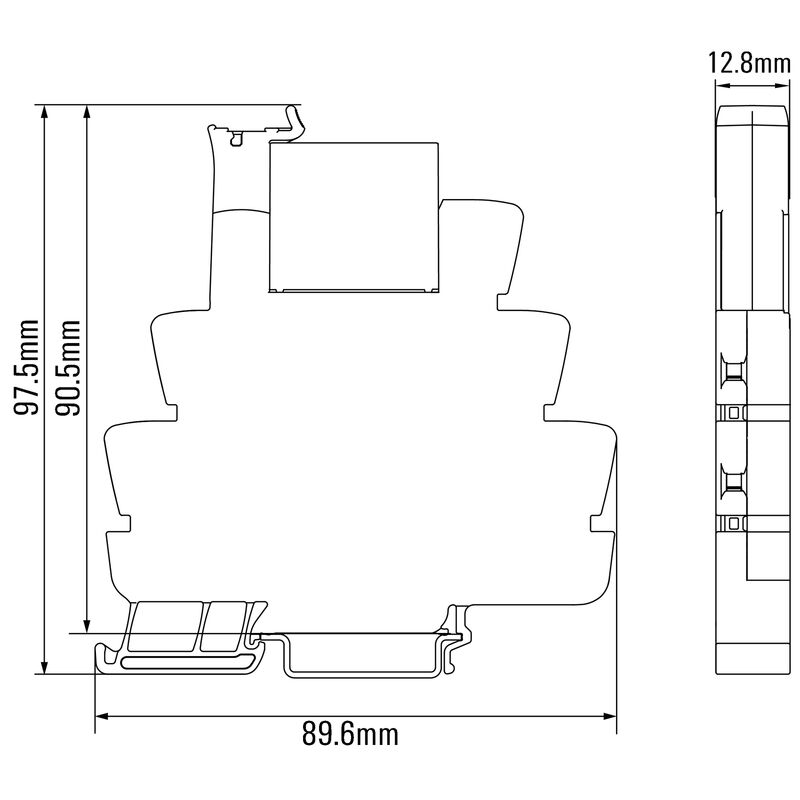

| Hloubka | 97,5 mm |
| Hloubka (v palcích) | 3,839 inch |
| Výška | 89,6 mm |
| Výška (v palcích) | 3,528 inch |
| Šířka | 12,8 mm |
| Šířka (v palcích) | 0,504 inch |
| Čistá hmotnost | 62,4 g |
| Skladovací teplota | -25 °C...70 °C |
| Provozní teplota | -25 °C...60 °C |
| Vlhkost | 5–85 %, bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Okolní teplota (provozní), max. | 60 °C |
| Průřez připojení AWG, min. | AWG 26 |
| Průřez připojení AWG, max. | AWG 14 |
| Typ vodiče |
pevný měděný vodič
flexibilní měděný vodič |
| Utahovací moment, max. | 0,4 Nm |
| Úroveň závažnosti znečištění | 2 |
| Jmenovité řídicí napětí | 24 V UC ±10 % |
| Jmenovitý proud AC | 24,4 mA |
| Jmenovitý proud DC | 23,5 mA |
| Jmenovité výkonové údaje |
585 mVA
565 mW |
| Ukazatel stavu | Zelená LED |
| Ochranný obvod | Usměrňovač |
| Napětí cívky náhradního relé se liší od jmenovitého řídicího napětí | Ano |
| Napětí cívky náhradního relé | 24 V DC |
| Rated switching voltage | 250 V AC |
| Trvalý proud | 6 A |
| Max. četnost spínání při jmenovité zátěži | 0,1 Hz |
| Max. spínací napětí, AC | 250 V |
| Max. spínací napětí, DC | 250 V |
| Min. spínací výkon | 10 mA @ 5 V |
| AC spínací výkon (odporový), max. | 1500 VA |
| DC spínací výkon (odporový), max. | 144 W @ 24 V |
| Odložení zapnutí | ≤30 ms |
| Odložení vypnutí | <20 ms |
| Typ kontaktu | 2 CO kontakty nuceně vedené (EN 61810-3 typ B) (AgNi) |
| Mechanická životnost | 10x 106 spínací cykly |
| Provozní nadmořská výška |
≤ 2000 m
nad hladinou moře |
| Lišta | TS 35 |
| Testovací tlačítko k dispozici | No |
| Indikátor pozice mechanického přepínače | Ne |
| Barevný | černá |
| Jmenovité napětí | 300 V |
| Závažnost znečištění | 2 |
| Kategorie rázového napětí | III |
| Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže | ≥ 6 mm |
| Dielektrická pevnost, kontrolní strana - strana zátěže | 3,51 kVef /1 min. |
| Typ izolace u vstupu a výstupu | vyztužená izolace |
| Dielektrická pevnost sousedních kontaktů | 2,21 kVef/ 1 min |
| Typ izolace u okolních kontaktů | Základní izolace |
| Dielektrická pevnost otevřeného kontaktu | 1,5 kVef / 1 min. |
| Dielektrická pevnost k montážní liště | 3,51 kVef / 1 min. |
| Impulzní výdržné napětí u okolních kontaktů | 4 kV (1.2/50 µs) |
| Stupeň krytí | IP20 |
| Standardy |
EN 61326-1
EN 61010-2-201 |
| Č. osvědčení (cULus) | E141197 |
| Metoda připojení vodiče | Šroubové připojení |
| Délka odizolování, jmenovité připojení | 8 mm |
| Utahovací moment, max. | 0,4 Nm |
| Rozsah sevření, jmenovité připojení | 1,5 mm² |
| Upínací rozsah, min. | 0,14 mm² |
| Upínací rozsah, max. | 2,5 mm² |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez propojení AWG, max. | AWG 14 |
| Průřez vodiče, pevný, min. | 0,14 mm² |
| Průřez vodiče, pevný, max. | 2,5 mm² |
| Průřez vodiče, pevným, min. (AWG) | AWG 26 |
| Průřez vodiče, pevným, max. (AWG) | AWG 14 |
| Průřez připojení vodičů, jemně stáčené, min. | 0,14 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. (AWG) | AWG 26 |
| Průřez připojení vodičů, jemně stáčené, max. (AWG) | AWG 14 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,25 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 0,25 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 2,5 mm² |
| Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min. | 0,5 mm² |
| Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max. | 1 mm² |
| Dvojdutinka, max. | 0,5 mm² |
| Dvojdutinka, max. | 1 mm² |
| Velikost nože | velikost PH0 |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU Konformitätserklärung / EU Decleration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_157695) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103955) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2706290000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2706290000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2706290000&norm=0) |
| Software | [Library and function block -- SISTEMA library 2.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_89074) |
| Uživatelská dokumentace |
[Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_166005)
[FL_TERMSERIES_RCHFG_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306016) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
