Vlastnosti

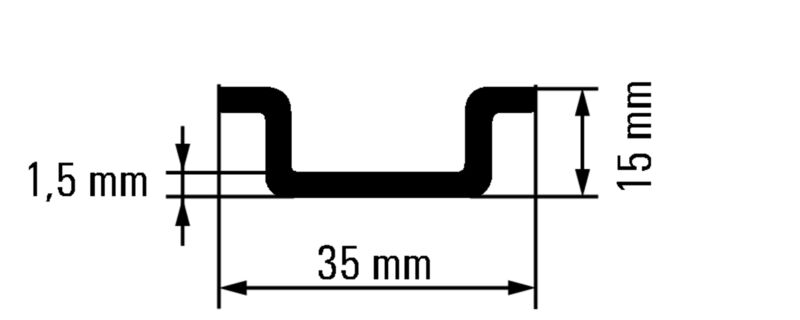

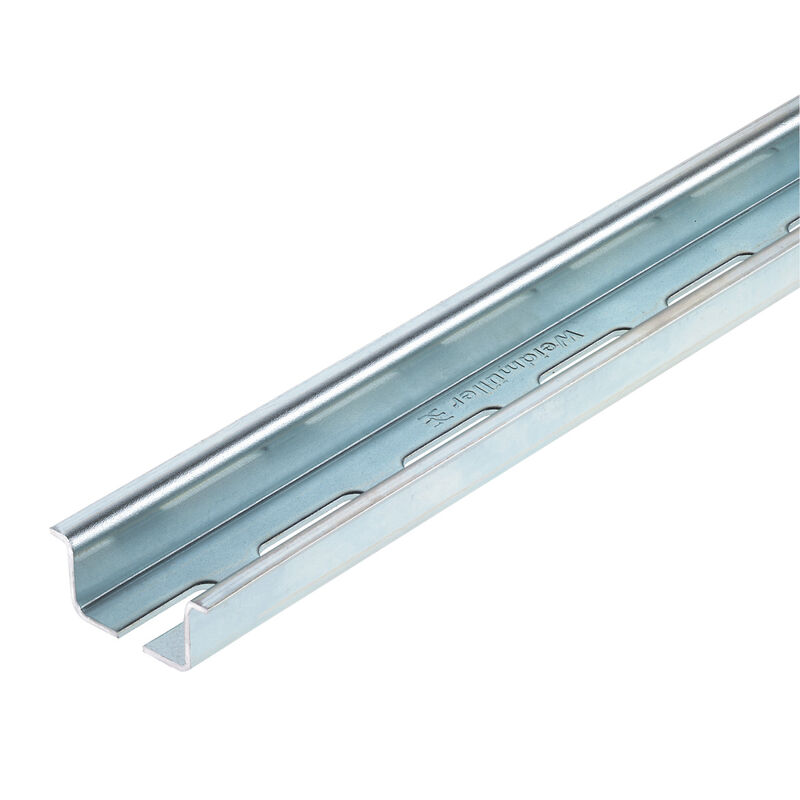

| Verze | Svorkovnicová lišta, Příslušenství, Ocel, pozinkovaný a pasivovaný, Šířka: 2000 mm, Výška: 35 mm, Hloubka: 15 mm, Šířka drážek: 5.20 mm, Délka drážek: 25.00 mm |
| Číslo objednávky | 0236500000 |
| Typ | TS 35X15/LL 2M/ST/ZN |
| GTIN (EAN) | 4008190183967 |
| Množství | 2 |
| Hloubka | 15 mm |
| Hloubka (v palcích) | 0,591 inch |
| Výška | 35 mm |
| Výška (v palcích) | 1,378 inch |
| Šířka | 2 000 mm |
| Šířka (v palcích) | 78,74 inch |
| Čistá hmotnost | 627 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Drážkované otvory | Ano |
| Délka drážek | 25 mm |
| Délka svorkovnicové lišty |
|
| Délka štěrbiny |
|
| Krátkodobý výdržný proud za sekundu podle IEC 60947-7-2 | 6 kA |
| Materiál | Ocel |

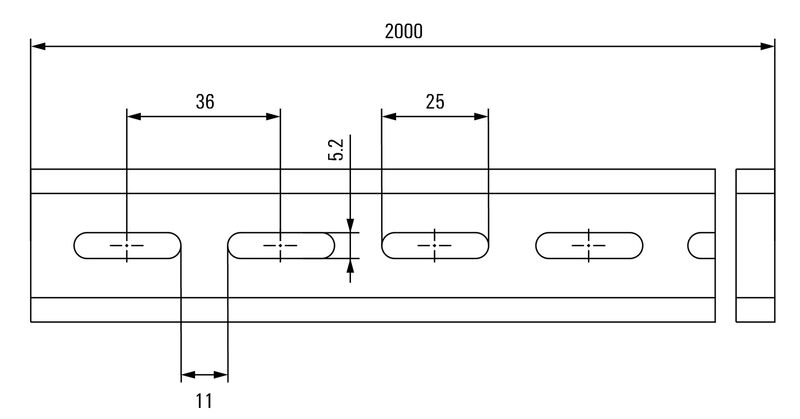

| Mezera mezi drážkami | 11 mm |
| Mezera mezi štěrbinami |
|
| Návod k instalaci | Přímá montáž |
| Odolnost proti zkratu odpovídá vodiči E-Cu | 50 mm² |
| Provedení povrchu | pozinkovaný a pasivovaný |
| Průměr otvoru pájecího očka (D) | 5,2 mm |
| Průměr vyvrtané díry | 5,2 mm |
| Předděrovaná nosná lišta | Ano |
| Rozestup otvorů, vzdálenost mezi středy | 36 mm |
| Standardy | V souladu s DIN EN 60715 |
| Tloušťka | 1,5 mm |
| Šířka drážek | 5,2 mm |
| Šířka štěrbiny |
|
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58880) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0236500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0236500000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001285 |
| ETIM 7.0 | EC001285 |
| ETIM 8.0 | EC001285 |
| ETIM 9.0 | EC001285 |
| ECLASS 9.0 | 27-40-06-02 |
| ECLASS 9.1 | 27-40-06-02 |
| ECLASS 10.0 | 27-40-06-02 |
| ECLASS 11.0 | 27-40-06-02 |
| ECLASS 12.0 | 27-40-06-02 |
| ECLASS 13.0 | 27-40-06-02 |
| ECLASS 14.0 | 27-40-06-02 |
| ROHS | Shoda |
