Vlastnosti

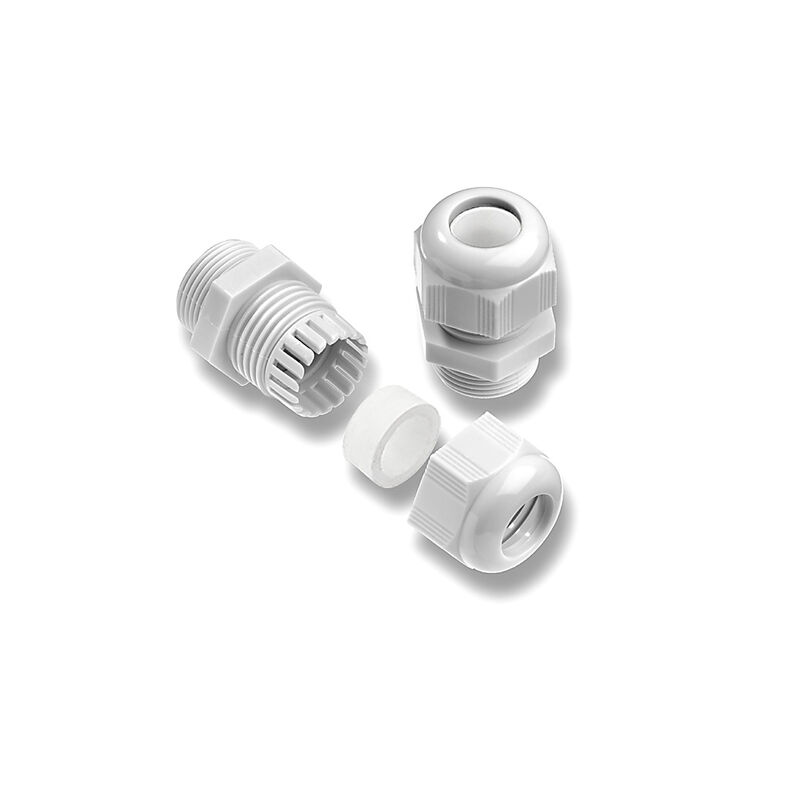

| Verze | VG K (standardní plastová kabelová průchodka), Kabelové těsnění, rovný, PG 42, 13 mm, OD min. 30 - OD max. 38 mm, Polyamid 6 |
| Číslo objednávky | 1909840000 |
| Typ | VG PG42-K67 |
| GTIN (EAN) | 4032248536764 |
| Množství | 10 ks |
| Výška | 53,5 mm |
| Výška (v palcích) | 2,106 inch |
| Délka | 66,5 mm |
| Délka (v palcích) | 2,618 inch |
| Čistá hmotnost | 78 g |
| Provozní teplota | -20 °C...80 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| AF velikost 1 | 60 mm |
| Délka závitu | 13 mm |
| Halogen |
Ne
Ano |
| Kabelové vývodky | PG |
| Klasifikace hořlavosti UL 94 | V-2 |
| Materiál | Polyamid 6 |
| Rozsah provozní teploty, max. | 100 °C |
| Rozsah provozní teploty, min. | -20 °C |
| Silikon | Ne |
| Stoupání závitu | 1,59 mm |
| Stupeň krytí | IP67 |
| Těsnění | NBR |
| Utahovací moment | 14 Nm |
| Utahovací moment pojistné matice, max. | 14,5 Nm |
| Utahovací moment pojistné matice, min. | 13,5 Nm |
| Utahovací moment připojovacího adaptéru, max. | 14,5 Nm |
| Utahovací moment připojovacího adaptéru, min. | 13,5 Nm |
| Utahovací moment uzavřené matice, max. | 21 Nm |
| Utahovací moment uzavřené matice, min. | 19 Nm |
| Vnější průměr kabelu, max. | 38 mm |
| Vnější průměr kabelu, min. | 30 mm |
| Vnější závit | PG 42 |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU Declaration of Conformity - Standard plastic cable gland made from Polyamide 6 - DE PS2480 220224 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_322728) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54508) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1909840000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1909840000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
| ETIM 8.0 | EC000441 |
| ETIM 9.0 | EC000441 |
| ECLASS 9.0 | 27-14-44-32 |
| ECLASS 9.1 | 27-14-44-32 |
| ECLASS 10.0 | 27-14-44-32 |
| ECLASS 11.0 | 27-14-44-32 |
| ECLASS 12.0 | 27-14-08-01 |
| ECLASS 13.0 | 27-14-08-01 |
| ECLASS 14.0 | 27-14-08-01 |
| Schválení |  |
| ROHS | Shoda |
Příslušenství
-
ID výrobku:1719620000Obalová jednotka:10 ks
GWDR NP (ploché těsnění – neopren), Automatický nástroj na obnažování vodičů a nalisování koncovek, PG 42, Neoprén
-
ID výrobku:1698250000Obalová jednotka:25 ks
SKMU PA (plastová pojistná matice), Pojistná matice, PG 42, 8 mm, Polyamid 6 (PA6 - GF30)
-
ID výrobku:1719520000Obalová jednotka:10 ks
GWDR PO (ploché těsnění - polyetylen), Automatický nástroj na obnažování vodičů a nalisování koncovek, PG 42, Polyetylén
