Vlastnosti
| Verze | Přepěťová ochrana, Nízké napětí, bez telekomunik. kontaktu, Jednofázový |
| Číslo objednávky | 1351700000 |
| Typ | VPU III SO LD+A |
| GTIN (EAN) | 4050118158458 |
| Množství | 1 ks |
| Hloubka | 25 mm |
| Hloubka (v palcích) | 0,984 inch |
| Výška | 35 mm |
| Výška (v palcích) | 1,378 inch |
| Šířka | 12 mm |
| Šířka (v palcích) | 0,472 inch |
| Čistá hmotnost | 34 g |
| Skladovací teplota | -40 °C...80 °C |
| Provozní teplota | -25 °C...55 °C |
| Vlhkost | Rel. vlhkost 5–95 % |
| REACH SVHC | / |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| Průřez pro připojené vodiče, pevné jádro, max. | 1,5 mm² |
| Typ připojení | Různé |
| Akustický signál | Ano |
| Barevný | černá |
| Design | Zapuštěná montáž |
| Klasifikace hořlavosti UL 94 | V-0 |
| Optický funkční displej |
Zelená LED = OK
Červená LED = svodič je vadný – vyměňte ho vyměňte |
| Segment | Rozvod elektrické energie |
| Stupeň krytí | IP20 |
| Verze | bez telekomunik. kontaktu |
| Kategorie rázového napětí | II |
| Závažnost znečištění | 2 |
| Akustický signál | Ano |
| Dočasné přepětí (nadměrné napětí) - TOV | 440 V |
| Frekvence napájecí sítě při 250 Vmax | 50...60 Hz |
| Jmenovité napětí (AC) | 230 V |
| Kategorie požadavků podle normy IEC 61643-11 | Typ III |
| Kombinovaný puls UOC | 3 kV |
| Koordinace energie (≤10 m) |
Typ II
Typ III |
| Max. trvalé napětí, Uc (AC) | 275 V |
| Pojistka | 16 A |
| Počet pólů | 1 |
| Proud I vodičem PEPE | 10 µA |
| Signalizační kontakt | Ne |
| Standardy |
IEC 61643-11
EN 61643-11 |
| Stupeň krytí Up při IN (L/N-PE) | ≤1,5 kV |
| Svodový proud při Un | 30 µA |
| Síť o nízkém napětí | Jednofázový |
| Typ napětí | AC |
| Třída požadavků podle normy EN 61643-11 | T3 |
| Zatížitelnost zkratovým proudem ISCCR | 1,5 kA |
| Čas odezvy | <100μs |
| Průřez připojení vodičů, jemně stáčené, max. | 1 mm² |
| Časový interval | 5 let |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86283) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1351700000) |
| Uživatelská dokumentace | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_36197) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

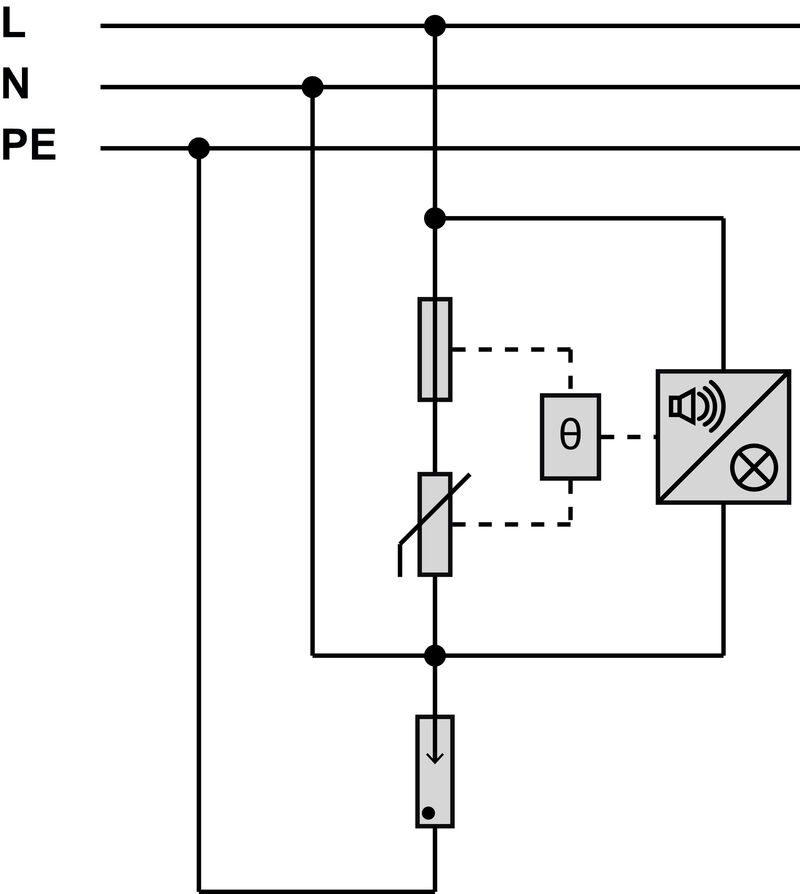

| Dlouhá specifikace | Přepěťová ochrana podle požadavků třídy III v souladu s IEC 61643-11, EN 61643-11:2013. Svodič slouží jako přepěťová ochrana a používá se v aplikacích v souladu s IEC 61643-12. Svodič se instaluje v blízkosti vybavení, které potřebuje ochranu ve standardní instalaci / krytu rozvaděče. VPU III SO LD +A obsahuje uzemnění mezi fází a nulovým vodičem. Obsahuje tepelné oddělovací zařízení na varistoru. V případě, že už nezbývá žádná ochrana, LED zhasne a ozve se výstražný zvuk. Jmenovité napětí: 230 V AC vstup/max. (8/20 µs): 1,5 kA třída ochrany ≤ 1,5 kV typ: Weidmüller VPU III R SO LD A objednací číslo 1351700000 nebo odpovídající |
| Krátká specifikace | Svodič třídy III s Uoc: 3 kV vhodný pro systémy se síťovým napětím 230 VAC. Stupeň ochrany < 1,5 kV. S červeným LED displejem a zvukovou výstrahou, typ: Weidmüller VPU III SO LD A, objednací číslo 1351700000 nebo odpovídající |
| Schválení |  |
| ROHS | Shoda |
