VPU PV II 0 600

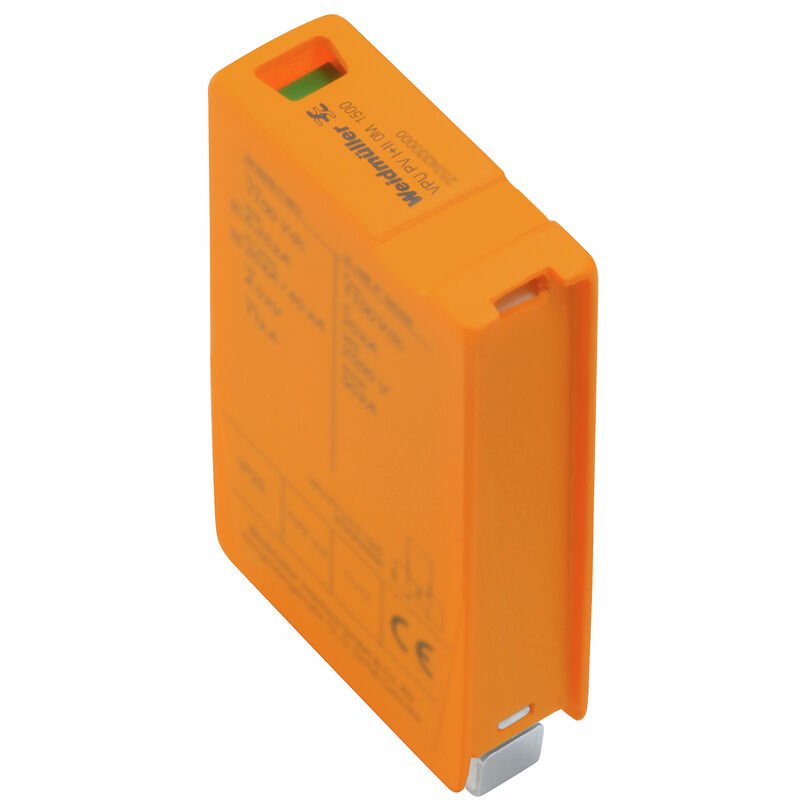

Illustration du produit
VPU PV II 0 600
Symbole électrique
Circuit diagram

VPU PV II 0 600

Référence produit 2857080000
Fiche technique Téléchargements de produits
Accessoires 2 Autres produits de la même gamme 2
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques générales Coordination de l'isolation selon EN 50178 Caractéristiques techniques photovoltaïque Caractéristiques nominales CEI / EN Caractéristiques de raccordement Caractéristiques électriques Généralités Garantie Classifications Agréments

Informations générales de commande

Référence
2857080000
Type
VPU PV II 0 600
GTIN (EAN)
4064675537441
Qté.
9  Pièce

Dimensions et poids

Profondeur
57,2  mm
Profondeur (pouces)
2,252  inch
Hauteur
45  mm
Hauteur (pouces)
1,772  inch
Largeur
18  mm
Largeur (pouces)
0,709  inch
Poids net
61  g

Températures

Température de stockage
85 °C
Température de fonctionnement
-40 °C...85 °C
Humidité
5 - 95 % d'humidité rel.

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques générales

Affichage fonction optique
verte = OK ; rouge = parafoudre défectueux - le remplacer
Altitude de service
≤ 4000 m
Classe d'inflammabilité selon UL 94
V-0
Couleur
Orange
Degré de protection
IP20
Forme
Insta IP20
Version
Parafoudre de rechange

Coordination de l'isolation selon EN 50178

Catégorie de surtension
III
Degré de pollution
2

Caractéristiques techniques photovoltaïque

Classe d'exigence
Type II
Courant de court-circuit ISCPV
11 000  A
Courant de décharge total Itotal ( 8/20 µs)
50  kA
Courant de fuite In (8/20 µs)
20 kA
Hauteur de fonctionnement dans le système PV à la terre
≤ 2000 m
Hauteur de fonctionnement dans système PV non mis à la terre
< 4 000 m, voir les consignes de fonctionnement
Niveau de protection Up (+/- , -/PE , +/PE)
≤ 2000 V
Normes
EN 61643-31
EN 50539-11
Tension de l'installation FV, max. Ucpv
600  V

Caractéristiques nominales CEI / EN

Contact de signalisation
Non
Fusible amont intégré
Non
Nombre de pôles
1
Normes
EN 61643-31
EN 50539-11
Temps de réaction
≤ 25 ns
Tension nominale (DC)
600 V
Type de tension
DC
Type SPD
T2

Caractéristiques de raccordement

Type de raccordement
Enfichable
Longueur de dénudage, raccordement nominal
18  mm
Section de raccordement du conducteur, min.
1,5  mm²
Section de raccordement du conducteur, max.
16  mm²
Section de raccordement du conducteur, souple, min.
1,5  mm²
Section de raccordement du conducteur, souple, max.
25  mm²
Section de raccordement, semi-rigide, min.
1,5  mm²
Section de raccordement, semi-rigide, max.
35  mm²

Caractéristiques électriques

Type de tension
DC

Généralités

Nombre de pôles
1
Degré de protection
IP20
Couleur
Orange

Garantie

Période
5 ans

Classifications

ETIM 6.0
EC000941
ETIM 7.0
EC000941
ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 9.0
27-13-08-05
ECLASS 9.1
27-13-08-05
ECLASS 10.0
27-13-08-05
ECLASS 11.0
27-13-08-05
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conforme
