Vlastnosti
| Číslo objednávky | 2857060000 |

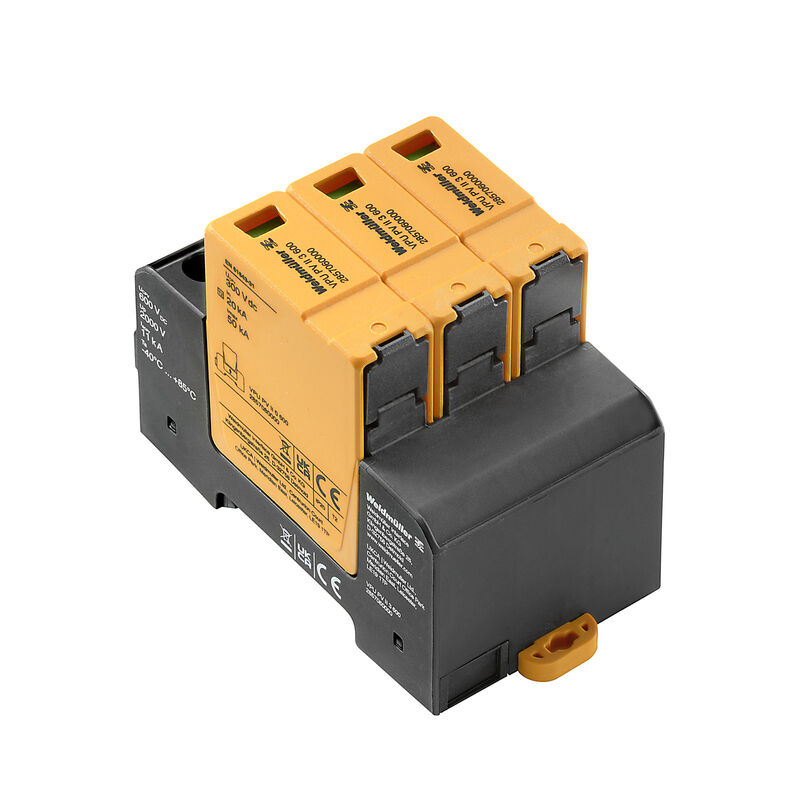

| Typ | VPU PV II 3 600 |
| GTIN (EAN) | 4064675537427 |
| Množství | 1 ks |
| Hloubka | 75 mm |
| Hloubka (v palcích) | 2,953 inch |
| Výška | 96 mm |
| Výška (v palcích) | 3,78 inch |
| Šířka | 54 mm |
| Šířka (v palcích) | 2,126 inch |
| Rozměr při montáži – výška | 75 mm |
| Čistá hmotnost | 347 g |
| Skladovací teplota | 85 °C |
| Provozní teplota | -40 °C...85 °C |
| Vlhkost | Rel. vlhkost 5–95 % |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Barevný |
černá
Oranžová |
| Design |
Instalační kryt; 3TE
Insta IP 20 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Lišta | TS 35 |
| Optický funkční displej | zelená = OK, červená = svodič je vadný – vyměňte ho |
| Provozní nadmořská výška | ≤ 4000 m |
| Stupeň krytí | IP20 |
| Verze | Přepěťová ochrana II |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 2 |
| Celkový vybíjecí proud Icelkový ( 8/20µs) | 50 kA |
| Provozní výška neuzemněného PV systému | ≤ 4000 m |
| Provozní výška uzemněného PV systému | ≤ 2000 m |
| PV napětí systému, max. Ucpv | 600 V |
| Standardy |
EN 61643-31
EN 50539-11 |
| Stupeň krytí Up (+/- , -/PE , +/PE) | ≤ 2 kV |
| Třída požadavků | Typ II |
| Vybíjecí proud In (8/20 µs) | 20 kA |
| Zkratový proud ISCPV | 11 000 A |
| Jmenovité napětí (DC) | 600 V |
| Počet pólů | 3 |
| Signalizační kontakt | Ne |
| SPD typ | T2 |
| Standardy |
EN 61643-31
EN 50539-11 |
| Svodový proud při Un | 30 µA |
| Typ napětí | DC |
| Vybíjecí proud Imax. (8/20 µs) vodič-PE | 50 kA |
| Čas odezvy | ≤ 25 ns |
| Délka odizolování | 18 mm |
| Typ připojení | Šroubové připojení |
| Délka odizolování, jmenovité připojení | 18 mm |
| Utahovací moment, min. | 3 Nm |
| Utahovací moment, max. | 4,5 Nm |
| Rozsah sevření, jmenovité připojení | 6 mm² |
| Upínací rozsah, min. | 1,5 mm² |
| Upínací rozsah, max. | 35 mm² |
| Průřez vodiče, pevný, min. | 1,5 mm² |
| Průřez vodiče, pevný, max. | 16 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 25 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Průřez připojení vodičů, splétané, max. | 35 mm² |
| Typ napětí | DC |
| Počet pólů | 3 |
| Stupeň krytí | IP20 |
| Barevný |
černá
Oranžová |
| Časový interval | 5 let |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_290532) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_249051) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2857060000) |
| Uživatelská dokumentace | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_294556) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Schválení |  |
| ROHS | Shoda |
