Vlastnosti

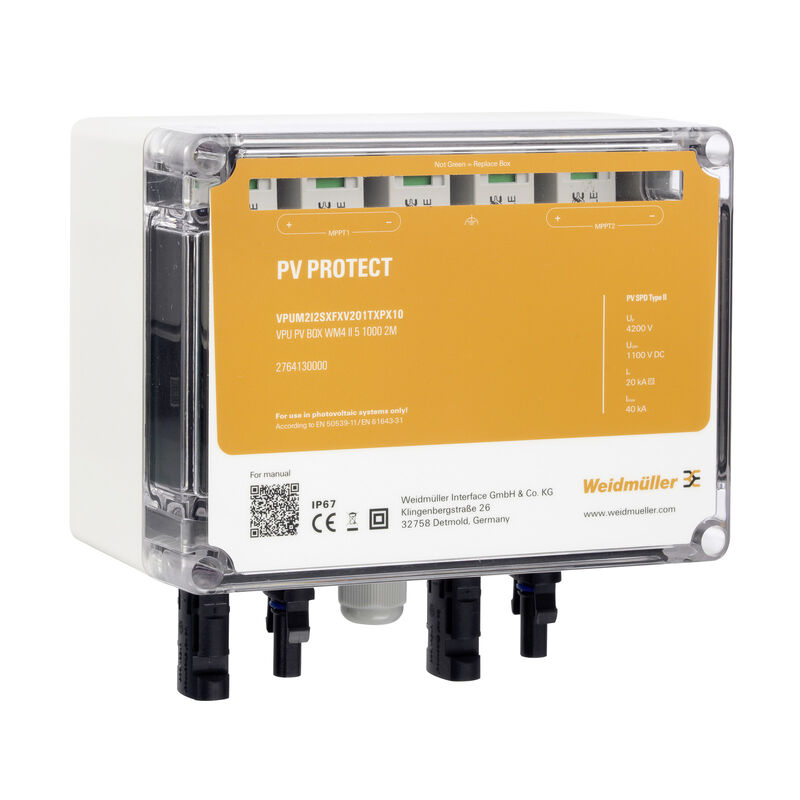

| Verze | Ochrana proti přepětí, 2 MPP, Přepěťová ochrana I / II, WM4C, 1000 V |
| Číslo objednávky | 2764150000 |
| Typ | VPUM2I2SXFXV1O1TXPX10 |
| GTIN (EAN) | 4064675016120 |
| Množství | 1 ks |
| Hloubka | 91 mm |
| Hloubka (v palcích) | 3,583 inch |
| Výška | 160 mm |
| Výška (v palcích) | 6,299 inch |
| Šířka | 168 mm |
| Šířka (v palcích) | 6,614 inch |
| Čistá hmotnost | 1 008 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...85 °C |
| Vlhkost | Rel. vlhkost 5–95 % |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Připojení krytu | Čtyřmi otvory pod šrouby krytu |
| Řetězec typu připojení | Zástrčka WM4C |
| Standardy | EN 50539-11 |
| Stupeň krytí | IP67 |
| DC vstup + a - |
|
| Funkční uzemňovací konektor |
|
| Počet bodů maximálního výkonu (MPP) | 2 MPP |
| Počet řetězcových vstupů na MPP | 1 |
| Typ pojistky | Ani kazeta, ani držák pojistek |
| Celkový vybíjecí proud Icelkový ( 8/20µs) | 50 kA |
| Celkový vybíjecí proud Icelkový (10/350 µs) | 12,5 kA |
| Maximální stejnosměrné provozní napětí DC režimu UPCV +/-, -/PE, +/PE | 1 100 V |
| Podmínky a předpoklady | EN 50539-11 |
| Provozní výška neuzemněného PV systému | ≤ 4000 m |
| Provozní výška uzemněného PV systému | ≤ 4000 m |
| PV napětí systému, max. Ucpv | 1 100 V |
| Standardy | EN 50539-11 |
| Stupeň krytí Up (+/- , -/PE , +/PE) | ≤4,2 kV |
| Testovací zkušební proud Iimp (10/350 µs) | 6.25 kA |
| Třída požadavků | Typ I/II |
| Vybíjecí proud In (8/20 µs) | 20 kA |
| Vybíjecí proud, max. (8/20 µs) | 40 kA |
| Zkratový proud ISCPV | 11 kA |
| Informace o produktu | The SPD in the box cannot be replaced. |
| Osvědčení/Certifikát/Prohlášení o shodě | [PV Protect EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_249278) |
| Uživatelská dokumentace | [Manual PV Protect T1](https://mdcop.weidmueller.com/mediadelivery/asset/900_175759) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

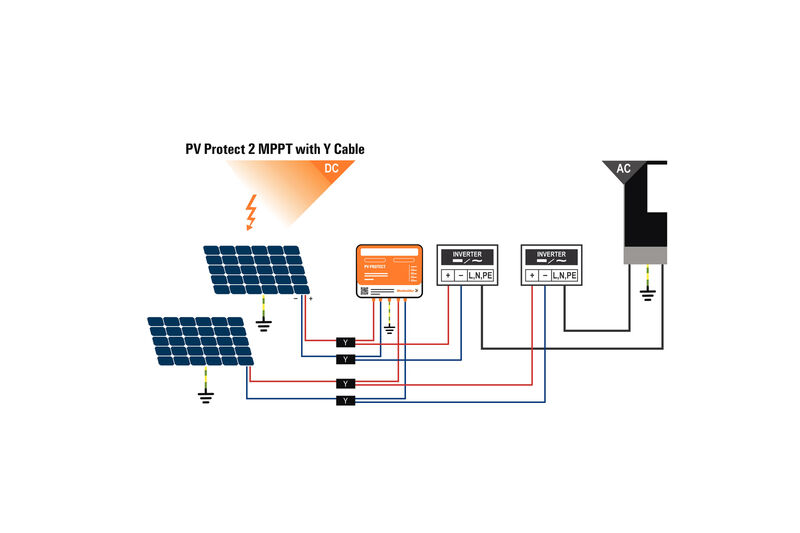

| Dlouhá specifikace | Označení 2: VPU PV BOX WM4 I + II 5 1000 2M Přepěťový ochranný box pro invertory se sledovačem 2 Mpp, slouží k ochraně DC strany. Max. napětí řetězce Uoc:1000 V MPPT1: 1 vstup, spojení pomocí WM4 C zásuvného konektoru, kompatibilního s typem kabelu TÜV 2 Pfg1169/08.07 / EN 50618:2069 MPPT 2 je identické jako MPPT 1 Zapojení boxu v očku bez DC spínače 2 přepěťové ochrany typ II Spojení signálového kontaktu přes kabelové průchodky (8-12 mmØ) max. průřez kabelu: 16 mm² Třída ochrany: IP65 a IP67 Plastový kryt Rozměry VxŠxH:168 x 160 x 91 mm Podle normy, EN 50539-11: 2013+A1:2014 IEC 61643-31: 2018 |
| Schválení |  |
| ROHS | Shoda |
