Vlastnosti
| Verze | Ochrana přístrojů a řídicích jednotek před přepětím, bez funkce varování / ukazatele funkce, UP(L/N-PE) < 200 V |
| Objednací číslo | 8924210000 |
| Typ | VSPC 2SL 5VDC |
| EAN | 4032248695850 |
| Množství | 1 ks |
| Hloubka | 69 mm |
| Hloubka (v palcích) | 2,717 inch |
| Výška | 90 mm |
| Výška (v palcích) | 3,543 inch |
| Šířka | 17,8 mm |
| Šířka (v palcích) | 0,701 inch |
| Čistá hmotnost | 42 g |
| Skladovací teplota | -40 °C...80 °C |
| Provozní teplota | -40 °C...70 |
| Vlhkost | 5...96 % |
| SIL v souladu s IEC 61508 | 2 |
| MTTF | 2 665 a |
| SFF | 79,3 % |
| λges | 43 |
| PFH v 1*10-9 za hodinu | 8.9 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Č. osvědčení (UL) | E311081 |
| Osvědčení UL | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| Interní induktance, max. LI | 0 µH |
| Plyn, třída C | IIB |
| Plyn, třída D | IIA |
| Plyn, třídy A, B | IIC |
| Vnitřní výkon, max. CI | 2 nF |
| Vstupní napětí, max. Ui | 6,4 V |
| Barevný | Oranžová |
| chráněné binární signály | 2 |
| Design |
Svorka
různé |
| Klasifikace hořlavosti UL 94 | V-0 |
| Optický funkční displej | Ne |
| Segment | Měření a regulace |
| Stupeň krytí | IP20 |
| Verze | bez funkce varování / ukazatele funkce |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 2 |
| Bleskový testovací proud, Iimp (10/350 µs) GND-PE | 2,5 kA |
| Bleskový testovací proud, Iimp (10/350 µs) vodič-PE | 2,5 kA |
| Bleskový testovací proud, Iimp (10/350 µs) vodič-vodič | 2,5 kA |
| Jmenovité napětí (DC) | 5 V |
| Jmenovitý proud IN | 300 mA |
| Kapacita nulování pulzů | ≤ 20 ms |
| Kapacitní odpor | 2,0 nF |
| Kategorie požadavků podle normy IEC 61643-21 |
C1
C2 C3 D1 |
| Max. trvalé napětí, Uc (DC) | 6.4 V |
| Objemový odpor | 4,7 Ω |
| Ochranná hladina na straně výstupu vodič-PE 1kV/µs, typicky | 12 V |
| Pojistka | 0,5 A |
| Počet pólů | 1 |
| Proudová zatížitelnost při rázovém proudu C1 | < 1 kA 8/20 μs |
| Proudová zatížitelnost při rázovém proudu C2 | 5 kA 8/20 μs |
| Proudová zatížitelnost při rázovém proudu C3 | 100 A 10/1000 μs |
| Proudová zatížitelnost při rázovém proudu D1 | 2,5 kA 10/350 μs |
| Přetížení – režim selhání | Mód 2 |
| Signalizační kontakt | Ne |
| Standardy | IEC 61643-21 |
| Stupeň ochrany na výstupní straně vodič-vodič 1 kV/µs, typicky | 25 V |
| Stupeň ochrany na výstupní straně vodič-vodič8/20 µs, typicky | 25 V |
| Stupeň ochrany UP (typ.) | < 200 V |
| Stupeň ochrany, UP GND - PE | 450 V |
| Stupeň ochrany, UP vodič - PE | 10 V |
| Typ napětí | DC |
| Vlastnosti při přenosu signálu (-3 dB) | 1,2 MHz |
| Vybíjecí proud Imax. (8/20 µs) GND-PE | 10 kA |
| Vybíjecí proud Imax. (8/20 µs) vodič-vodič | 10 kA |
| Vybíjecí proud Imax. (8/20 µs) vodič-PE | 10 kA |
| Vybíjecí proud In (8/20 µs) GND-PE | 2,5 kA |
| Vybíjecí proud In (8/20 µs) vodič-PE | 2,5 kA |
| Vybíjecí proud In (8/20 µs) vodič-vodič | 2,5 kA |
| GOST certifikát | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Typ připojení | Lze zapojit do VSPC BASE |
| Certifikát cUL | [cUL Certificate](pdf/VSPC.PDF) |
| Informace o produktu | Režim 2: Uveďte, kde byla část JPD omezující napětí zkratovaná kvůli velmi nízké impedanci v rámci JPD. Linka je nefunkční, ale měřicí zařízení je stále chráněné prostřednictvím zkratování. |
| Osvědčení/Certifikát/Prohlášení o shodě |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45942) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8924210000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8924210000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8924210000&norm=0) |
| Uživatelská dokumentace | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |

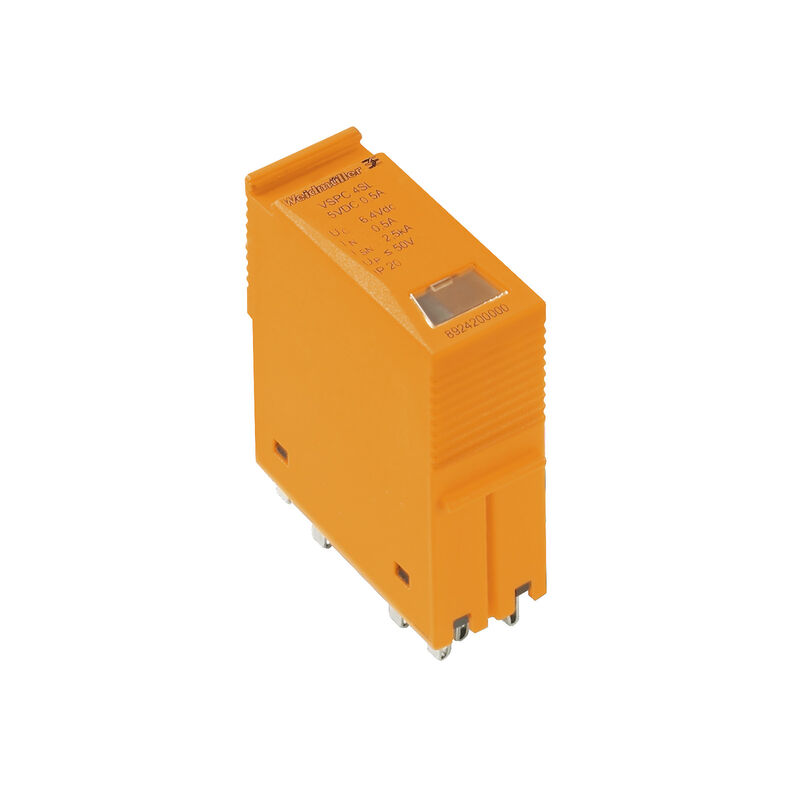

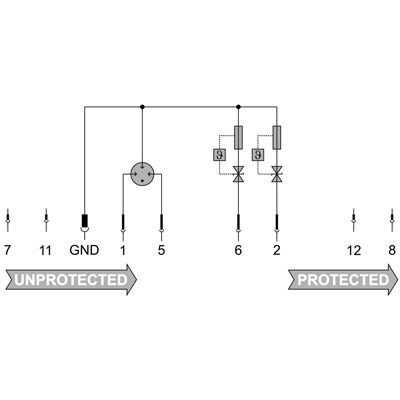

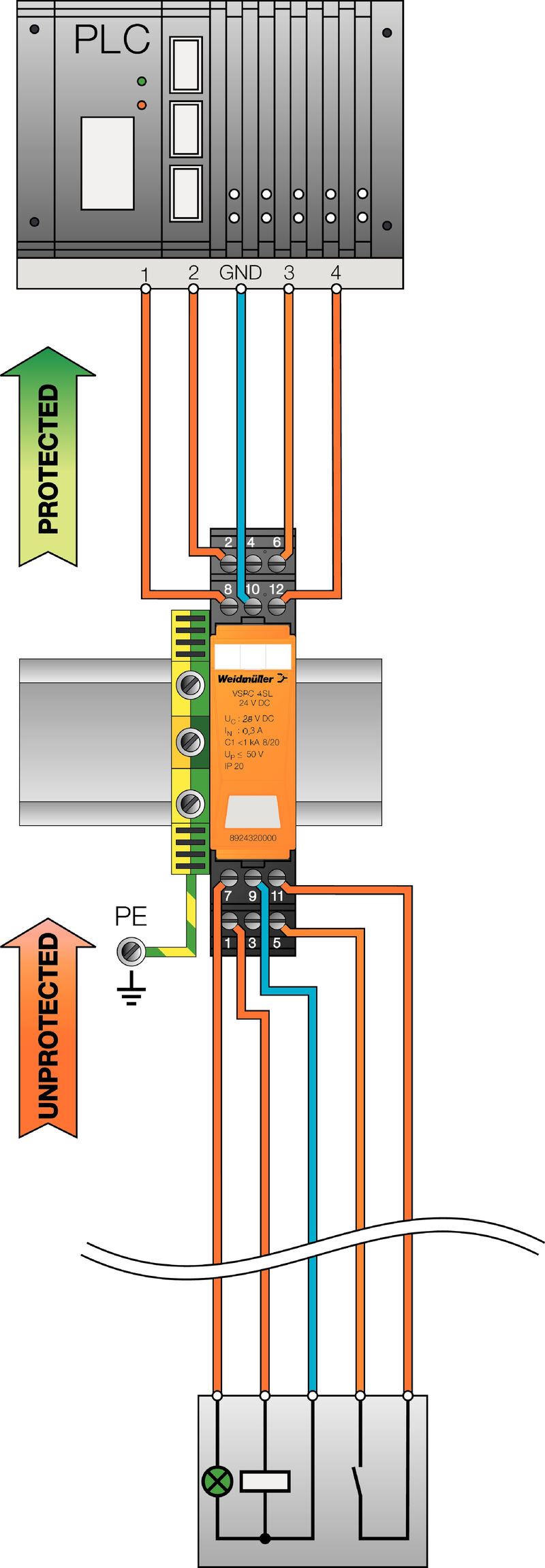

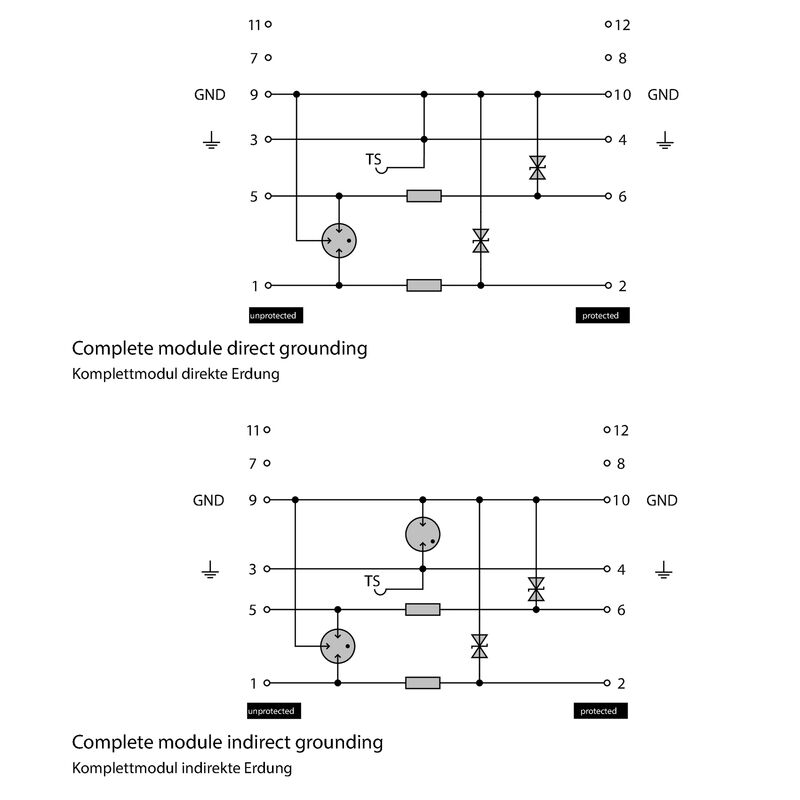

| Dlouhá specifikace | Zásuvná přepěťová ochrana pro použití se základnou VSPC BASE 2SL pro dva vodiče se společnou zemí. Dvouúrovňový ochranný obvod v adaptéru složený z hrubé ochrany, oddělovacích rezistorů a jemné ochrany mezi signálními vodiči a signálem zem/zem/nula. Mechanická identifikace adaptéru k základně podle typu spínání a jmenovitého napětí. Ochranný adaptér s kódovacím pinem a proti-profilem k základně. Vizuální identifikace adaptéru podle typu chráněného spínání a úrovně napětí. Adaptér lze označit. |
| Krátká specifikace | Zásuvná přepěťová ochrana pro základnu VSPC BASE 2SL, hrubá a jemná ochrana souhlasného napětí pro dva vodiče se společnou zemí. Verze: 5 V DC |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UL) | E311081 |
