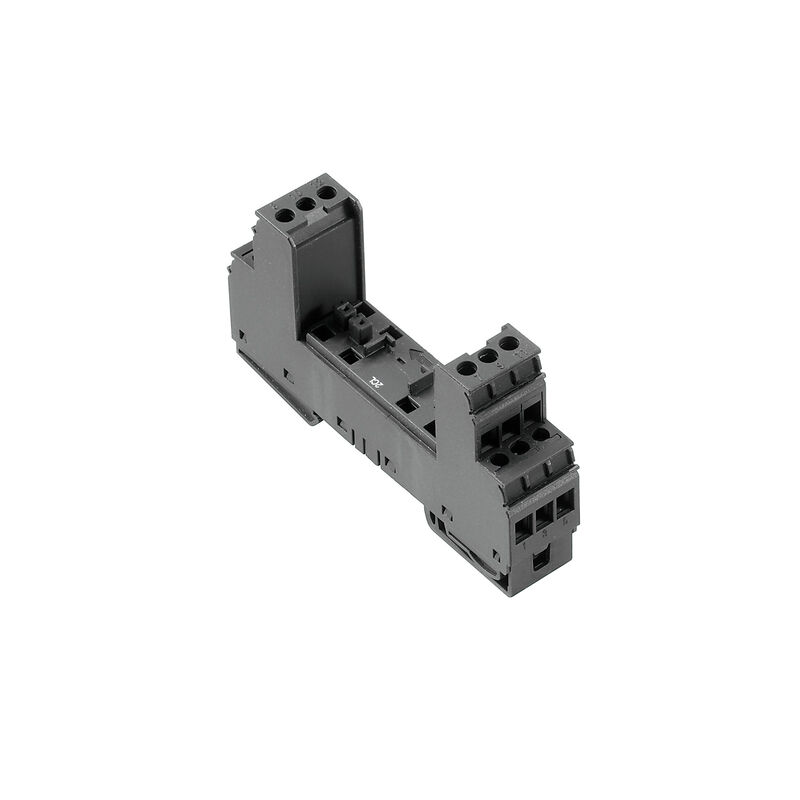

VSPC BASE 2CL
VSPC BASE 2CL
Symbol łączenia

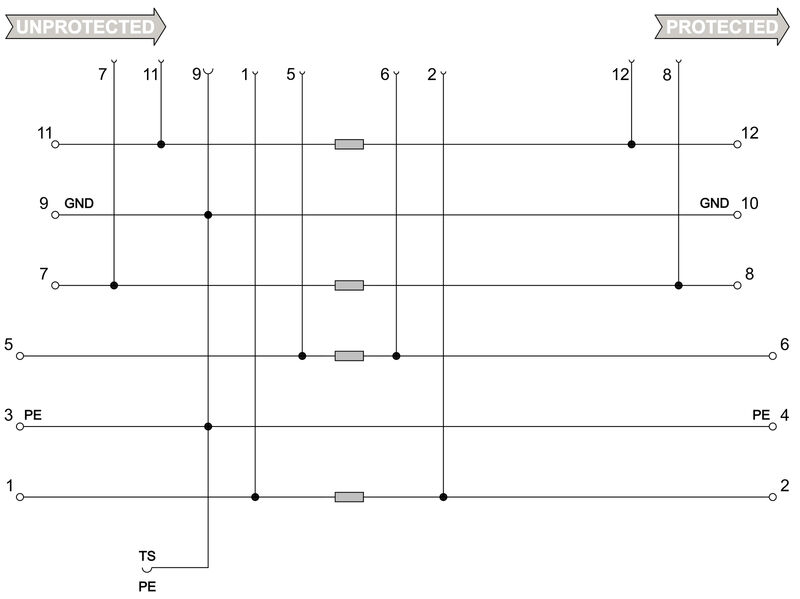

Circuit diagram
VSPC BASE 2CL
Krzywa obciążalności prądowej
Discharge capacity

VSPC BASE 2CL

Ochrona przeciwprzepięciowa, Część dolna, podstawy

Nr. produktu 8924710000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Jest dodatkiem 10 Jest odpowiednikiem 10 Produkty pokrewne 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane znamionowe UL Ochrona danych CSA dane ogólne koordynacja izolacji zgodnie z EN 50178 Dane znamionowe IEC / EN Dalsze szczegóły aprobat Dane przyłączeniowe Dane elektryczne Dane ogólne Wielkości znamionowe IECEx/ATEX/cUL Klasyfikacje Karty specyfikacji przetargowych

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319227/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319261/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UL)
E311081

Ogólne dane zamówieniowe

Wersja
Ochrona przeciwprzepięciowa, Część dolna, podstawy
Nr zam.
8924710000
Typ
VSPC BASE 2CL
GTIN (EAN)
4032248696352
Ilość
1  szt.

Wymiary i masa

Głębokość
69  mm
Głębokość (cale)
2,717  inch
Wysokość
90  mm
Wysokość (cale)
3,543  inch
Szerokość
17,8  mm
Szerokość (cale)
0,701  inch
Masa netto
73  g

Temperatury

Temperatura magazynowania
-40 °C...80 °C
Temperatura eksploatacyjna
-40 °C...70 °C
Wilgotność
5...96 %

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

dane znamionowe UL

Nr certyfikatu (UL)
E311081
Certyfikat UL
[UL 497b Certificate](PDF/E311081VOL1SEC2.pdf)

Ochrona danych CSA

Grupa gazów A, B
IIC
Grupa gazów C
IIB
Grupa gazów D
IIA
Indukcyjność wewnętrzna, maks. LI
0 µH
Wejście prądowe, maks. II
450 mA

dane ogólne

Barwny
czarny
Forma konstrukcyjna
Zacisk
różne
Klasa palności wg UL 94
V-0
Optyczny wskaźnik pracy
Nie
segment
mierzenie - sterowanie - regulowanie
Stopień ochrony
IP20
Szyna
TS 35
TS 35 x 7.5
Wykonanie
podstawy

koordynacja izolacji zgodnie z EN 50178

Kategoria przepięciowa
III
Stopień zanieczyszczenia
2

Dane znamionowe IEC / EN

Normy
IEC 61643-21
IEC 62305
DIN EN 60079-0.2009
DIN EN 60079-11:2007
DIN EN 60079-26:2007
DIN EN 61241-11:2006
Prąd znamionowy IN
450  mA
Rodzaj napięcia
AC/DC
Styk sygnalizacyjny
Nie

Dalsze szczegóły aprobat

Certyfikat GOST
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Dane przyłączeniowe

Długość odizolowania
7  mm
Rodzaj przyłącza
złącze śrubowe
Długość usunięcia izolacji przyłącza pomiarowego
7  mm
Moment obrotowy dociągający, min.
0,5  Nm
Moment obrotowy dociągający, maks.
0,8  Nm
Zakres zaciskania, min.
0,5  mm²
Zakres zaciskania, maks.
4  mm²
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5  mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
4  mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5  mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.
0,5  mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
2,5  mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,5  mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
2,5  mm²
Wielkość ostrza
0,6 x 3,5 mm

Dane elektryczne

Rodzaj napięcia
AC/DC

Dane ogólne

Stopień ochrony
IP20
Barwny
czarny

Wielkości znamionowe IECEx/ATEX/cUL

Certyfikat cUL
[cUL Certificate](pdf/VSPC.PDF)

Klasyfikacje

ETIM 6.0
EC000472
ETIM 7.0
EC000472
ETIM 8.0
EC000472
ETIM 9.0
EC000472
ETIM 10.0
EC000472
ECLASS 9.0
27-13-08-03
ECLASS 9.1
27-13-08-07
ECLASS 10.0
27-13-08-03
ECLASS 11.0
27-13-08-03
ECLASS 12.0
27-17-15-91
ECLASS 13.0
27-17-15-91
ECLASS 14.0
27-17-15-91
ECLASS 15.0
27-17-15-91

Karty specyfikacji przetargowych

Długa specyfikacja
Element bazowy dla dwóch obsługiwanych bez potencjału ziemi żył podwójnych. Montaż elementu bazowego jest jednocześnie stworzeniem elektrycznie przewodzącego styku pomiędzy szyną nośną (ziemia) i potencjałem odniesienia (masa) obwodu zabezpieczającego we wtyku. Mechaniczne kodowanie od elementu bazowego do wtyku wg rodzaju obwodu i napięcia znamionowego. Element bazowy samokodujący przy pierwszym podłączeniu wtyku ochronnego. Możliwość opisu na wszystkich zaciskach przyłączeniowych
Krótka specyfikacja
Element bazowy do umieszczenia wtyku ochronnego dla czterech obsługiwanych bez potencjału ziemi żył podwójnych z bezpośrednim uziemieniem.
