Vlastnosti

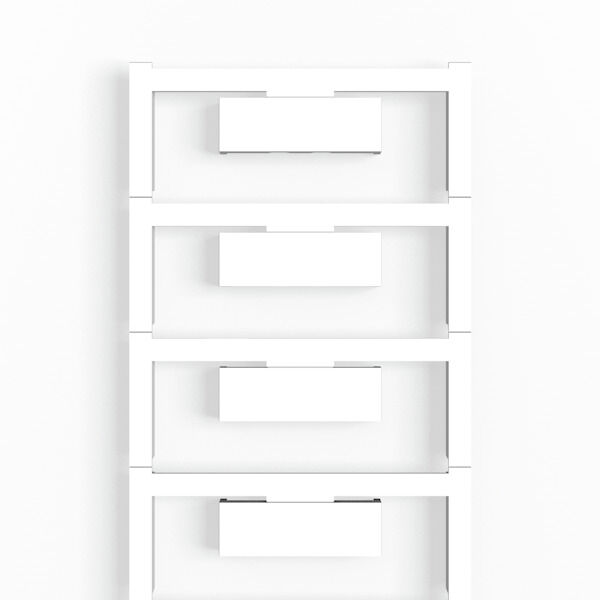

| Verze | Označení skupiny, Kryt, 36.2 x 11.9 mm, WDU 16, WDU 35, Bílá |
| Číslo objednávky | 2445070000 |
| Typ | WAD 12 MC NE WS |
| GTIN (EAN) | 4050118458220 |
| Množství | 32 ks |
| Výška | 36,2 mm |
| Výška (v palcích) | 1,425 inch |
| Šířka | 11,9 mm |
| Šířka (v palcích) | 0,469 inch |
| Čistá hmotnost | 1,349 g |
| Rozsah provozní teploty | -40...100 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Uhlíková stopa výrobku |
|
| Aplikace/výrobce |
WDU 16
WDU 35 |
| Barevný | Bílá |
| Halogen | Ne |
| Klasifikace hořlavosti UL 94 | V-2 |
| kompatibilní tiskárna | [PRINTJET CONNECT](~/p/2715590000) |
| Materiál | Polyamid 66 |
| Orientace tisku | vodorovně a svisle |
| Počet značek na kombinaci | 1 MultiCard = Kryt |
| Počet značek v balení |
|
| Rozsah provozní teploty | -40...100 °C |
| Rozsah provozní teploty, max. | 100 °C |
| Rozsah provozní teploty, min. | -40 °C |
| Tištěné znaky | prázdné |
| Šířka | 11,9 mm |
| Název ilustrace 05 | Výkres |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_239523) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2445070000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2445070000) |
| Oznámení o změně produktu |
[Technical change to MultiCard material - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102023)
[Technical change to MultiCard material - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102024) [MultiCard Material modification](https://mdcop.weidmueller.com/mediadelivery/asset/900_308560) [MultiCard Material Modifikation](https://mdcop.weidmueller.com/mediadelivery/asset/900_308561) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000761 |
| ETIM 7.0 | EC000761 |
| ETIM 8.0 | EC000761 |
| ETIM 9.0 | EC000761 |
| ECLASS 9.0 | 27-14-11-37 |
| ECLASS 9.1 | 27-14-11-37 |
| ECLASS 10.0 | 27-14-11-37 |
| ECLASS 11.0 | 27-28-11-01 |
| ECLASS 12.0 | 27-28-11-01 |
| ECLASS 13.0 | 27-28-11-01 |
| ECLASS 14.0 | 27-28-11-01 |
| ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:1010500000Obalová jednotka:25 ks
PE svorka, Šroubové připojení, zelená / žlutá, 35 mm², 800 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid
-
ID výrobku:1012600000Obalová jednotka:25 ks
PE svorka, Šroubové připojení, zelená / žlutá, 35 mm², 800 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid
-
ID výrobku:1020400000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 16 mm², 76 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1833420000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, černá, 16 mm², 76 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1020480000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 16 mm², 76 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1393390000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 16 mm², 76 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1028900000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 16 mm², 76 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1833400000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, Červená, 16 mm², 76 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1028980000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 16 mm², 76 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1020680000Obalová jednotka:25 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1028800000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1020600000Obalová jednotka:25 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1020500000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1298080000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Červená, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1393400000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1020510000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, černá, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1020580000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1029000000Obalová jednotka:25 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:1028880000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:2000060000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, černá/žlutá, 35 mm², 125 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:2000040000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, černá/žlutá, 16 mm², 76 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
