Vlastnosti
| Verze | Koncová deska (svorky), Tmavě béžová, Výška: 65 mm, Šířka: 1.5 mm, V-0, Wemid, Příchytka: Ne |
| Číslo objednávky | 1068300000 |

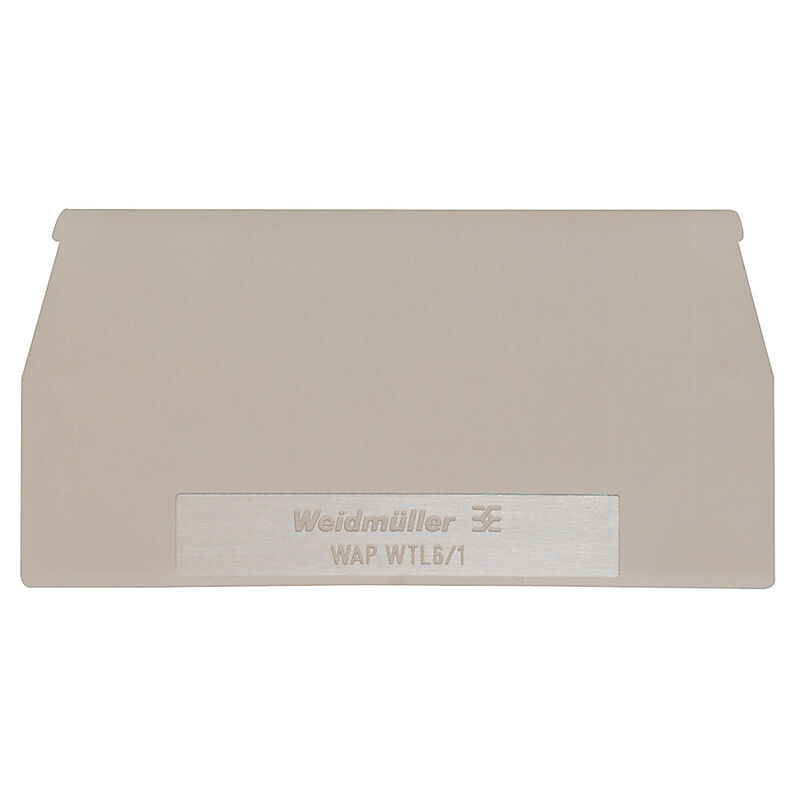

| Typ | WAP WTL6/1 |
| GTIN (EAN) | 4008190088330 |
| Množství | 20 ks |
| Hloubka | 34,5 mm |
| Hloubka (v palcích) | 1,358 inch |
| Výška | 65 mm |
| Výška (v palcích) | 2,559 inch |
| Šířka | 1,5 mm |
| Šířka (v palcích) | 0,059 inch |
| Čistá hmotnost | 3,785 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Bočnice |
| Návod k instalaci |
Průchodka (pouzdro)
Přímá montáž |
| Příchytka | Ne |
| Návod k instalaci |
Průchodka (pouzdro)
Přímá montáž |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60221) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1068300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1068300000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1068300000&norm=0) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:1017100000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 6 mm², 41 A, 630 V, Počet připojení: 2
-
ID výrobku:1017900000Obalová jednotka:50 ks
Měření odpojovací svorkovnice transformátoru, Šroubové připojení, 41, 2
