WBBD 16 GN

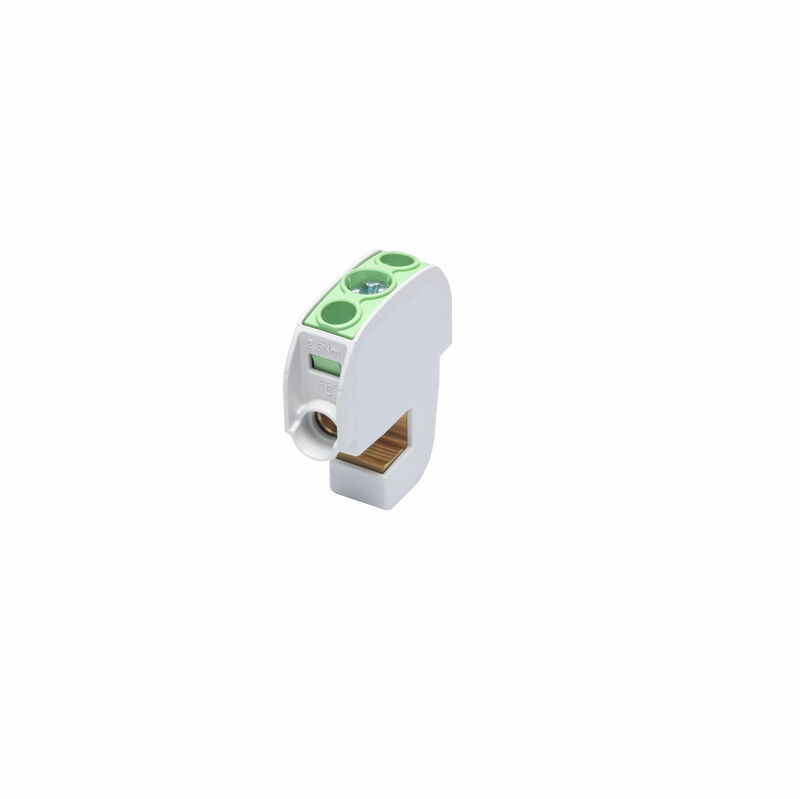

Obrázek výrobku

WBBD 16 GN

단자대 (버스바 결선)

ID výrobku 2603860000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 32
Tanúsítványok Dati generali per l’ordinazione Méretek és tömegek Hőmérsékletek Conformità ambientale del prodotto Material data 시스템 사양 Další technická data Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Névleges adatok Klasifikace

Tanúsítványok

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Dati generali per l’ordinazione

Verze
단자대 (버스바 결선)
Číslo objednávky
2603860000
Typ
WBBD 16 GN
GTIN (EAN)
4050118651591
Množství
12 ks

Méretek és tömegek

Hloubka
55,2 mm
Depth (inches)
2,173 inch
Výška
47,8 mm
Výška (v palcích)
1,882 inch
Šířka
15,2 mm
Šířka (v palcích)
0,598 inch
Čistá hmotnost
76 g

Hőmérsékletek

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-50 °C…75 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
120 °C

Conformità ambientale del prodotto

Stav souladu se směrnicí RoHS
Conforme con esenzione
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8eb3a2db-1bf7-4e36-90c8-13894424d475

Material data

Základní materiál
Wemid
Izolační materiál
Wemid
Barevný
Zelená
Klasifikace hořlavosti UL 94
V-0

시스템 사양

Verze
Screw connection
Nutná koncová deska
Ne
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Nosná lišta
Sběrnice

Další technická data

Návod k instalaci
Nosná lišta / montážní deska
Typ montáže
Snap-on

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
12 mm
Počet připojení
2
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
10 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
1,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
10 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
1,5 mm²
Průřez připojení vodiče, pevné jádro, max.
16 mm²
Průřez připojení vodiče, pevné jádro, min.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
16 mm²
Průřez připojení vodičů, jemně stáčené, min.
1,5 mm²
Průřez připojení vodičů, splétané, max.
16 mm²
Průřez připojení vodičů, splétané, min.
1,5 mm²
Směr připojení
on side
Svěrný šroub
M 6
Typ připojení
Screw connection
Upínací rozsah, max.
16 mm²
Upínací rozsah, min.
1,5 mm²
Utahovací moment, max.
2,5 Nm
Utahovací moment, min.
2,5 Nm
Velikost nože
Gr. PZ2

Všeobecně

Nosná lišta
Sběrnice
Návod k instalaci
Nosná lišta / montážní deska
Standardy
IEC 60947-7-1

Névleges adatok

Jmenovitý průřez
16 mm²
Jmenovité napětí
690 V
Jmenovité DC napětí
690 V
Jmenovitý proud
114 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
0,42 mΩ
Ztráta výkonu v souladu s normou IEC 60947-7-x
2,43 W
Kategorie rázového napětí
III
Závažnost znečištění
3

Klasifikace

ETIM 8.0
EC000001
ETIM 9.0
EC000001
ETIM 10.0
EC000001
ECLASS 14.0
27-25-01-16
ECLASS 15.0
27-25-01-16
