Vlastnosti
| Verze | Průchozí svorkovnice, Šroubové připojení, Modrá, 2.5 mm², 24 A, 500 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C |
| Číslo objednávky | 1040880000 |

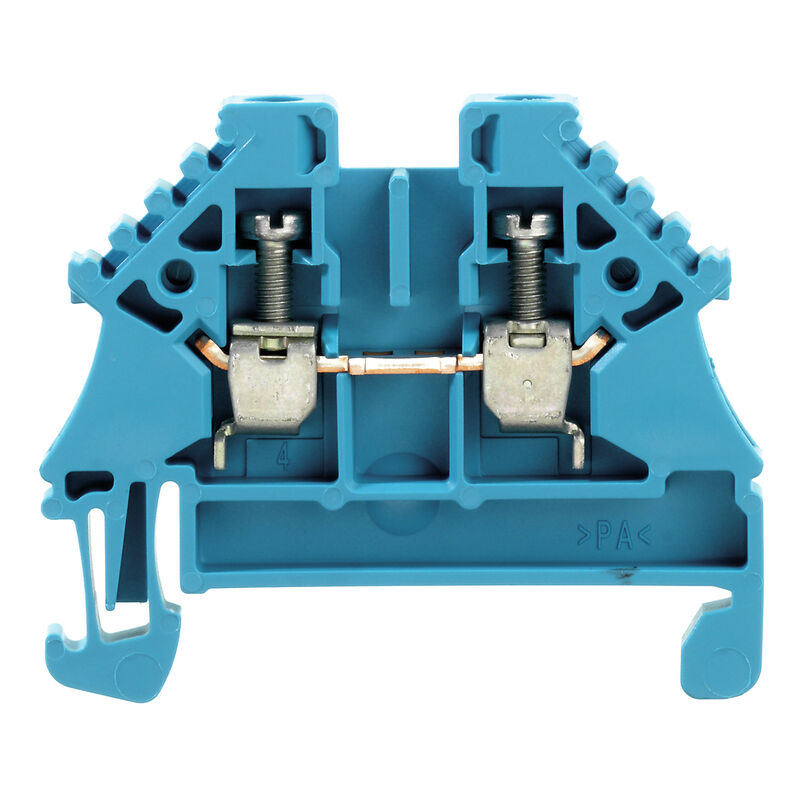

| Typ | WDU 2.5N ZQV BL |
| GTIN (EAN) | 4032248014019 |
| Množství | 100 ks |
| Hloubka | 37 mm |
| Hloubka (v palcích) | 1,457 inch |
| Výška | 44 mm |
| Výška (v palcích) | 1,732 inch |
| Šířka | 5,1 mm |
| Šířka (v palcích) | 0,201 inch |
| Čistá hmotnost | 5,24 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Modrá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Šroubové připojení
pro zásuvné propojení |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ano |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min. | 0,5 mm² |
| Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max. | 1,5 mm² |
| Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, max. | 1,5 mm² |
| Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, min. | 0,5 mm² |
| Otevřené strany | pravá |
| Počet podobných svorek | 1 |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ne |
| Typ připojení, další připojení | Šroubové připojení |
| Dvojdutinka, max. | 1,5 mm² |
| Dvojdutinka, max. | 0,5 mm² |
| Délka odizolování | 10 mm |
| Měřidlo podle IEC 60947-1 | A3 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 30 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,25 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 2,5 |
| Typ připojení | Šroubové připojení |
| Upínací rozsah, max. | 4 mm² |
| Upínací rozsah, min. | 0,05 mm² |
| Utahovací moment, max. | 0,6 Nm |
| Utahovací moment, min. | 0,4 Nm |
| Velikost nože | 0,6 x 3,5 mm |
| Úroveň krouticího momentu s elektrickým šroubovákem DMS | 1 |
| Průřez vodiče max. (CSA) | 12 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Velikost napětí C (CSA) | 300 V |
| Velikost proudu C (CSA) | 25 A |
| Č. osvědčení (CSA) | 12400-391 |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 30 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 500 V |
| Jmenovité DC napětí | 500 V |
| Jmenovitý proud | 24 A |
| Proud při maximu vodičů | 32 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Závažnost znečištění | 3 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37524)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59806) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1040880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1040880000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1040880000&norm=0) |
| Uživatelská dokumentace |
[Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Schválení |      |
| ROHS | Shoda |
