Vlastnosti
| Verze | Průchozí svorkovnice, Šroubové připojení, Modrá, 240 mm², 415 A, 1000 V, Počet připojení: 2 |
| Číslo objednávky | 1822210000 |

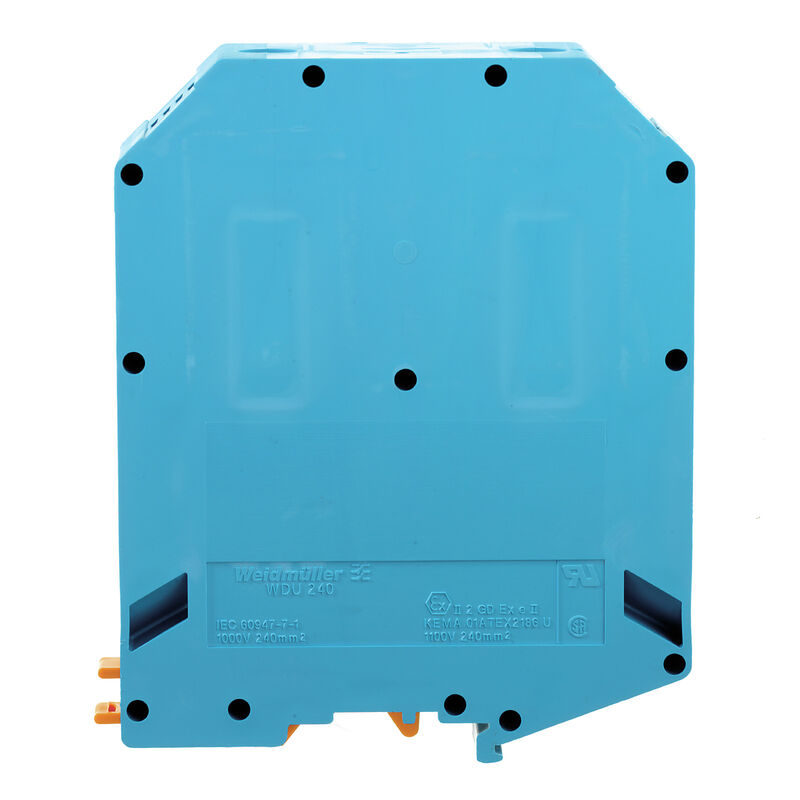

| Typ | WDU 240 BL |
| GTIN (EAN) | 4032248326969 |
| Množství | 2 ks |
| Hloubka | 123,7 mm |
| Hloubka (v palcích) | 4,87 inch |
| Hloubka včerně DIN lišty | 124 mm |
| Výška | 100 mm |
| Výška (v palcích) | 3,937 inch |
| Šířka | 36 mm |
| Šířka (v palcích) | 1,417 inch |
| Čistá hmotnost | 498,5 g |
| Skladovací teplota | -25 °C...55 °C |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Modrá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | KEMA01ATEX2186U |
| Max. napětí (ATEX) | 1100 V |
| Proud (ATEX) | 350 A |
| Průřez vodiče max. (ATEX) | 240 mm² |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Značení EN 60079-7 | Ex e II |
| Ex 2014/34/EU značka | II 2 G D |
| Verze |
Šroubové připojení
na šroubovací propojku zavřené |
| Nutná koncová deska | Ne |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta |
TS 32
TS 35 |
| N-funkce | Ano |
| PE funkce | Ne |
| Funkce PEN | Ano |
| Průřez připojeného vodiče, jemně stáčený, dva přisvorkované vodiče, max. | 95 mm² |
| Průřez připojeného vodiče, jemně stáčený, dva přisvorkované vodiče, min. | 35 mm² |
| Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min. | 50 mm² |
| Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max. | 95 mm² |
| Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, max. | 50 mm² |
| Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, min. | 35 mm² |
| Otevřené strany | zařeno |
| Počet podobných svorek | 1 |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ano |
| Typ připojení, další připojení | Šroubové připojení |
| Délka odizolování | 40 mm |
| Měřidlo podle IEC 60947-1 | B15 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | kcmil 500 |
| Průřez propojení AWG, min. | AWG 2/0 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 185 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 70 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 185 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 70 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 185 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 70 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 240 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 70 mm² |
| Průřez připojení vodičů, splétané, max. | 240 mm² |
| Průřez připojení vodičů, splétané, min. | 70 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 10 |
| Typ připojení | Šroubové připojení |
| Upínací rozsah, max. | 240 mm² |
| Upínací rozsah, min. | 70 mm² |
| Upínatelný vodič |
|
| Utahovací moment, max. | 30 Nm |
| Utahovací moment, min. | 25 Nm |
| Velikost nože | S8 (DIN 6911) |
| Průřez vodiče max. (CSA) | 500 kcmil |
| Průřez vodiče min. (CSA) | 0 AWG |
| Velikost napětí C (CSA) | 600 V |
| Velikost proudu C (CSA) | 400 A |
| Č. osvědčení (CSA) | 213329 |
| Lišta |
TS 32
TS 35 |
| Průřez propojení AWG, max. | kcmil 500 |
| Průřez propojení AWG, min. | AWG 2/0 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 240 mm² |
| Jmenovité napětí | 1 000 V |
| Jmenovité DC napětí | 1 000 V |
| Jmenovitý proud | 415 A |
| Proud při maximu vodičů | 415 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 0,08 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 13,28 W |
| Závažnost znečištění | 3 |
| Průřez vodiče max. (UR) | 500 kcmil |
| Velikost napětí C (UR) | 600 V |
| Velikost proudu C (UR) | 380 A |
| Č. osvědčení (UR) | E175455 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35703)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80657) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35986) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64159) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1822210000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1822210000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1822210000&norm=0) |
| Uživatelská dokumentace |
[Cross Connection Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_39461)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Schválení |        |
| ROHS | Shoda |
| UL File Number Search | [Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Č. osvědčení (UR) | E175455 |
