Vlastnosti
| Verze | Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 120 mm², 269 A, 1000 V, Počet připojení: 2 |
| Číslo objednávky | 1393430000 |
| Typ | WDU 95N/120N IR |
| GTIN (EAN) | 4050118293005 |
| Množství | 5 ks |
| Hloubka | 90 mm |
| Hloubka (v palcích) | 3,543 inch |
| Hloubka včerně DIN lišty | 91 mm |
| Výška | 91 mm |
| Výška (v palcích) | 3,583 inch |
| Šířka | 27 mm |
| Šířka (v palcích) | 1,063 inch |
| Čistá hmotnost | 261,8 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Šroubové připojení
na šroubovací propojku zavřené |
| Nutná koncová deska | Ne |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ano |
| Návod k instalaci | Přímá montáž |
| Otevřené strany | zařeno |
| Počet podobných svorek | 1 |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ano |
| Typ připojení, další připojení | Šroubové připojení |
| Délka odizolování | 27 mm |
| Měřidlo podle IEC 60947-1 | B13 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | kcmil 250 |
| Průřez propojení AWG, min. | AWG 4 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 95 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 16 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 95 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 16 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 16 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 16 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 120 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 16 mm² |
| Průřez připojení vodičů, splétané, max. | 150 mm² |
| Průřez připojení vodičů, splétané, min. | 16 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 10 |
| Typ připojení | Šroubové připojení |
| Upínací rozsah, max. | 150 mm² |
| Upínací rozsah, min. | 16 mm² |
| Utahovací moment, max. | 20 Nm |
| Utahovací moment, min. | 12 Nm |
| Velikost nože | TX 40 |
| Lišta | TS 35 |
| Návod k instalaci | Přímá montáž |
| Průřez propojení AWG, max. | kcmil 250 |
| Průřez propojení AWG, min. | AWG 4 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 120 mm² |
| Jmenovité napětí | 1 000 V |
| Jmenovité DC napětí | 1 000 V |
| Jmenovitý proud | 269 A |
| Proud při maximu vodičů | 290 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 0,12 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 8,61 W |
| Závažnost znečištění | 3 |
| Průřez vodiče max. (UR) | 250 kcmil |
| Průřez vodiče min. (UR) | 4 AWG |
| Průřez vodiče propojení v terénu max. (UR) | 250 kcmil |
| Průřez vodiče propojení v terénu min. (UR) | 4 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 250 kcmil |
| Průřez vodiče propojení z výroby min. (UR) | 4 AWG |
| Velikost napětí C (UR) | 1000 V |
| Velikost proudu C (UR) | 228 A |
| Č. osvědčení (UR) | E60693 |

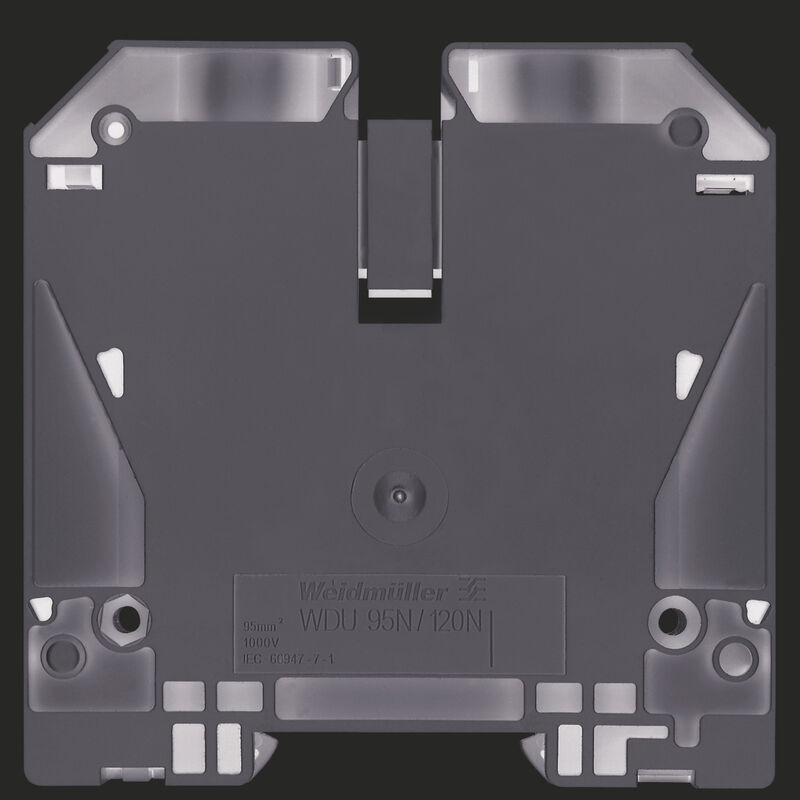

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě |
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61658) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1393430000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1393430000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1393430000&norm=0) |
| Uživatelská dokumentace |
[NTI WDU/WPE 95N/120](https://mdcop.weidmueller.com/mediadelivery/asset/900_35517)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_97219) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_150061) [User documentation WZAD](https://mdcop.weidmueller.com/mediadelivery/asset/900_184624) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Č. osvědčení (UR) | E60693 |
