Vlastnosti
| Verze | Bočnice, Wemid, Šedá, Lišta: TS 35, Přišroubováno |
| Objednací číslo | 1227890000 |

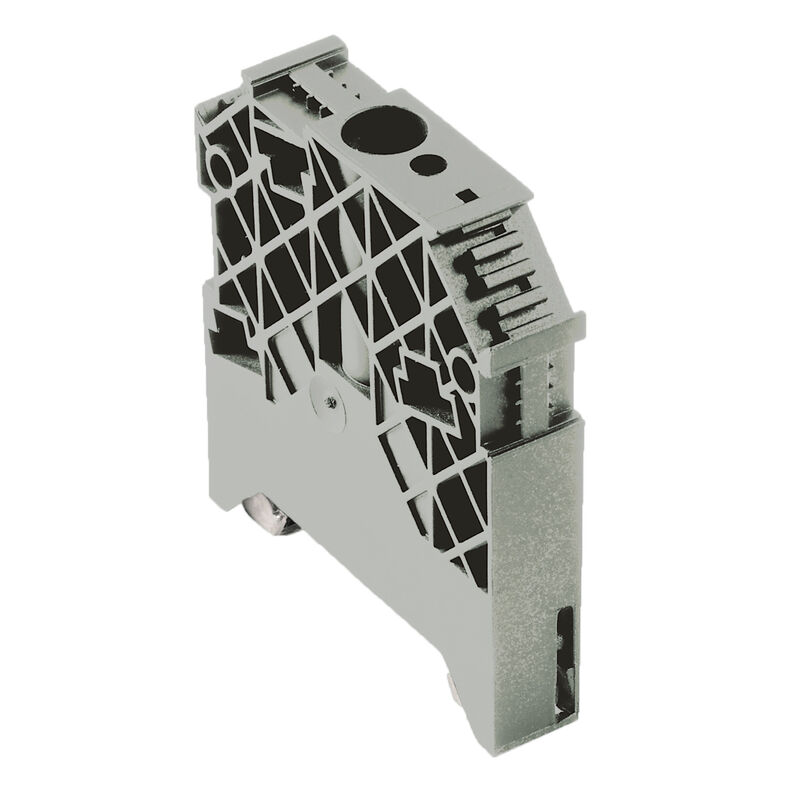

| Typ | WEW 35/1 GR |
| EAN | 4050118012057 |
| Množství | 50 ks |
| Hloubka | 62,5 mm |
| Hloubka (v palcích) | 2,461 inch |
| Výška | 56 mm |
| Výška (v palcích) | 2,205 inch |
| Šířka | 12 mm |
| Šířka (v palcích) | 0,472 inch |
| Čistá hmotnost | 34,62 g |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 100 °C |
| Materiál | Wemid |
| Barevný | Šedá |
| Klasifikace hořlavosti UL 94 | V-2 |
| Verze | Pro svorky |
| Lišta | TS 35 |
| Návod k instalaci | Přímá montáž |
| Typ montáže | Přišroubováno |
| Vzájemné blokování | k upevnění šroubem |
| Utahovací moment, max. | 2,4 Nm |
| Utahovací moment, min. | 1,2 Nm |
| Lišta | TS 35 |
| Návod k instalaci | Přímá montáž |
| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60796) |
| Technické údaje | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1227890000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1227890000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1227890000&norm=0) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001041 |
| ETIM 7.0 | EC001041 |
| ETIM 8.0 | EC001041 |
| ETIM 9.0 | EC001041 |
| ECLASS 9.0 | 27-14-11-35 |
| ECLASS 9.1 | 27-14-11-35 |
| ECLASS 10.0 | 27-14-11-35 |
| ECLASS 11.0 | 27-14-11-35 |
| ECLASS 12.0 | 27-14-11-35 |
| ECLASS 13.0 | 27-25-03-02 |
| ROHS | Shoda |
Příslušenství
-
ID výrobku:0517960000Obalová jednotka:20 ks
SCHT, Označení svorek, 39.3 x 8 mm, Rozteč v mm (P): 7.00 Weidmueller, Bílá
-
ID výrobku:1636530000Obalová jednotka:20 ks
Označení svorek, Označení svorek, 15 x 7 mm, Rozteč v mm (P): 5.00 Weidmueller, Bílá
-
ID výrobku:1611930000Obalová jednotka:20 ks
Označení svorek, Označení svorek, 32 x 7 mm, Rozteč v mm (P): 5.00 Weidmueller, Bílá
-
ID výrobku:1609860000Obalová jednotka:720 ks
WS, Označení svorek, 12 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Bílá
-
ID výrobku:1609801044Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Bílá
-
ID výrobku:2007190000Obalová jednotka:800 ks
WS, Označení svorek, 12 x 5 mm, Weidmueller, Bílá
