Vlastnosti
| Číslo objednávky | 2899860000 |
| Typ | WIL-EXXXX-RXPS-5700-X700-M8DX |
| GTIN (EAN) | 4064675906919 |
| Množství | 1 ks |
| Hloubka | 35 mm |
| Hloubka (v palcích) | 1,378 inch |
| Výška | 35 mm |
| Výška (v palcích) | 1,378 inch |

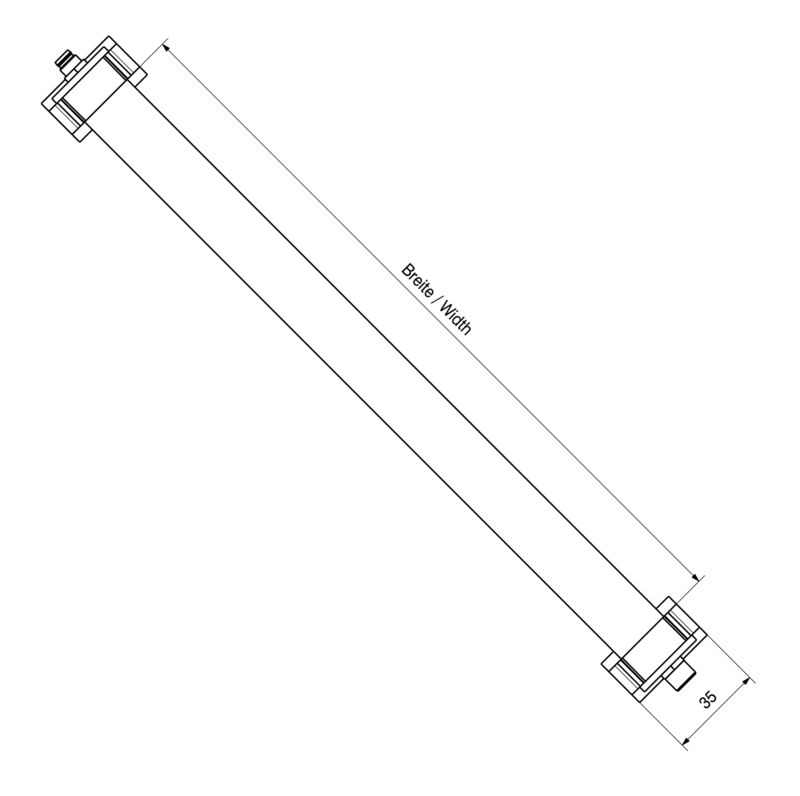

| Šířka | 700 mm |
| Šířka (v palcích) | 27,559 inch |
| Čistá hmotnost | 421 g |
| Provozní teplota | -20 - 45°C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 3ecd7eed-9477-489c-b868-70515b8da84d |
| Verze | pin, rovný – patice, rovná |
| Připojovací závit | M8 / M8 |
| Počet pólů | 4 |
| Kódování | A-kódování |
| Utahovací moment | 0,6 Nm |
| Modul LED je připojitelný | ano |
| Propojení |
Pin 1: řízení bílá LED dioda 12-30V DC
Pin 2: stmívatelný 1,2-10V DC Pin 3: GND(-) Pin 4: NC |
| Jmenovité napětí | 12…30 V DC |
| Napájení | 16.9 W |
| S možností ztlumení | ano, plynulé stmívání |
| Elektronické vybavení vozového parku | No |
| Tvar LED modulu | Kulatý |
| Typ připojení |
Kolíkový konektor
Patice |
| Barva světla (CCT) |
5700K
White |
| Slaboproud | 2 048 lm |
| Úhel výstupu | 120 ° |
| Úroveň osvětlení | 567 lux |
| Provozní životnost | 60.000 h |
| Typ montáže | Šroubová montáž |

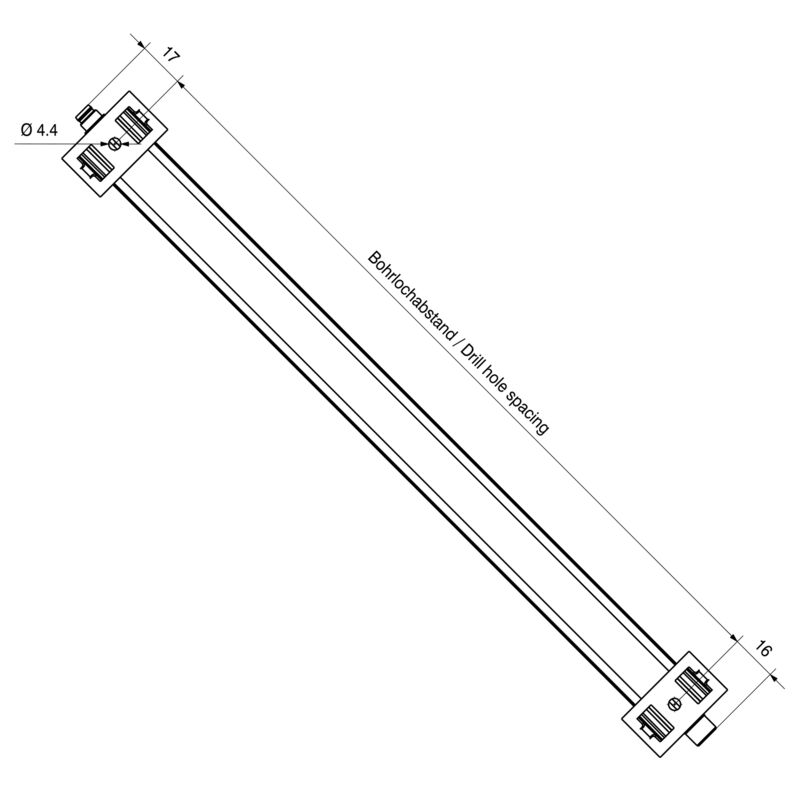

| Rozestupy mezi vyvrtanými otvory | 709 mm |
| Stupeň krytí | IP54 |
| Hlavní materiál krytu | tvrdě eloxovaný hliník |
| Materiál krytu LED | PMMA |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305191) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2899860000) |
| Uživatelská dokumentace |
[AINST-WIL-E GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_294278)
[WIL-E Demontage](https://mdcop.weidmueller.com/mediadelivery/asset/900_314438) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000996 |
| ETIM 7.0 | EC000996 |
| ETIM 8.0 | EC000996 |
| ETIM 9.0 | EC000996 |
| ECLASS 9.1 | 27-11-03-45 |
| ECLASS 10.0 | 27-11-03-45 |
| ECLASS 11.0 | 27-11-03-45 |
| ECLASS 12.0 | 27-11-03-45 |
| ECLASS 13.0 | 27-11-03-45 |
| ECLASS 14.0 | 27-11-03-45 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E354496 |
