Vlastnosti
| Verze | Stroj na řezání, Automatický nástroj na odizolování vodičů a nalisování koncovek, Tepelná tiskárna, Software |
| Číslo objednávky | 2634120000 |

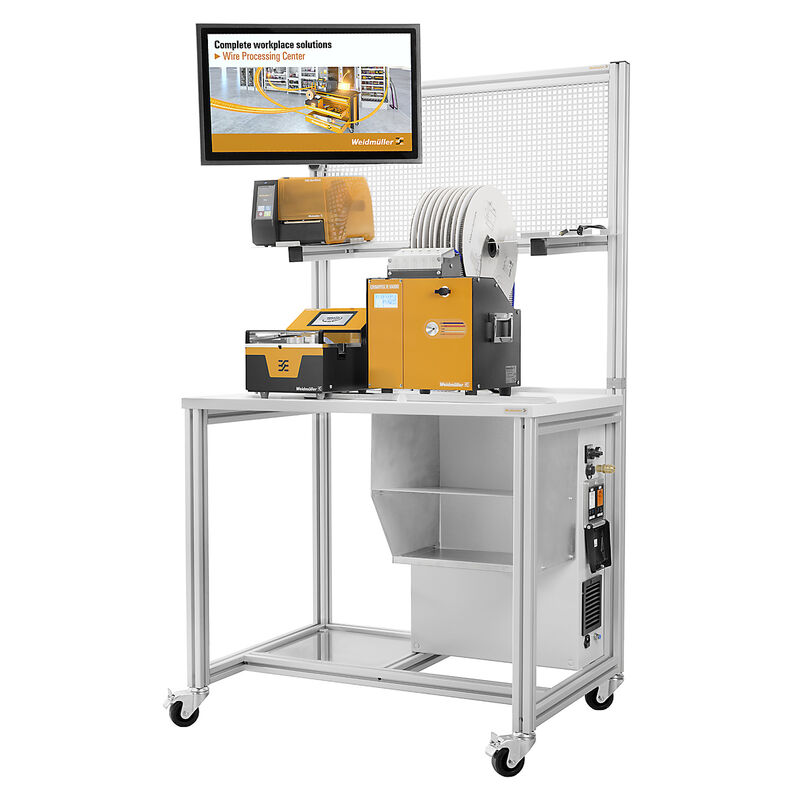

| Typ | WIRE PROCESSING CENTER |
| GTIN (EAN) | 4050118688115 |
| Množství | 1 ks |
| Hloubka | 750 mm |
| Hloubka (v palcích) | 29,527 inch |
| Výška | 1 800 mm |
| Výška (v palcích) | 70,866 inch |
| Šířka | 1 100 mm |
| Šířka (v palcích) | 43,307 inch |
| Čistá hmotnost | 157 320 g |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| Metoda tisku | Termotransfer |
| Napájecí napětí | 100…240 V AC |
| Operační systém |
Windows 7
Windows 8 Windows 8.1 Windows 10 |
| Požadavky na systém | PC with operating system Windows 7, 8 or 10 |
| Provoz s dobíjecími bateriemi | Ne |
| Rozhraní | USB 2.0 |
| Rozlišení tisku, max. | 300 DPI |
| Rychlost tisku | 150 mm/s |
| Verze | Mobilní systém s prvky CUTFIX 8 INTERFACE, CRIMPFIX R VARIO, THM MULTIMARK |
| Doba pulzu | přibližně 2 s |
| Délka nalisování koncovek | 8/10 mm |
| Délka vsazení, min. | 27 mm |
| Elektrické připojení | 100 - 240 V AC / 50/60 Hz |
| Hlavice | elektrické |
| Nalisování koncovek | Trapézové |
| Průřez koncovek, max. | 2,5 mm² |
| Průřez koncovek, min. | 0,5 mm² |
| Připojení stlačeného vzduchu | 5,5 bar |
| Rozsah odizolování | 0,5 - 2,5 mm² (~AWG 20-14) |
| Spotřební materiál | Spojené koncové dutinky na vodiče |
| Displej | LCD displej |
| Délka předvýběru, max. | 999 999 mm |
| Délka předvýběru, min. | 2 mm |
| Elektrické připojení | 100 - 240 V AC / 50/60 Hz |
| Hlavice | elektrické |
| Jednotlivé pružné/pevné vodiče | max. 10 mm2 / max. 2,5 mm2 |
| Klávesnice | Dotykový displej |
| Korekce délky | Korekci prokluzu v mm lze naprogramovat, aby odpovídala dílu. |
| Otvor (max. průměr) | 8 mm vnější průměr |
| Připojení stlačeného vzduchu | 5,5 bar |
| Rozhraní | USB 2.0 |
| Rychlost podávání, max. | 1,5 m/s |
| Sklad | až 2 000 úloh řezání |
| Elektrické připojení | 100 - 240 V AC / 50/60 Hz |
| Displej | 15palcová dotyková obrazovka |
| Poznámka |
Dovolené zatížení max. 180 kg
Mobilní použití Panel s dokončenou kabeláží a přídavnými síťovými zásuvkami a USB přípojkami otočný držák displeje |
| Připojení stlačeného vzduchu | 5,5 bar |
| Uživatelská dokumentace |
[WPC-Server program](https://mdcop.weidmueller.com/mediadelivery/asset/900_93145)
[WPC-Tool planning software](https://mdcop.weidmueller.com/mediadelivery/asset/900_93146) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002224 |
| ETIM 7.0 | EC011808 |
| ETIM 8.0 | EC011808 |
| ETIM 9.0 | EC011808 |
| ECLASS 9.0 | 17-13-01-90 |
| ECLASS 9.1 | 17-13-01-90 |
| ECLASS 10.0 | 17-13-01-90 |
| ECLASS 11.0 | 17-13-01-90 |
| ECLASS 12.0 | 17-13-01-90 |
| ECLASS 13.0 | 17-13-01-90 |
| ECLASS 14.0 | 17-13-01-90 |
| ROHS | Shoda |
