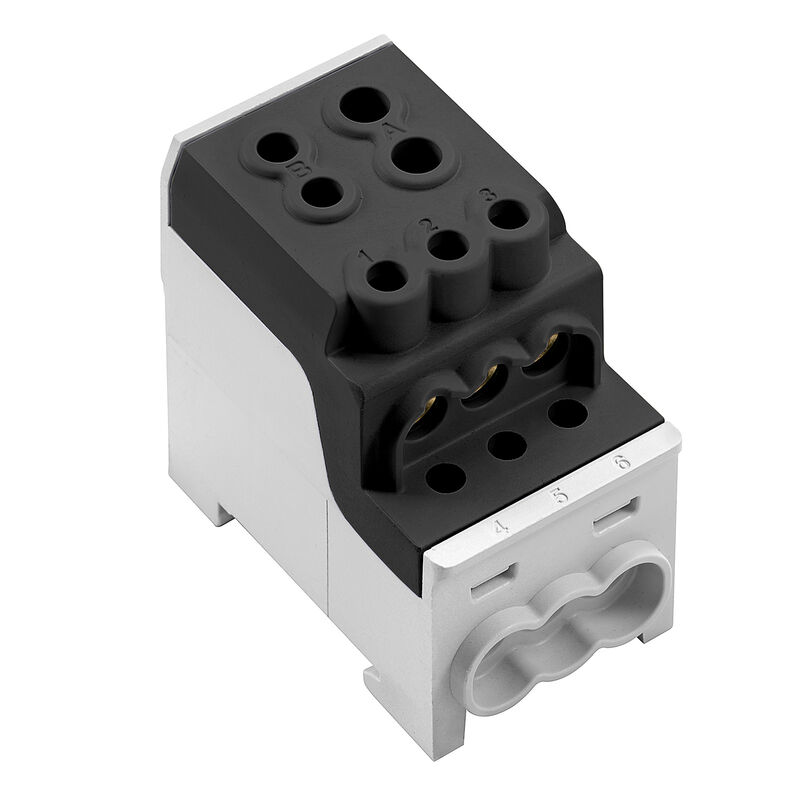

Potentialverteilerklemme, Schraubanschluss, schwarz, 70 mm², 200 A, 1000 V, Anzahl Anschlüsse: 8, Anzahl der Etagen: 1

Art.-Nr. 2814510000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 10
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Allgemeines Bemessungsdaten Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Potentialverteilerklemme, Schraubanschluss, schwarz, 70 mm², 200 A, 1000 V, Anzahl Anschlüsse: 8, Anzahl der Etagen: 1
Best.-Nr.
2814510000
Art
WPD 110 1X70+1X35/6X16 BK
GTIN (EAN)
4064675299752
VPE
3 Stück

Abmessungen und Gewichte

Tiefe
63 mm
Tiefe (inch)
2,48 inch
Höhe
69,75 mm
Höhe (inch)
2,746 inch
Breite
38,5 mm
Breite (inch)
1,516 inch
Nettogewicht
273,333 g

Temperaturen

Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9436182c-fbd0-49e8-bf45-a0deac7233a9

Werkstoffdaten

Material básico
Wemid
Barwny
schwarz
UL 94 flammability rating
V-0

Systemkennwerte

Versión
Schraubanschluss
End cover plate required
Nein
Anzahl der Potentiale
1
Количество уровней
1
Anzahl der Klemmstellen je Etage
8
Levels cross-connected internally
Nein
Guida equipaggiata
TS 35
N-Funktion
Nein
PE-Funktion
Ne
PEN-Funktion
Nein

weitere technische Daten

explosionstestat utförande
Ja
Montageart
gerastet
Snap-on
Ja

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss
Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Anschlussart
Schraubanschluss
Anschlussart 2
Schraubanschluss
Anschlussrichtung
seitlich
Anzahl Anschlüsse
8
Klemmbereich, max.
70 mm²
Klemmbereich, min.
6 mm²
Leiteranschlussquerschnitt AWG, max.
AWG 0
Leiteranschlussquerschnitt AWG, min.
AWG 10
Leiteranschlussquerschnitt, eindrähtig, max.
70 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
6 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
6 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
50 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
6 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
0 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
6 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
70 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
6 mm²

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 0
Leiteranschlussquerschnitt AWG, min.
AWG 10
Normen
IEC 60947-7-1
UL 1059
Polzahl
1
Tragschiene
TS 35

Bemessungsdaten

Rated cross-section
70 mm²
Tensión nominal
1.000 V
Znamionowe napięcie przemienne
1.000 V
Rated DC voltage
1.500 V
Névleges áram
200 A
Strom bei max. Leiter
200 A
Norme
IEC 60947-7-1
UL 1059
Classe di sovratensione
III
Grado di lordura
3

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
