Stáhnout datový list Příbuzné výrobky

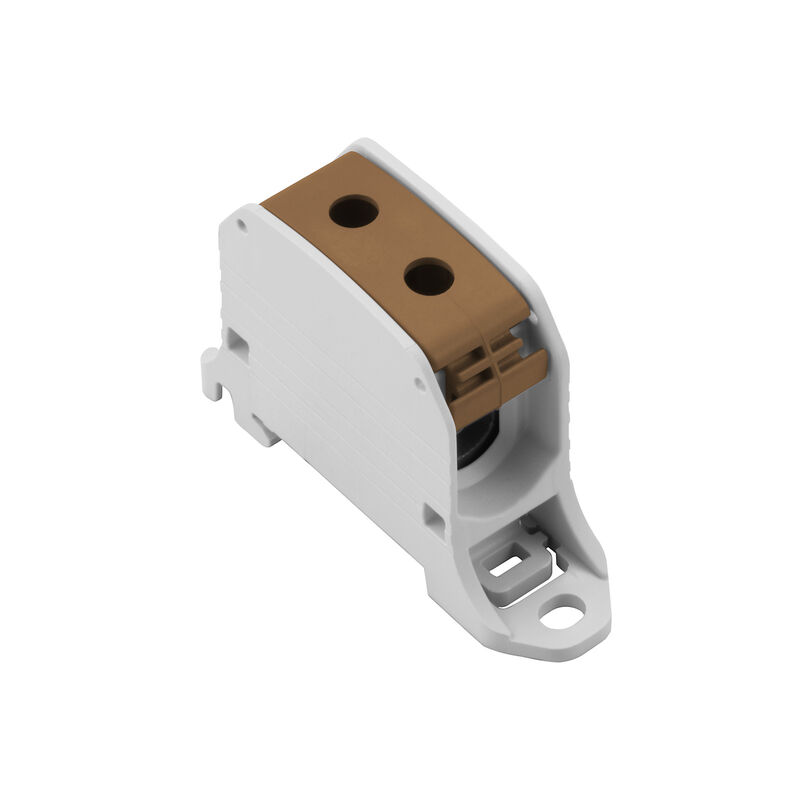

WPD 130 1X50/1X50 BN

Svorka k rozvádění napájení, Šroubové připojení, Hnědá, 50 mm², 150 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid

ID výrobku 2502560000

Vlastnosti

Všeobecné objednací údaje

Verze	Svorka k rozvádění napájení, Šroubové připojení, Hnědá, 50 mm², 150 A, 1000 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid
Číslo objednávky	2502560000
Typ	WPD 130 1X50/1X50 BN
GTIN (EAN)	4050118516289
Množství	9 ks

Rozměry a hmotnosti

Hloubka	45 mm
Hloubka (v palcích)	1,772 inch
Výška	70 mm
Výška (v palcích)	2,756 inch
Šířka	22 mm
Šířka (v palcích)	0,866 inch
Čistá hmotnost	39 g

Teploty

Skladovací teplota	-25 °C...55 °C
Trvalá provozní teplota, min.	-50 °C
Trvalá provozní teplota, max.	120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Údaje materiálu

Materiál	Wemid
Barevný	Hnědá
Klasifikace hořlavosti UL 94	V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)	CNEX18ATEX0016U
Č. osvědčení (IECEX)	IECEXNEX18.0010U
Max. napětí (ATEX)	880 V
Proud (ATEX)	150 A
Průřez vodiče max. (ATEX)	50 mm²
Max. napětí (IECEX)	880 V
Proud (IECEX)	150 A

Specifikace systému

Verze	Šroubové připojení
Nutná koncová deska	Ne
Počet potenciálů	1
Počet úrovní	1
Počet svěrných bodů na úroveň	2
Úrovně propojené interně	Ne
Lišta	TS 35

Další technická data

Návod k instalaci	Nosná lišta / montážní deska
Typ montáže	Příchytka
Verze testovaná ve výbušném prostředí	Ano

Vodiče k upevnění (další připojení)

Typ připojení, další připojení

Šroubové připojení

Vodiče k upevnění svorkou (jmenovité připojení)

Počet připojení	2
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.	35 mm²
Průřez připojení vodiče, pevné jádro, max.	50 mm²
Průřez připojení vodičů, splétané, max.	50 mm²
Typ připojení	Šroubové připojení
Typ připojení 2	Šroubové připojení

Všeobecně

Lišta	TS 35
Návod k instalaci	Nosná lišta / montážní deska
Počet pólů	1
Standardy	IEC 60947-7-1 UL 1059 CSA

Data hodnocení

Jmenovitý průřez	50 mm²
Jmenovité napětí	1 000 V
Jmenovité AC napětí	1 000 V
Jmenovité DC napětí	1 000 V
Jmenovitý proud	150 A
Standardy	IEC 60947-7-1 UL 1059 CSA
Vnitřní odpor podle IEC 60947-7-x	0,21 mΩ
Jmenovité impulzní výdržné napětí	8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x	4,8 W
Kategorie rázového napětí	III
Závažnost znečištění	3

UL data hodnocení

Č. osvědčení (cURus)

E60693

Důležitá poznámka

Informace o produktu

Další infromace naleznete v oddílu ke stažení v našem online katalogu

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253932) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89229) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178482) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217414) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217415) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253931) [LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40490)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39807)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2502560000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2502560000)
Uživatelská dokumentace	[DATA SHEET WPD 130](https://mdcop.weidmueller.com/mediadelivery/asset/900_48114) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WPD 130](https://mdcop.weidmueller.com/mediadelivery/asset/900_105979) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)

Klasifikace

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

Osvědčení

Schválení	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CENEXATEX](/picture/CENEXATEX.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FIMKO](/picture/FIMKO.gif) ![IECEXCENEX](/picture/IECEXCENEX.gif) ![UKEX](/picture/UKEX.gif) ![VDE](/picture/VDE.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cURus)	E60693
