Vlastnosti

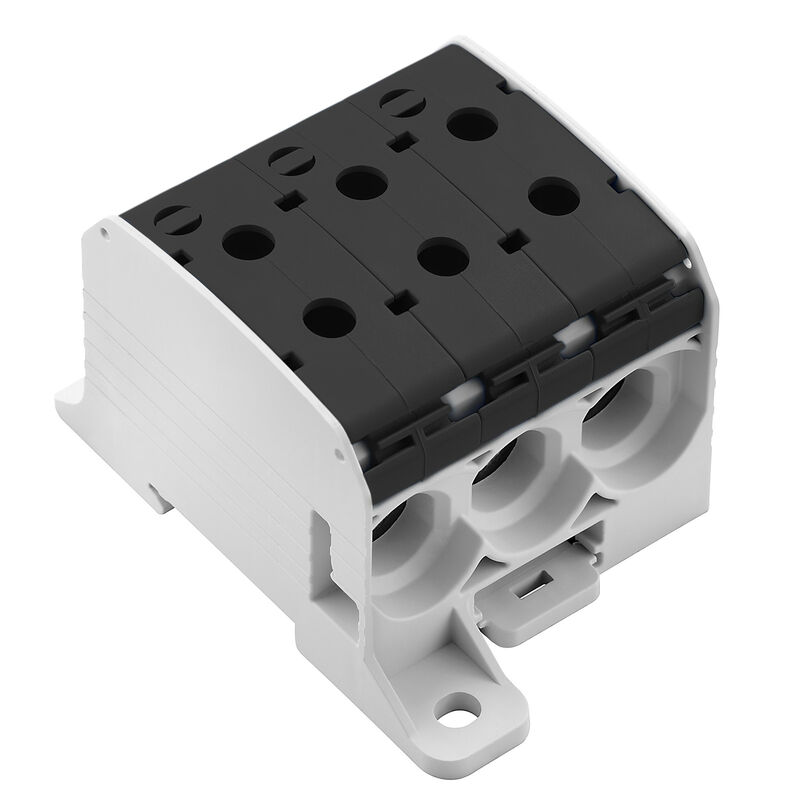

| Verze | Svorka k rozvádění napájení, Šroubové připojení, černá, 95 mm², 232 A, 1000 V, Počet připojení: 6, Počet úrovní: 1 |
| Číslo objednávky | 2874570000 |
| Typ | WPD 331CC 3X95/3X95 BK |
| GTIN (EAN) | 4064675648499 |
| Množství | 1 ks |
| Hloubka | 57 mm |
| Hloubka (v palcích) | 2,244 inch |
| Výška | 95 mm |
| Výška (v palcích) | 3,74 inch |
| Šířka | 68,6 mm |
| Šířka (v palcích) | 2,701 inch |
| Čistá hmotnost | 76 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | černá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Šroubové připojení |
| Nutná koncová deska | Ne |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |

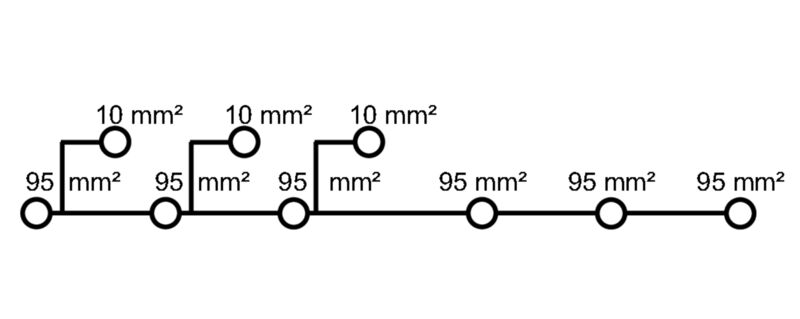

| Počet svěrných bodů na úroveň | 6 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| Lišta |
TS 35
Montážní deska |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Otevřené strany | zařeno |
| Příchytka | Ano |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ne |
| Typ připojení, další připojení | Šroubové připojení |
| Délka odizolování | 26 mm |
| Počet připojení | 6 |

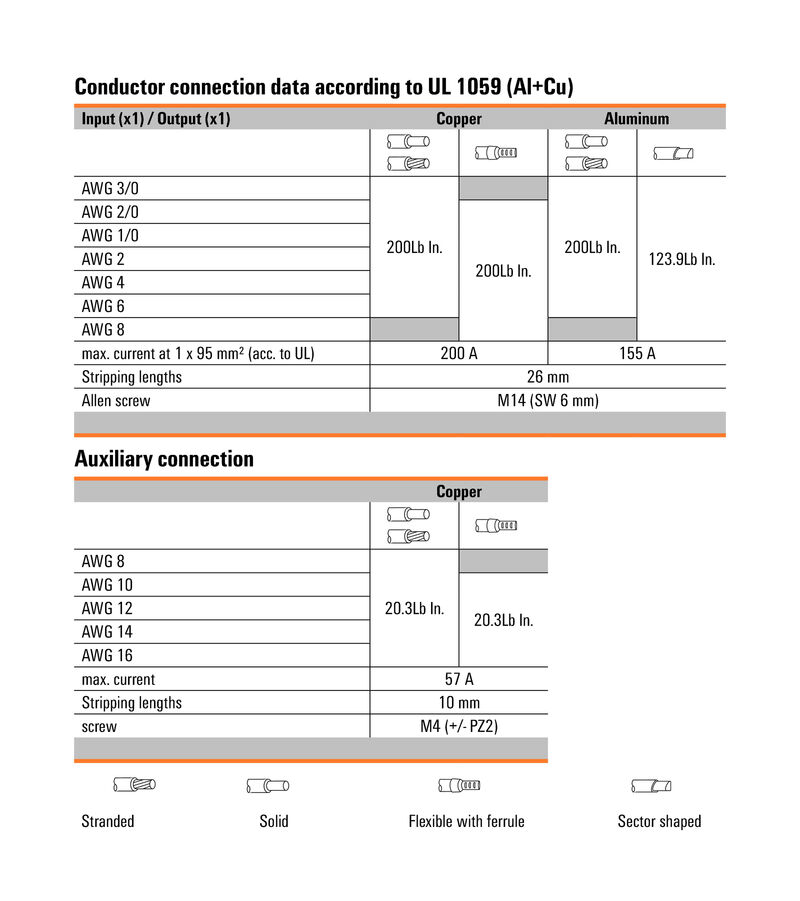

| Průřez propojení AWG, max. | AWG 3/0 |
| Průřez propojení AWG, min. | AWG 16 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 70 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 95 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 0 mm² |
| Průřez připojení vodičů, splétané, max. | 95 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 14 |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Upínací rozsah, max. | 95 mm² |
| Upínací rozsah, min. | 10 mm² |
| Lišta |
TS 35
Montážní deska |
| Počet pólů | 1 |
| Průřez propojení AWG, max. | AWG 3/0 |
| Průřez propojení AWG, min. | AWG 16 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 95 mm² |
| Jmenovité napětí | 1 000 V |
| Jmenovité AC napětí | 1 000 V |
| Jmenovité DC napětí | 1 000 V |
| Jmenovitý proud | 232 A |
| Proud při maximu vodičů | 232 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 0,14 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |

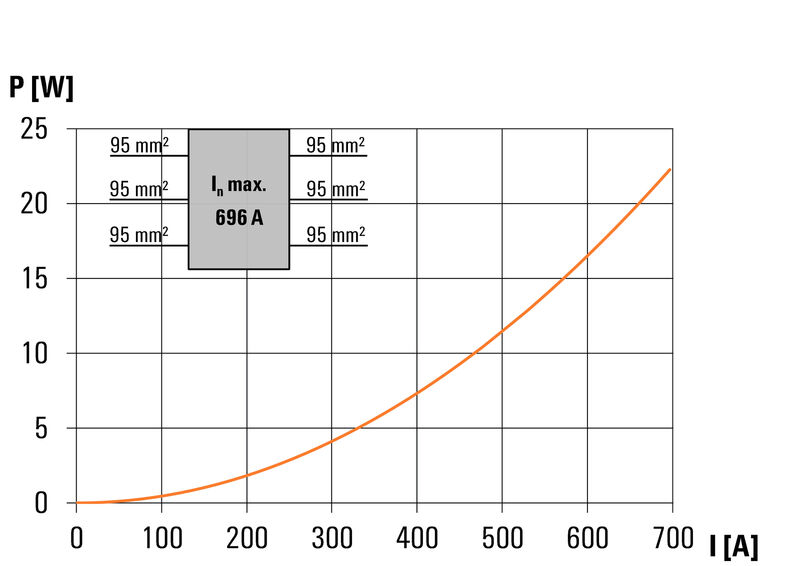

| Ztráta výkonu v souladu s normou IEC 60947-7-x | 7,42 W |
| Krátkodobý odpor proti zkratovému proudu | 8/20 µs s 50 kA |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 3 |
| Č. osvědčení (cURus) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_314042) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_303270) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2874570000) |
| Uživatelská dokumentace |
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919)
[Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Katalogy | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Č. osvědčení (cURus) | E60693 |
