Vlastnosti
| Verze | W řada, Zkratový konektor, Spojovací konektor, Počet pólů: 2 |
| Číslo objednávky | 1925070000 |

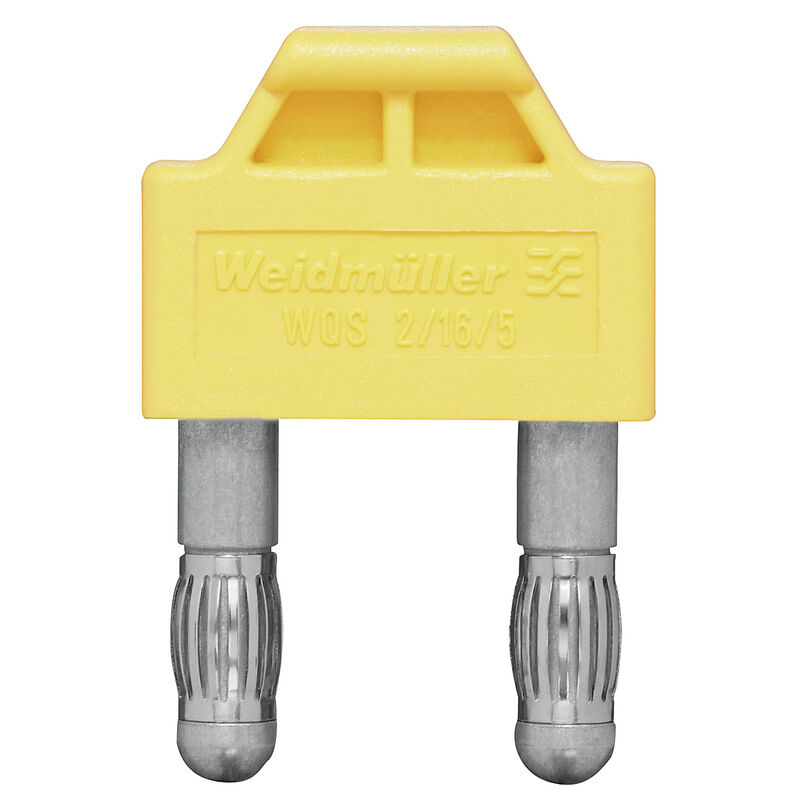

| Typ | WQS 2/16/5 |
| GTIN (EAN) | 4032248566174 |
| Množství | 10 ks |
| Hloubka | 36 mm |
| Hloubka (v palcích) | 1,417 inch |
| Výška | 24 mm |
| Výška (v palcích) | 0,945 inch |
| Šířka | 11 mm |
| Šířka (v palcích) | 0,433 inch |
| Čistá hmotnost | 18,7 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 3431e478-7f08-4004-abeb-15560ca39d73 |
| Materiál | Wemid |
| Barevný | Žlutá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Spojovací konektor |
| Návod k instalaci | Přímá montáž |
| Typ montáže | Zapojeno |
| Typ upevnění | Zapojeno |
| Verze testovaná ve výbušném prostředí | Ne |
| Rozteč v mm (P) | 16 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 2 |
| Jmenovitý proud | 44 A |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236645) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1925070000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1925070000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:1925030000Obalová jednotka:10 ks
Měření odpojovací svorkovnice transformátoru, Šroubové připojení, 125, 2
-
ID výrobku:1925050000Obalová jednotka:10 ks
Měření odpojovací svorkovnice transformátoru, Šroubové připojení, 125, 2
-
ID výrobku:1925060000Obalová jednotka:10 ks
Měření odpojovací svorkovnice transformátoru, Šroubové připojení, 125, 2
