Vlastnosti
| Verze | Propojka (svorka), Přišroubováno, Žlutá, 57 A, Počet pólů: 12, Rozteč v mm (P): 8.00, Izolované: Ano, Šířka: 7.6 mm |
| Číslo objednávky | 1062720000 |
| Typ | WQV 6/12 |
| GTIN (EAN) | 4050118259391 |
| Množství | 50 ks |
| Hloubka | 18 mm |
| Hloubka (v palcích) | 0,709 inch |
| Výška | 91,4 mm |
| Výška (v palcích) | 3,598 inch |
| Šířka | 7,6 mm |
| Šířka (v palcích) | 0,299 inch |
| Čistá hmotnost | 21,44 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | PA 66 |
| Barevný | Žlutá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Pro svorky |
| Návod k instalaci | Přímá montáž |
| Typ upevnění | Přišroubováno |
| Jmenovitý proud, více pólů | 57 A |
| Počet propojených svorkovnic | 12 |
| Rozsah utahovacího momentu upevňovacího šroubu | 0,5 - 1,0 Nm |
| Typ | Spojovací konektor |
| Rozteč v mm (P) | 8 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 12 |
| Jmenovitý proud | 57 A |

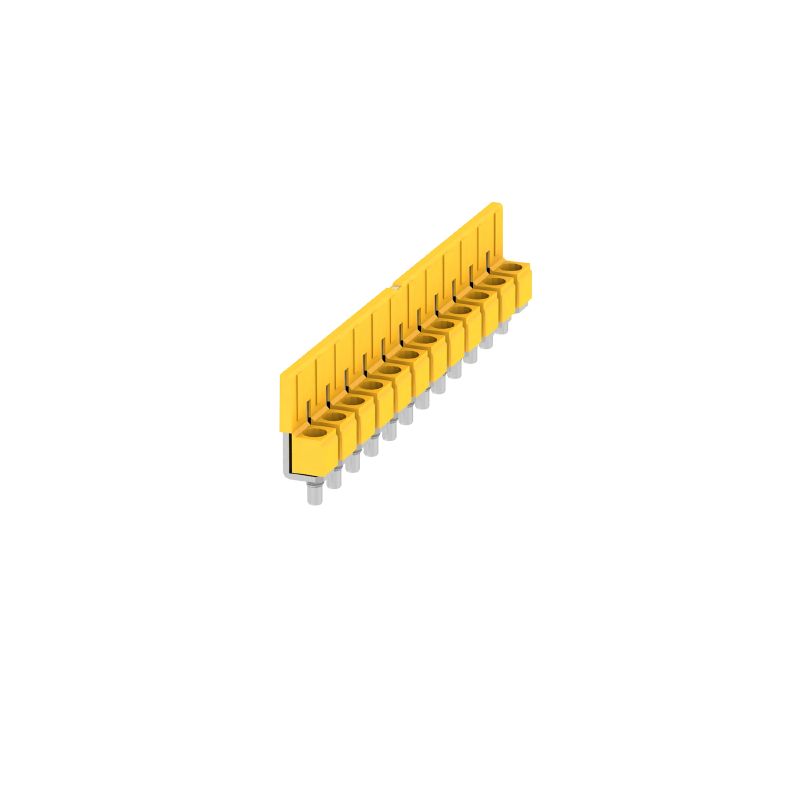

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224217) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1062720000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1062720000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1062720000&norm=0) |
| Uživatelská dokumentace |
[Beipackzettel_WQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35346)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:9537460000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 6 mm², 41 A, 630 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:9537430000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, černá, 6 mm², 41 A, 690 V, Počet připojení: 2, Počet úrovní: 1, TS 32, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:9537470000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 6 mm², 41 A, 690 V, Počet připojení: 2, Počet úrovní: 1, TS 32, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:9538100000Obalová jednotka:50 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 6 mm², 41 A, 630 V, Počet připojení: 2, Počet úrovní: 1, TS 32, TS 35, V-0, Wemid, 120 °C
-
ID výrobku:1020200000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 6 mm², 41 A, 800 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, 130 °C
-
ID výrobku:2595900000Obalová jednotka:50 ks
Měření odpojovací svorkovnice transformátoru, Šroubové připojení, 41, 2
-
ID výrobku:1238930000Obalová jednotka:50 ks
Měření odpojovací svorkovnice transformátoru, Šroubové připojení, 41, 2
-
ID výrobku:1161690000Obalová jednotka:50 ks
Měření odpojovací svorkovnice transformátoru, Šroubové připojení, 41, 2
