Vlastnosti
| Verze | Testovací adaptér (svorka), 1.5 mm², 250 V, 6 A |
| Číslo objednávky | 1632340000 |
| Typ | WTA 2/10 WDU2.5/10 |
| GTIN (EAN) | 4008190209599 |
| Množství | 5 ks |
| Hloubka | 83,9 mm |
| Hloubka (v palcích) | 3,303 inch |
| Výška | 66,1 mm |
| Výška (v palcích) | 2,602 inch |
| Šířka | 5 mm |
| Šířka (v palcích) | 0,197 inch |
| Čistá hmotnost | 113,5 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 100 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fb1756cb-1941-42d9-9a81-7624ba3e17bb |
| Materiál | PA 66 |
| Barevný | černá |
| Klasifikace hořlavosti UL 94 | V-2 |
| Počet potenciálů | 10 |
| Počet úrovní | 1 |
| Návod k instalaci | Přímá montáž |
| S připínacími kolíky | Ano |
| Délka odizolování | 6 mm |
| Počet připojení | 1 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 1,5 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 1 mm² |
| Průřez připojení vodičů, splétané, max. | 1,5 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 2,5 |
| Typ připojení | Šroubové připojení |
| Upínací rozsah, max. | 1,5 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Utahovací moment, max. | 0,3 Nm |
| Utahovací moment, min. | 0,3 Nm |
| Rozteč v mm (P) | 5 mm |
| Výška s TS 35 | 107,6 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 10 |
| Jmenovitý průřez | 1,5 mm² |
| Jmenovité napětí | 250 V |
| Jmenovitý proud | 6 A |
| Vnitřní odpor podle IEC 60947-7-x | 1,83 mΩ |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,56 W |

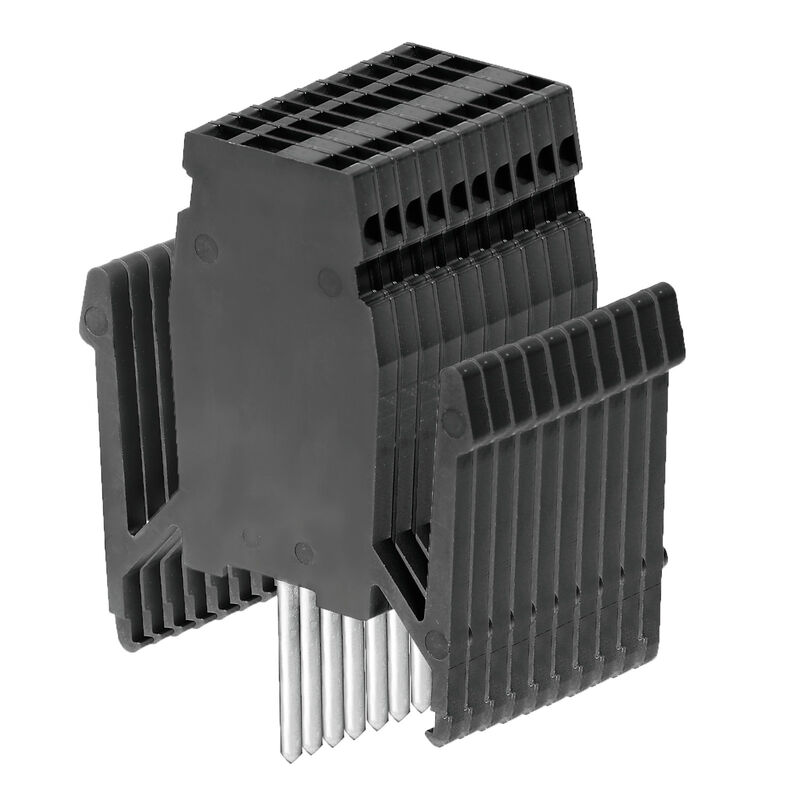

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62421) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1632340000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1632340000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002555 |
| ETIM 7.0 | EC002555 |
| ETIM 8.0 | EC002555 |
| ETIM 9.0 | EC002555 |
| ECLASS 9.0 | 27-14-11-48 |
| ECLASS 9.1 | 27-14-11-48 |
| ECLASS 10.0 | 27-14-11-48 |
| ECLASS 11.0 | 27-14-11-48 |
| ECLASS 12.0 | 27-14-11-48 |
| ECLASS 13.0 | 27-25-03-04 |
| ECLASS 14.0 | 27-25-03-04 |
| ROHS | Shoda |
