Vlastnosti

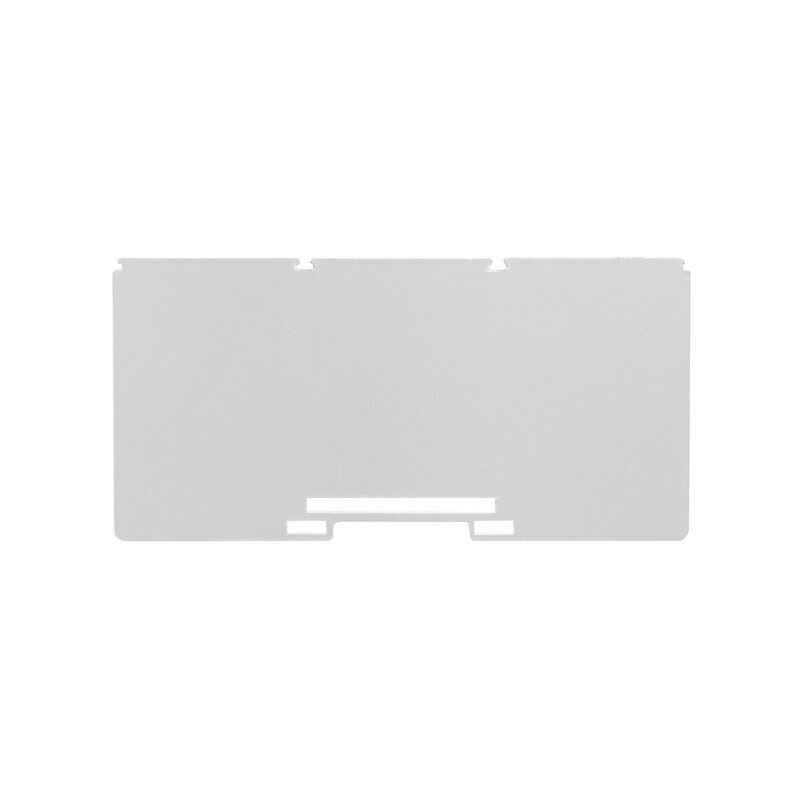

| Verze | Šroubové svorníkové svorky, Dělicí deska, Šedá, 2 mm |
| Číslo objednávky | 1780920000 |
| Typ | WTW WF10/WF12 2300 |
| GTIN (EAN) | 4032248241149 |
| Množství | 20 ks |
| Hloubka | 76,45 mm |
| Hloubka (v palcích) | 3,01 inch |
| Výška | 155,8 mm |
| Výška (v palcích) | 6,134 inch |
| Šířka | 2 mm |
| Šířka (v palcích) | 0,079 inch |
| Rozměr při montáži – šířka | 2 mm |
| Čistá hmotnost | 41,05 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 160 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Epoxidová pryskyřice |
| Barevný | Šedá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Koncová a mezilehlá deska |
| Návod k instalaci | Přímá montáž |
| Příchytka | Ne |
| Návod k instalaci | Přímá montáž |
| Rozsah provozní teploty, max. | 160 °C |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63663) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1780920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1780920000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Shoda |
Příslušenství
-
ID výrobku:1780940000Obalová jednotka:1 Meter
Šroubové svorníkové svorky, Profil krytu, Transparentní, 1000 mm
SvorkovnicePříslušenstvíOchrana proti kontaktuProfily vík
Je příslušenstvím
-
ID výrobku:1780880000Obalová jednotka:20 ks
Šroubové svorníkové svorky, Průchozí svorka, Jmenovitý průřez: 120 mm², Připojení třmenem
-
ID výrobku:1968940000Obalová jednotka:20 ks
Šroubové svorníkové svorky, Průchozí svorka, Jmenovitý průřez: 120 mm², Připojení třmenem, Přímá montáž
-
ID výrobku:1319070000Obalová jednotka:25 ks
Šroubové svorníkové svorky, Průchozí svorka, Jmenovitý průřez: 120 mm², Připojení třmenem
-
ID výrobku:1780870000Obalová jednotka:20 ks
Šroubové svorníkové svorky, Průchozí svorka, Jmenovitý průřez: 120 mm², Připojení třmenem
-
ID výrobku:1319080000Obalová jednotka:25 ks
Šroubové svorníkové svorky, Průchozí svorka, Jmenovitý průřez: 120 mm², Připojení třmenem
-
ID výrobku:1968950000Obalová jednotka:20 ks
Šroubové svorníkové svorky, Průchozí svorka, Jmenovitý průřez: 120 mm², Připojení třmenem
-
ID výrobku:1789790000Obalová jednotka:10 ks
Šroubové svorníkové svorky, Průchozí svorka, Jmenovitý průřez: 120 mm², Připojení třmenem
SvorkovniceUniverzální řadaKolíková technologieŘada WF/WFF1 Kolík120 mm²
SvorkovniceUniverzální řadaKolíková technologieŘada WF/WFF2 Kolíky120 mm²
