Vlastnosti

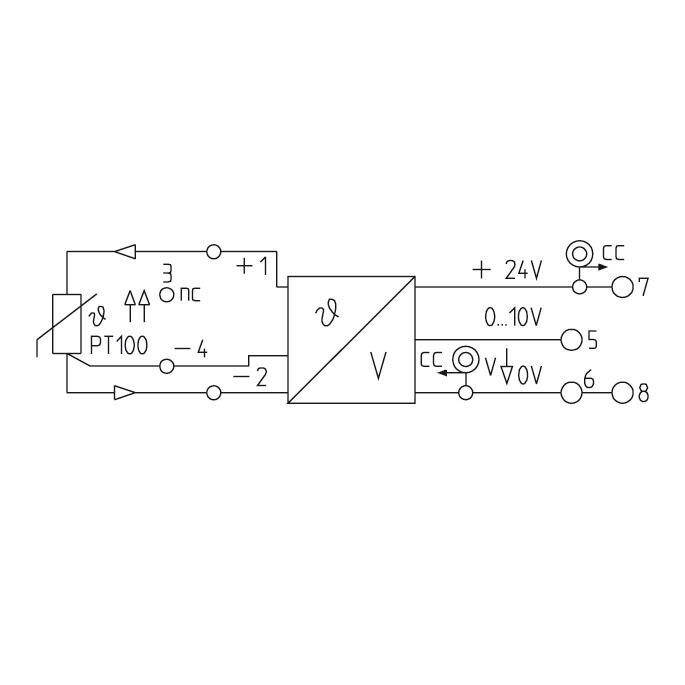

| Verze | RTD transformátor, PT100, technologie 2/3vodičového připojení, S možností konfigurace, Vstup : Teplota, PT100 (3 vodiče), Výstup : 0-10 V |
| Objednací číslo | 8432130000 |
| Typ | WTZ4 PT100/3 V 0-10V |
| EAN | 4032248110131 |
| Množství | 1 ks |
| Stav objednávky | Tento produkt v budoucnu už nebude k dispozici. |
| K dispozici do | 30.12.2023 |
| Alternativní výrobek | [7760054183](~/p/7760054183) |
| Hloubka | 112,4 mm |
| Hloubka (v palcích) | 4,425 inch |
| Šířka | 12,5 mm |
| Šířka (v palcích) | 0,492 inch |
| Délka | 92,4 mm |
| Délka (v palcích) | 3,638 inch |
| Čistá hmotnost | 120 g |
| Skladovací teplota | -20 °C...85 °C |
| Provozní teplota | 0 °C...55 °C |
| SIL v souladu s IEC 61508 | Žádné |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c2a21576-d875-4548-ae68-5e7f85ddf0c7 |
| Počet vstupů | 1 |
| Sensor supply | 1,45 mA |
| Snímač | PT100 (3 wire) |
| Temperature input range | Nastavitelné od -200 do +800 °C |
| napětí impedance zátěže | ≥ 1 kΩ |
| Počet výstupů | 1 |
| Proud impedance zátěže | ≤ 500 Ω |
| Výstupní napětí, pozn. | 0...10 V |
| Galvanické oddělení | Bez oddělení |
| Konfigurace |
DIP přepínač
Potenciometr a PT100-Simulátor |
| Linearita | Ano |
| Lišta | TS 35 |
| Napájecí napětí | 24 V DC ± 20 % |
| Přesnost | ± 0,5 % rozsahu měření |
| Spotřeba proudu | < 38 mA @ IOUT = 20 mA |
| Teplotní součinitel |
Měřicí rozsah ≥ 200 K: ≤ 200 ppm/K (typ. 80 ppm/K) 100 K < = měřicí rozsah < 200 K: < 250 ppm/K (typ. 100 ppm/K) |
| Galvanické oddělení | Bez oddělení |
| Normy EMC |
EN 55011
EN 61000-6 |
| Typ připojení | Připojení s kotevní svorkou |
| Délka odizolování, jmenovité připojení | 7 mm |
| Rozsah sevření, jmenovité připojení | 1,5 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Upínací rozsah, max. | 2,5 mm² |
| Informace o produktu |
Tento produkt bude brzy nahrazen novým produktem. Prosíme nepoužívejte jej s novými systémy. Prosíme kontsktujte naši technickou podporu. |
| Osvědčení/Certifikát/Prohlášení o shodě | [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35431) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206129) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8432130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8432130000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8432130000&norm=0) |
| Oznámení o změně produktu | [20220218 Technical change - WAVE series’ signal conditioners WS WZ](https://mdcop.weidmueller.com/mediadelivery/asset/900_252007) |
| Uživatelská dokumentace | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35493) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002919 |
| ETIM 7.0 | EC002919 |
| ETIM 8.0 | EC002919 |
| ETIM 9.0 | EC002919 |
| ECLASS 9.0 | 27-21-01-29 |
| ECLASS 9.1 | 27-21-01-29 |
| ECLASS 10.0 | 27-21-01-29 |
| ECLASS 11.0 | 27-21-01-29 |
| ECLASS 12.0 | 27-21-01-29 |
| ECLASS 13.0 | 27-21-01-29 |
| Dlouhá specifikace |
PT100 převodník na měření teploty, konfigurovatelný pomocí přepínačů DIP, technologie 3-vodičového připojení Typ WTZ4 PT100/3 V 0-10V |
| Krátká specifikace |
PT100 převodník na měření teploty, konfigurovatelný pomocí přepínačů DIP, technologie 3-vodičového připojení |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
