Vlastnosti
| Verze | Upínací třmen (přípojnice), Upínací třmen, černá, 16 mm², Šířka: 10 mm, M 4, Ocel |
| Číslo objednávky | 0502810000 |
| Typ | ZB 16K SW |
| GTIN (EAN) | 4008190332563 |
| Množství | 50 ks |
| Hloubka | 26,8 mm |
| Hloubka (v palcích) | 1,055 inch |
| Výška | 19 mm |
| Výška (v palcích) | 0,748 inch |
| Šířka | 10 mm |
| Šířka (v palcích) | 0,394 inch |
| Čistá hmotnost | 8,74 g |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Ocel |
| Izolační materiál | PA |
| Barevný | černá |
| Č. osvědčení (ATEX) | DEMKO03ATEX136028U |
| Č. osvědčení (IECEX) | IECEXULD13.0005U |
| Průřez vodiče max. (ATEX) | 16 mm² |
| Průřez vodiče max. (IECEX) | 16 mm² |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Značení EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU značka | II 2 G D |
| Bezpečnostní upozornění |
Installation instructions: The potential equalisation (PE) rail modules are suitable for use in housings in atmospheres with flammable gases and dust. For use in areas with flammable gases, these housings must meet the requirements of EN 60079-0 and EN 60079-7. For use in areas with flammable dust, these housings must meet the requirements of EN 60079-0 and EN 60079-31. When combined with other terminal block ranges and sizes, and when other accessories are used, you must comply with the clearance and creepage distances given. Regarding accessory use, the manufacturer's instructions must be followed. List of restrictions: The PE rail modules are considered one component, with Ex marking when used with the busbar holders of type SH and WEW. When used independently, the above named components are not covered by this certificate. |
| Verze | pro přípojnici 10 x 3 mm |
| Návod k instalaci | Průchodka (pouzdro) |
| Typ montáže | Přišroubováno |
| Průřez připojení vodiče, pevné jádro, max. | 16 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 16 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 2,5 mm² |
| Průřez připojení vodičů, splétané, max. | 25 mm² |
| Průřez připojení vodičů, splétané, min. | 16 mm² |
| Svěrný šroub | M 4 |
| Typ připojení | Upínací třmen |
| Upínací rozsah, max. | 25 mm² |
| Upínací rozsah, min. | 2,5 mm² |
| Utahovací moment, min. | 2,6 Nm |
| Průřez vodiče max. (CSA) | 6 AWG |
| Průřez vodiče min. (CSA) | 12 AWG |
| Č. osvědčení (CSA) | 12400-237 |
| Návod k instalaci | Průchodka (pouzdro) |
| Jmenovitý průřez | 16 mm² |
| Průřez vodiče propojení v terénu max. (UR) | 4 AWG |
| Průřez vodiče propojení v terénu min. (UR) | 12 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 4 AWG |
| Průřez vodiče propojení z výroby min. (UR) | 12 AWG |
| Č. osvědčení (UR) | E60693 |

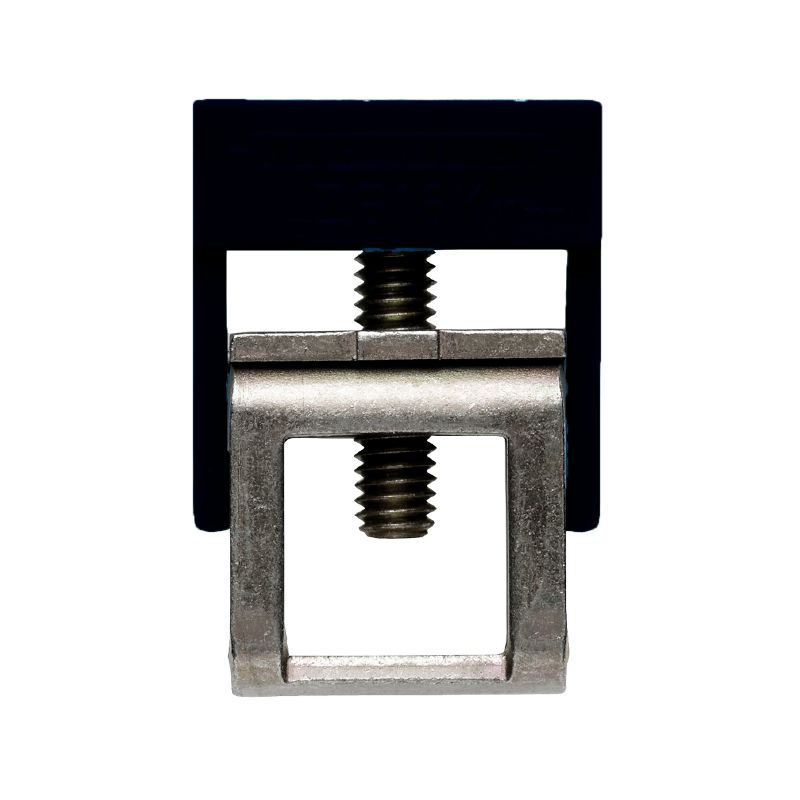

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35700)
[UKCA Attestation of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_255566) [UKCA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_255567) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45799) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0502810000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0502810000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-46 |
| ECLASS 12.0 | 27-14-11-46 |
| ECLASS 13.0 | 27-25-01-16 |
| ECLASS 14.0 | 27-25-01-16 |
| Schválení |      |
| ROHS | Shoda |
| UL File Number Search | [Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Č. osvědčení (UR) | E60693 |
