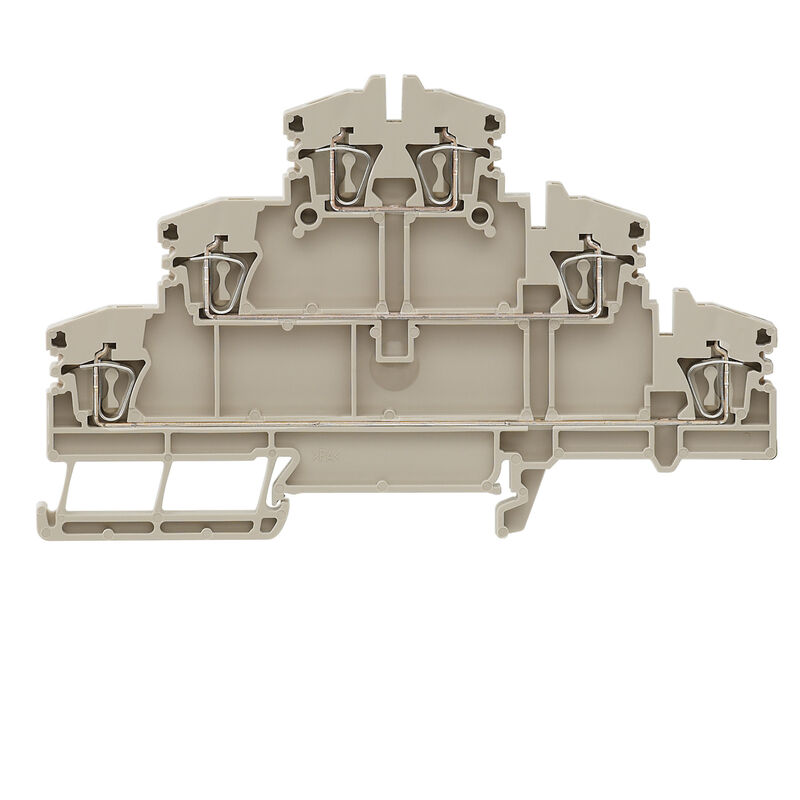

ZDLD 2.5-2N

Többemeletes sorkapocs, Húzórugós csatlakozás, 2.5 mm², 500 V, 20 A, sötétbézs

Cikkszám 1782300000

Általános rendelési adatok

Változat	Többemeletes sorkapocs, Húzórugós csatlakozás, 2.5 mm², 500 V, 20 A, sötétbézs
Rendelési szám	1782300000
Típus	ZDLD 2.5-2N
GTIN (EAN)	4032248176526
Qty.	50 Darab

Méretek és tömegek

Mélység	69 mm
Mélység (coll)	2,717 inch
Mélység DIN sínnel együtt	70 mm
Magasság	110,5 mm
Magasság (coll)	4,35 inch
Szélesség	5,1 mm
Szélesség (coll)	0,201 inch
Nettó tömeg	16,8 g

Hőmérsékletek

Tárolási hőmérséklet	-25 °C...55 °C
Ambient temperature	-5 °C…40 °C
Folyamatos üzemi hőmérséklet., min.	-50 °C
Folyamatos üzemi hőmérséklet., max.	120 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

Anyag adatok

Anyag	Wemid
Szín	sötétbézs
UL 94 éghetőségi osztály	V-0

Rendszer specifikációk

Változat	Húzókengyeles csatlakozás dugaszolható keresztösszekötőhöz Egyik oldalon szabad vég
Véglap szükséges	Igen
Potenciálok száma	3
Szintek száma	3
Rögzítési pontok száma szintenként	2
Keresztkötött szintek belül	Nem
PE-csatlakozás	Nem
Sín	TS 35

Kiegészítő műszaki adatok

Felszerelés típusa	Felpattintható
Hasonló kapcsok száma	1
Nyitott oldala	jobb
Robbanásbiztosság szempontjából bevizsgált változat	Nem
Telepítési útmutató	Közvetlen rögzítés

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakozás típusa, kiegészítő csatlakozás

Húzórugós csatlakozás

Rögzíthető vezetékek (névleges csatlakozás)

Csatlakozás típusa	Húzórugós csatlakozás
Csatlakozás típusa 2	Húzórugós csatlakozás
Csatlakozási irány	felső
Csatlakozások száma	6
Csupaszolási hossz	10 mm
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.	0,5 mm²
Kés mérete	0,6 x 3,5 mm
Mérőeszköz, IEC 60947-1	A2
Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1	Tube length: névleges: 10 mm Vezetékcsatlakozás keresztmetszete: névleges: 0,5 mm² Tube length: névleges: 10 mm Vezetékcsatlakozás keresztmetszete: névleges: 0,75 mm² Tube length: névleges: 10 mm Vezetékcsatlakozás keresztmetszete: névleges: 1 mm² Tube length: névleges: 10 mm Vezetékcsatlakozás keresztmetszete: névleges: 1,5 mm² Tube length: névleges: 10 mm Vezetékcsatlakozás keresztmetszete: névleges: 2,5 mm²
Műanyag galléros érvéghüvely csőhossza DIN 46228/4	Tube length: min.: 6 mm max.: 10 mm Vezetékcsatlakozás keresztmetszete: névleges: 0,5 mm² Tube length: min.: 6 mm max.: 10 mm Vezetékcsatlakozás keresztmetszete: névleges: 0,75 mm² Tube length: min.: 6 mm max.: 10 mm Vezetékcsatlakozás keresztmetszete: névleges: 1 mm² Tube length: min.: 8 mm max.: 10 mm Vezetékcsatlakozás keresztmetszete: névleges: 1,5 mm² Tube length: névleges: 8 mm Vezetékcsatlakozás keresztmetszete: névleges: 2,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.	2,5 mm²
Rögzítési tartomány, névleges csatlakozás, min.	0,08 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.	0,5 mm²
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 26
Vezeték csatlakozási keresztmetszet, finomsodratú, max.	2,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.	0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.	1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.	1,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.	4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.	0,5 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás	2,5 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás	0,5 mm²

CSA névleges adatok

B feszültség nagyság (CSA)	300 V
B áram nagyság (CSA)	15 A
D feszültség nagyság (CSA)	300 V
D áram nagyság (CSA)	10 A
Tanúsítvány száma (CSA)	200039-1228250
Vezeték keresztmetszet, max. (CSA)	12 AWG
Vezeték keresztmetszet, min. (CSA)	26 AWG

Általános

Szabványok	IEC 60947-7-1
Sín	TS 35
Telepítési útmutató	Közvetlen rögzítés
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 26

Névleges adatok

Névleges keresztmetszet	2,5 mm²
Névleges feszültség	500 V
Névleges DC feszültség	500 V
Névleges áram	20 A
Áram maximum vezetékoknál	20 A
Szabványok	IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint	1,33 mΩ
Névleges lökőfeszültség	6 kV
Teljesítményveszteség az IEC 60947-7-x szerint	0,77 W
Szennyezés súlyossága	3

UL névleges adatok

B feszültség nagyság (UR)	300 V
B áram nagyság (UR)	15 A
D feszültség nagyság (UR)	300 V
D áram nagyság (UR)	10 A
Tanúsítvány száma (UR)	E60693
Vezetékméret, gyári vezetékezés, max. (UR)	12 AWG
Vezetékméret, gyári vezetékezés, min. (UR)	26 AWG
Vezetékméret, terepi vezetékezés, max. (UR)	12 AWG
Vezetékméret, terepi vezetékezés, min. (UR)	26 AWG

Letöltések

Approval/Certificate/Document of Conformity	RINA Certificate CE Declaration of Conformity UKCA declaration of conformity Confirmation of Standards EN 45545-2_2020-10
Engineering Data	CAD data -- STEP
Eplan Data Portal	Eplan data
CADENAS eCATALOG	CAX data
WSCAD Universe	WSCAD data
User Documentation	StorageConditionsTerminalBlocks User Manual Z-Series
Katalógusok	Catalogues in PDF-format

Besorolások

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9,1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-02
ECLASS 14.0	27-25-01-02
ECLASS 15.0	27-25-01-02

Tanúsítványok

Jóváhagyások
ROHS	Megfelel
UL File Number Search	UL weboldal
Tanúsítvány száma (UR)	E60693
