Vlastnosti
| Verze | Průchozí svorka, Připojení s kotevní svorkou, 16 mm², 800 V, 76 A, Tmavě béžová |
| Číslo objednávky | 1768320000 |

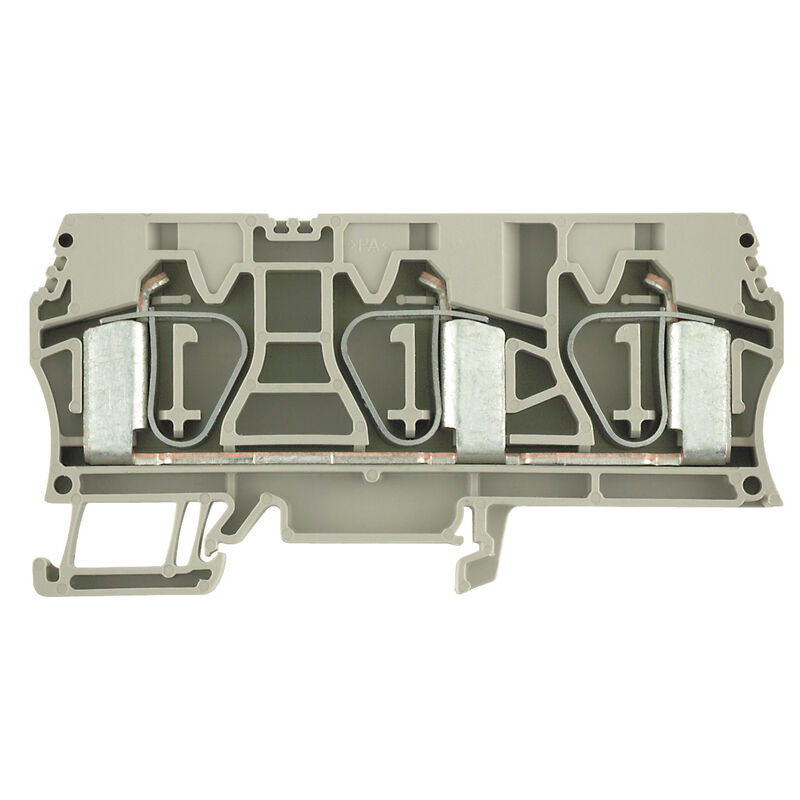

| Typ | ZDU 16/3AN |
| GTIN (EAN) | 4032248122813 |
| Množství | 20 ks |
| Hloubka | 50,5 mm |
| Hloubka (v palcích) | 1,988 inch |
| Hloubka včerně DIN lišty | 51,5 mm |
| Výška | 99 mm |
| Výška (v palcích) | 3,898 inch |
| Šířka | 12,1 mm |
| Šířka (v palcích) | 0,476 inch |
| Čistá hmotnost | 51,474 g |
| Skladovací teplota | -25 °C...55 °C |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Uhlíková stopa výrobku |
|
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | DEMKO15ATEX1467U |
| Č. osvědčení (IECEX) | IECEXULD15.0008U |
| Max. napětí (ATEX) | 690 V |
| Proud (ATEX) | 66 A |
| Průřez vodiče max. (ATEX) | 25 mm² |
| Max. napětí (IECEX) | 690 V |
| Proud (IECEX) | 66 A |
| Průřez vodiče max. (IECEX) | 25 mm² |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Značení EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU značka | II 2 G D |
| Verze |
Připojení tažnou pružinou
pro zásuvné propojení Jeden konec bez konektoru |
| Nutná koncová deska | Ano |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 3 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 |
| Otevřené strany | pravá |
| Počet podobných svorek | 1 |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ano |
| Typ připojení, další připojení | Připojení s kotevní svorkou |
| Délka odizolování | 18 mm |
| Měřidlo podle IEC 60947-1 | A7 |
| Počet připojení | 3 |
| Průřez propojení AWG, max. | AWG 4 |
| Průřez propojení AWG, min. | AWG 14 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 16 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 16 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 1,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 16 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 16 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 1,5 mm² |
| Průřez připojení vodičů, splétané, max. | 25 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | Připojení s kotevní svorkou |
| Upínací rozsah, max. | 25 mm² |
| Upínací rozsah, min. | 1,5 mm² |
| Velikost nože | 1,0 x 5,5 mm |
| Průřez vodiče max. (CSA) | 4 AWG |
| Průřez vodiče min. (CSA) | 14 AWG |
| Velikost napětí B (CSA) | 600 V |
| Velikost napětí C (CSA) | 600 V |
| Velikost napětí D (CSA) | 600 V |
| Velikost proudu B (CSA) | 65 A |
| Velikost proudu C (CSA) | 65 A |
| Velikost proudu D (CSA) | 5 A |
| Č. osvědčení (CSA) | 200039-1152892 |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 4 |
| Průřez propojení AWG, min. | AWG 14 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 16 mm² |
| Jmenovité napětí | 800 V |
| Jmenovité DC napětí | 800 V |
| Jmenovitý proud | 76 A |
| Proud při maximu vodičů | 76 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 0,42 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 2,43 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (UR) | 4 AWG |
| Průřez vodiče propojení v terénu min. (UR) | 14 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 4 AWG |
| Průřez vodiče propojení z výroby min. (UR) | 14 AWG |
| Velikost napětí C (UR) | 600 V |
| Velikost proudu C (UR) | 65 A |
| Č. osvědčení (UR) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68587)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253968) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969) [17-AV4BO-0546U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318069) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37092) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211851) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1768320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1768320000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1768320000&norm=0) |
| Oznámení o změně produktu | [PCN ZDU16 3AN ZPE16 3AN ATEX IECEx change](https://mdcop.weidmueller.com/mediadelivery/asset/900_200593) |
| Uživatelská dokumentace |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI ZDU/ZPE 16/3AN](https://mdcop.weidmueller.com/mediadelivery/asset/900_188877) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Schválení |           |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E60693 |
