Propriétés
| Version | Équerre de blocage, Beige foncé, TS 35, V-2, Wemid, Largeur: 8 mm, 100 °C |
| Référence | 8630740000 |

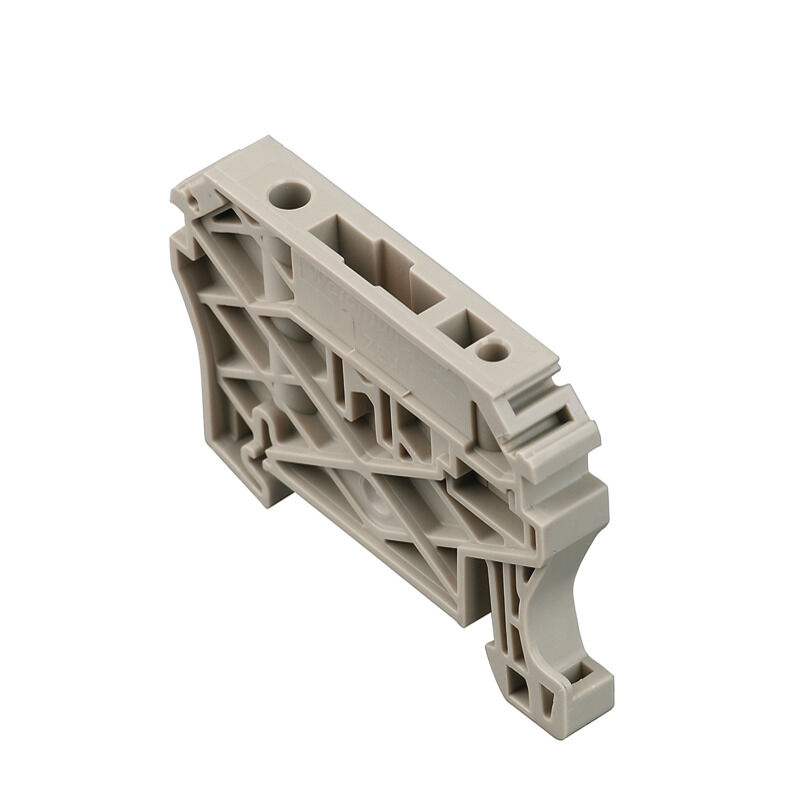

| Type | ZEW 35/2 |
| GTIN (EAN) | 4032248348916 |
| Qté. | 20 Pièce |
| Profondeur | 40 mm |
| Profondeur (pouces) | 1,575 inch |
| Hauteur | 55 mm |
| Hauteur (pouces) | 2,165 inch |
| Largeur | 8 mm |
| Largeur (pouces) | 0,315 inch |
| Poids net | 7,4 g |
| Température ambiante | -5 °C…40 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 100 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-2 |
| Version | pour bornes |
| Rail | TS 35 |
| Blocage | sans vis |
| Instruction de montage | Montage direct |
| Type de montage | monté |
| Décalage TS 35 | 41 mm |
| Instruction de montage | Montage direct |
| Rail | TS 35 |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66679) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8630740000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8630740000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8630740000&norm=0) |
| Documentation utilisateur | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001041 |
| ETIM 7.0 | EC001041 |
| ETIM 8.0 | EC001041 |
| ETIM 9.0 | EC001041 |
| ETIM 10.0 | EC001041 |
| ECLASS 9.0 | 27-14-11-35 |
| ECLASS 9.1 | 27-14-11-35 |
| ECLASS 10.0 | 27-14-11-35 |
| ECLASS 11.0 | 27-14-11-35 |
| ECLASS 12.0 | 27-14-11-35 |
| ECLASS 13.0 | 27-25-03-02 |
| ECLASS 14.0 | 27-25-03-02 |
| ECLASS 15.0 | 27-25-03-02 |
| ROHS | Conforme |
