Vlastnosti
| Verze | Svorka iniciátoru/aktoru, Připojení s kotevní svorkou, 1.5 mm², Základna, Připojení tažnou pružinou, s LED, lze zapojit, LED |
| Číslo objednávky | 1652020000 |

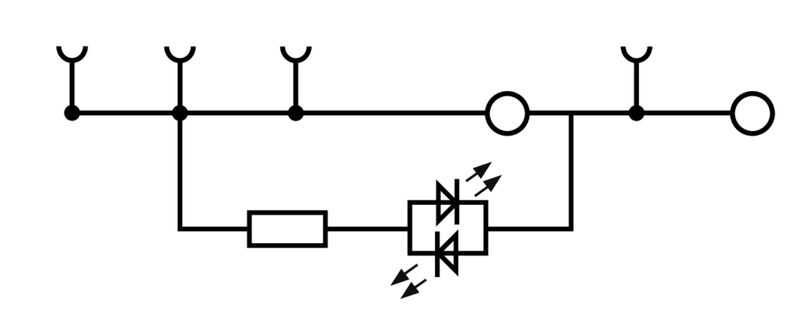

| Typ | ZIA 1.5/4L-1S/LD |
| GTIN (EAN) | 4008190401672 |
| Množství | 50 ks |
| Hloubka | 45,5 mm |
| Hloubka (v palcích) | 1,791 inch |
| Hloubka včerně DIN lišty | 46 mm |
| Výška | 81,5 mm |
| Výška (v palcích) | 3,209 inch |
| Šířka | 5,08 mm |
| Šířka (v palcích) | 0,2 inch |
| Čistá hmotnost | 6,57 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Základna
Připojení tažnou pružinou s LED lze zapojit |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 2 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Elektronická součástka | červená LED |
| Otevřené strany | pravá |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ne |
| Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max. | 1,5 mm² |
| Dvojdutinka, max. | 0,75 mm² |
| Dvojdutinka, max. | 0,5 mm² |
| Délka odizolování | 7 mm |
| Měřidlo podle IEC 60947-1 | A1 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 14 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 2,5 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 1,5 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | Připojení s kotevní svorkou |
| Typ připojení 2 | Připojení s kotevní svorkou |
| Upínací rozsah, max. | 2,5 mm² |
| Upínací rozsah, min. | 0,13 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (CSA) | 14 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Velikost napětí B (CSA) | 300 V |
| Velikost napětí D (CSA) | 300 V |
| Velikost proudu B (CSA) | 10 A |
| Velikost proudu D (CSA) | 10 A |
| Č. osvědčení (CSA) | 200039-1068678 |
| TS 35 offset | 40,5 mm |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 14 |
| Průřez propojení AWG, min. | AWG 26 |
| Standardy | V souladu s normou IEC 60947-7-1 |
| Jmenovitý průřez | 1,5 mm² |
| Jmenovité napětí | 30 V |
| Jmenovité DC napětí | 30 V |
| Jmenovitý proud | 17,5 A |
| Standardy | V souladu s normou IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1,83 mΩ |
| Jmenovité impulzní výdržné napětí | 4 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,56 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (UR) | 14 AWG |
| Průřez vodiče propojení v terénu min. (UR) | 26 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 14 AWG |
| Průřez vodiče propojení z výroby min. (UR) | 26 AWG |
| Velikost napětí D (UR) | 300 V |
| Velikost proudu D (UR) | 10 A |
| Č. osvědčení (UR) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36901)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44706) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1652020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1652020000) |
| Uživatelská dokumentace |
[Beipackzettel_ZIA.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35406)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000900 |
| ETIM 7.0 | EC000900 |
| ETIM 8.0 | EC000900 |
| ETIM 9.0 | EC000900 |
| ECLASS 9.0 | 27-14-11-28 |
| ECLASS 9.1 | 27-14-11-28 |
| ECLASS 10.0 | 27-14-11-28 |
| ECLASS 11.0 | 27-14-11-28 |
| ECLASS 12.0 | 27-14-11-28 |
| ECLASS 13.0 | 27-25-01-12 |
| ECLASS 14.0 | 27-25-01-12 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E60693 |
