Vlastnosti
| Verze | Z řada, Zásuvný konektor, Béžová, Přímá montáž |
| Objednací číslo | 1854990000 |

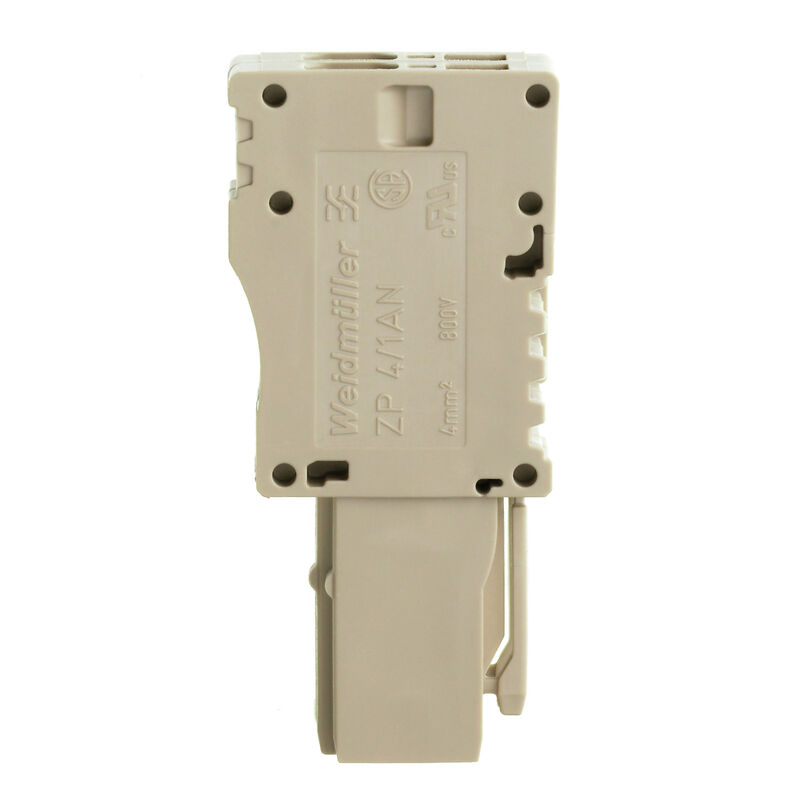

| Typ | ZP 4/1AN/2 |
| EAN | 4032248396061 |
| Množství | 25 ks |
| Hloubka | 47,5 mm |
| Hloubka (v palcích) | 1,87 inch |
| Výška | 22,5 mm |
| Výška (v palcích) | 0,886 inch |
| Šířka | 13 mm |
| Šířka (v palcích) | 0,512 inch |
| Čistá hmotnost | 11,11 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 |
| Trvalá provozní teplota, max. | 120 |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Sada konektorů
lze zapojit Připojení tažnou pružinou |
| Nutná koncová deska | Ne |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Návod k instalaci | Přímá montáž |
| Otevřené strany | zařeno |
| Typ montáže | Zapojeno |
| Délka odizolování | 12 mm |
| Délka tubusu pro dvojitou koncovku |
|
| Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1 |
|
| Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4 |
|
| Měřidlo podle IEC 60947-1 | A3 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 10 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 4 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 6 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 6 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | Připojení s kotevní svorkou |
| Upínací rozsah, max. | 6 mm² |
| Upínací rozsah, min. | 0,13 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (CSA) | 10 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Velikost napětí C (CSA) | 600 V |
| Velikost proudu C (CSA) | 28 A |
| Č. osvědčení (CSA) | 200039-1720292 |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 2 |
| Průřez propojení AWG, max. | AWG 10 |
| Průřez propojení AWG, min. | AWG 26 |
| Standardy | V souladu s normou IEC 60947-7-1 |
| Jmenovitý průřez | 4 mm² |
| Jmenovité napětí | 800 V |
| Jmenovité DC napětí | 800 V |
| Jmenovitý proud | 32 A |
| Proud při maximu vodičů | 32 A |
| Standardy | V souladu s normou IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,02 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (cURus) | 10 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 26 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 10 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 26 AWG |
| Velikost napětí C (cURus) | 600 V |
| Velikost proudu C (cURus) | 28 A |
| Č. osvědčení (cURus) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64390) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1854990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1854990000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1854990000&norm=0) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
