Vlastnosti
Verze | Příslušenství, Spojovací konektor, 24 A |
Číslo objednávky | 1633220000 |

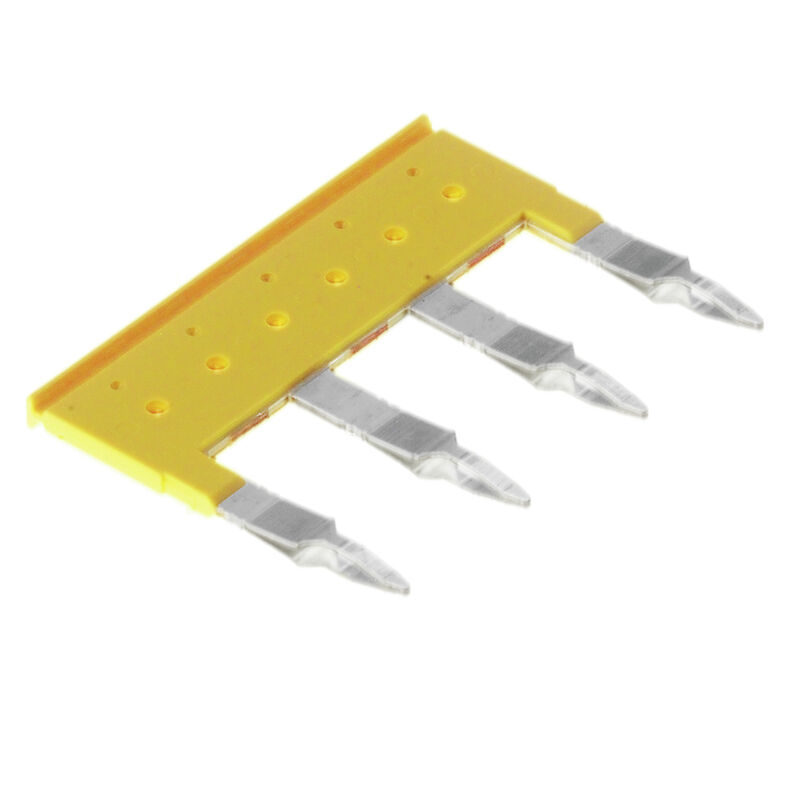

Typ | ZQS 2.5/4 |
GTIN (EAN) | 4008190263409 |
Množství | 20 ks |
Hloubka | 31,6 mm |
Hloubka (v palcích) | 1,244 inch |
Výška | 41 mm |
Výška (v palcích) | 1,614 inch |
Šířka | 2,8 mm |
Šířka (v palcích) | 0,11 inch |
Čistá hmotnost | 5,55 g |
Skladovací teplota | -25 °C...55 °C |
Trvalá provozní teplota, min. | -50 |
Trvalá provozní teplota, max. | 120 |
Stav souladu se směrnicí RoHS | V souladu bez výjimky |
REACH SVHC | No SVHC above 0.1 wt% |
Materiál | Wemid |
Barevný | Žlutá |
Klasifikace hořlavosti UL 94 | V-0 |
Verze | Pro svorky |
Návod k instalaci | Přímá montáž |
Typ upevnění | Zapojeno |
Verze testovaná ve výbušném prostředí | Ne |
Jmenovitý proud, více pólů | 10 A |
Počet propojených svorkovnic | 4 |
Typ | Spojovací konektor |
Rozteč v mm (P) | 12 mm |
Návod k instalaci | Přímá montáž |
Počet pólů | 4 |
Jmenovitý proud | 24 A |
Informace o produktu | Z důvodu stability a teploty je možné vylomit pouze 60 % kontaktních prvků Použití křížových konektorů snižuje jmenovité napětí na 400 VNapětí se snížilo na 25 V, pokud jsou použity křížové spoje s prázdnými řeznými hranami |
Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62428) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1633220000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1633220000) |
Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000489 |
ETIM 7.0 | EC000489 |
ETIM 8.0 | EC000489 |
ETIM 9.0 | EC000489 |
ECLASS 9.0 | 27-14-11-40 |
ECLASS 9.1 | 27-14-11-40 |
ECLASS 10.0 | 27-14-11-40 |
ECLASS 11.0 | 27-14-11-40 |
ECLASS 12.0 | 27-14-11-40 |
ECLASS 13.0 | 27-25-03-03 |
ECLASS 14.0 | 27-25-03-03 |
ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:1616470000Obalová jednotka:10 ks
Z řada, Svorka pojistky, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, Tmavě béžová, Přímá montáž
-
ID výrobku:1616480000Obalová jednotka:10 ks
Z řada, Svorka pojistky, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, Tmavě béžová, Přímá montáž
-
ID výrobku:1616490000Obalová jednotka:10 ks
Z řada, Svorka pojistky, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, Tmavě béžová, Přímá montáž
-
ID výrobku:1616460000Obalová jednotka:10 ks
Z řada, Svorka pojistky, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, Tmavě béžová, Přímá montáž
-
ID výrobku:1616500000Obalová jednotka:10 ks
Z řada, Svorka pojistky, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, Tmavě béžová, Přímá montáž
SvorkovniceUniverzální řadaTechnologie svorky s tažnou pružinouŘada ZStandardníPojistkové svorky1vrstvé2.5 mm²1 1/4"x1/4" pojistka
