Vlastnosti
| Verze | Z řada, Svorka pojistky, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, Tmavě béžová, Přímá montáž |
| Číslo objednávky | 1616490000 |

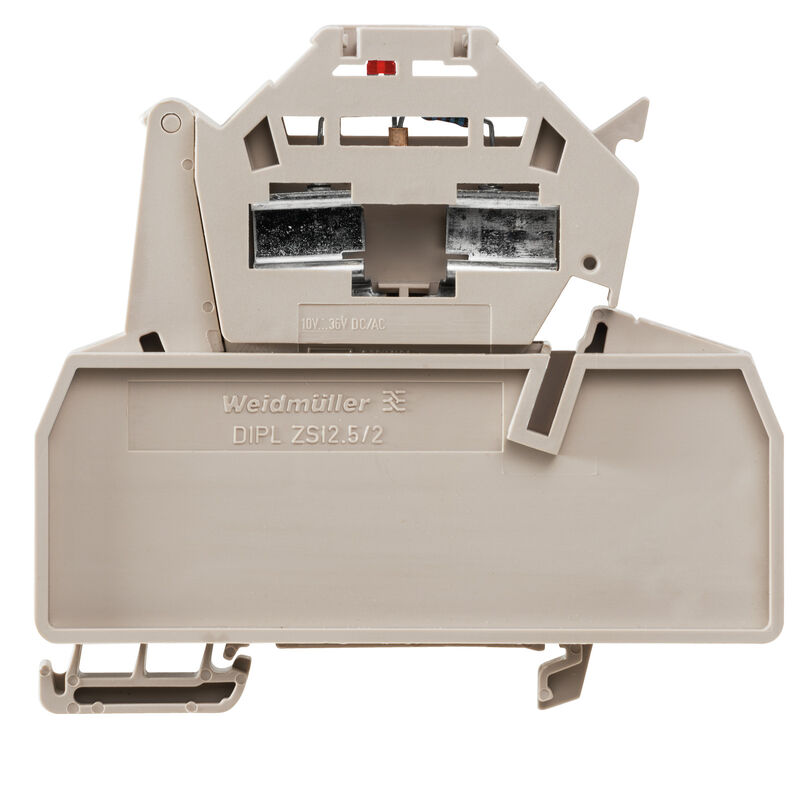

| Typ | ZSI 2.5/2/LD 120AC |
| GTIN (EAN) | 4008190196653 |
| Množství | 10 ks |
| Hloubka | 73 mm |
| Hloubka (v palcích) | 2,874 inch |
| Hloubka včerně DIN lišty | 74 mm |
| Výška | 79,5 mm |
| Výška (v palcích) | 3,13 inch |
| Šířka | 11,9 mm |
| Šířka (v palcích) | 0,469 inch |
| Čistá hmotnost | 28,3 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Připojení tažnou pružinou
Pojistková kazeta s LED pro zásuvné propojení zavřené |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Návod k instalaci | Přímá montáž |
| Otevřené strany | pravá |
| Počet podobných svorek | 1 |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ne |
| Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max. | 2,5 mm² |
| Směr připojení | vrchol |
| Typ připojení, další připojení | Připojení s kotevní svorkou |
| Délka odizolování | 10 mm |
| Měřidlo podle IEC 60947-1 | A3 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | Připojení s kotevní svorkou |
| Typ připojení 2 | Připojení s kotevní svorkou |
| Upínací rozsah, max. | 4 mm² |
| Upínací rozsah, min. | 0,13 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (CSA) | 12 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Č. osvědčení (CSA) | 200039-1152892 |
| Min. provozní napětí displeje | 60 V |
| Typ napětí ukazatele | AC/DC |
| Displej | červená LED |
| Držák pojistky (držák kazety) | otočné |
| Kazetová pojistka | G-Si. 6,3 x 32 |
| Provozní napětí, max. | 120 V |
| Typ napětí ukazatele | AC/DC |
| Ztráta výkonu ochrany proti přetížení a zkratu pro jednotlivé uspořádání | 2,5 W při 2,5 A při 40°C |
| Ztráta výkonu ochrany proti přetížení a zkratu pro kompozitní uspořádání | 2,5 W při 2,5 A při 29°C |
| Ztráta výkonu pouze ochrany proti zkratu pro jednotlivé uspořádání | 4,0 W při 10,0 A při 46°C |
| Ztráta výkonu pouze ochrany proti zkratu pro kompozitní uspořádání | 2,5 W při 2,5 A při 72°C |
| Lišta | TS 35 |
| Návod k instalaci | Přímá montáž |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Standardy | IEC 60947-7-3 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 120 V |
| Jmenovité napětí k sousední svorce | 500 V |
| Jmenovité DC napětí | 120 V |
| Jmenovitý proud | 12 A |
| Proud při maximu vodičů | 12 A |
| Standardy | IEC 60947-7-3 |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (UR) | 12 AWG |
| Průřez vodiče propojení v terénu min. (UR) | 26 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 12 AWG |
| Průřez vodiče propojení z výroby min. (UR) | 26 AWG |
| Č. osvědčení (UR) | E60693 |
| Informace o produktu | Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Llyods Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153740)
[RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312357) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36923) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224815) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1616490000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1616490000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1616490000&norm=0) |
| Uživatelská dokumentace |
[Beipackzettel_SAKS_GL_LD.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35558)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Schválení |        |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E60693 |
