ZT 2.5/3AN/1 GN
Изображение изделия
ZT 2.5/3AN/1 GN

ZT 2.5/3AN/1 GN

Данный продукт вскоре больше не будет доступен.

Альтернативный продукт: 1815090000

Z-серия, Клемма со встроенным разъемом, Расчетное сечение: 2.5 mm², Пружинное соединение, Непосредственный монтаж

№ продукта 1935460000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 32 Связанные продукты 162
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Параметры системы Дополнительные технические данные Зажимаемые провода (дополнительное соединение) Зажимаемые провода (расчетное соединение) Расчетные данные согласно CSA Размеры Общие сведения Расчетные данные Расчетные данные согласно UL Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Z-серия, Клемма со встроенным разъемом, Расчетное сечение: 2.5 mm², Пружинное соединение, Непосредственный монтаж
Заказ №
1935460000
Тип
ZT 2.5/3AN/1 GN
GTIN (EAN)
4032248600090
Кол.
50 Штука
Статус поставки
Эта артикул в перспективе будет недоступен.
Доступно до
30.03.2022
Альтернативный продукт
[1815090000](~/p/1815090000)

Размеры и массы

Глубина
34,5 mm
Глубина (дюймов)
1,358 inch
Глубина с DIN-рейкой
35 mm
Высота
71,5 mm
Высота (в дюймах)
2,815 inch
Ширина
5,1 mm
Ширина (в дюймах)
0,201 inch
Масса нетто
8,66 g

Температуры

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Температура при длительном использовании, мин.
-50 °C
Температура при длительном использовании, макс.
120 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Характеристики материала

기본 재질
Материал Wemid
Colori
зеленый
Classe d'infiammabilità UL 94
V-0

Параметры системы

버전

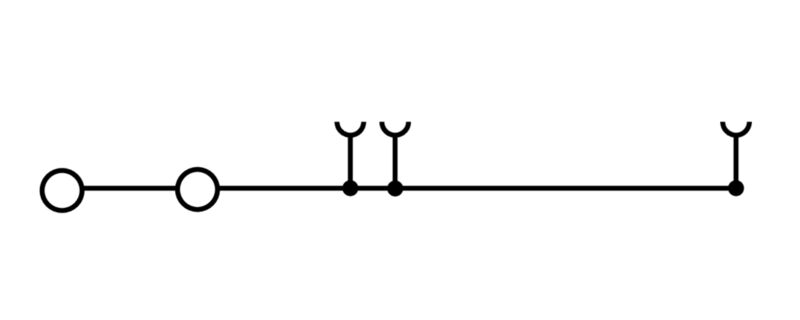

2 пружинных соединения - 1 разъем
втычной
Number of potentials
1
Количество уровней
1
Количество контактных гнезд на уровень
3
Numero di potenziali per piano
1
Piani ponticellati internamente
Нет
Укомплектованная монтажная рейка
TS 35

Дополнительные технические данные

Вид монтажа
зафиксированный
Указание по установке
Непосредственный монтаж

Зажимаемые провода (дополнительное соединение)

Тип соединения, дополнительное соединение
Втычное соединение

Зажимаемые провода (расчетное соединение)

Вид соединения
Пружинное соединение
Вид соединения 2
Втычное соединение
Диапазон зажима, макс.
4 mm²
Диапазон зажима, мин.
0,13 mm²
Длина зачистки изоляции
10 mm
Калибровая пробка согласно 60 947-1
A2
Количество соединений
3
Направление соединения
сверху
Поперечное сечение подключаемого провода AWG, макс.
AWG 26
Поперечное сечение подключаемого провода AWG, мин.
AWG 12
Размер лезвия
0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,13 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,13 mm²
Сечение соединения проводов, твердое ядро, макс.
4 mm²
Сечение соединения проводов, твердое ядро, мин.
0,13 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,13 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,13 mm²

Расчетные данные согласно CSA

Макс. сечение провода (cCSAusX)
12 AWG
Мин. сечение провода (cCSAusX)
26 AWG
Напряжение, класс C (cCSAus)
300 V
Напряжение, класс D (cCSAus)
600 V
Сертификат № (cCSAus)
154685-1460993
Ток, класс C (cCSAus)
20 A
Ток, класс D (cCSAus)
5 A

Размеры

Смещение TS 35
47 mm

Общие сведения

Поперечное сечение подключаемого провода AWG, макс.
AWG 26
Поперечное сечение подключаемого провода AWG, мин.
AWG 12
Указание по установке
Непосредственный монтаж
Укомплектованная монтажная рейка
TS 35

Расчетные данные

Расчетное сечение
2,5 mm²
Max. voltage of clamp support & pluggable system
690 V
Номинальное напряжение пост. тока
500 V
Nominal current
24 A
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Потери мощности по стандарту IEC 60947-7-x
0,77 W

Расчетные данные согласно UL

C feszültség nagyság (cURus)
300 V
Certificate No. (cURus)
E60693
Conductor size Factory wiring max. (cURus)
12 AWG
Conductor size Field wiring min. (cURus)
26 AWG
Corrente Gr C (cURus)
20 A
Corrente Gr D (cURus)
5 A
Grandezza conduttore Field wiring max (cURus)
12 AWG
Tensión Gr D (cURus)
600 V
Vezetékméret, gyári vezetékezés, min. (cURus)
26 AWG

Классификации

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
