Vlastnosti
| Verze | Příslušenství, Adaptér zkoušečky, 11 A |
| Číslo objednávky | 1688110000 |

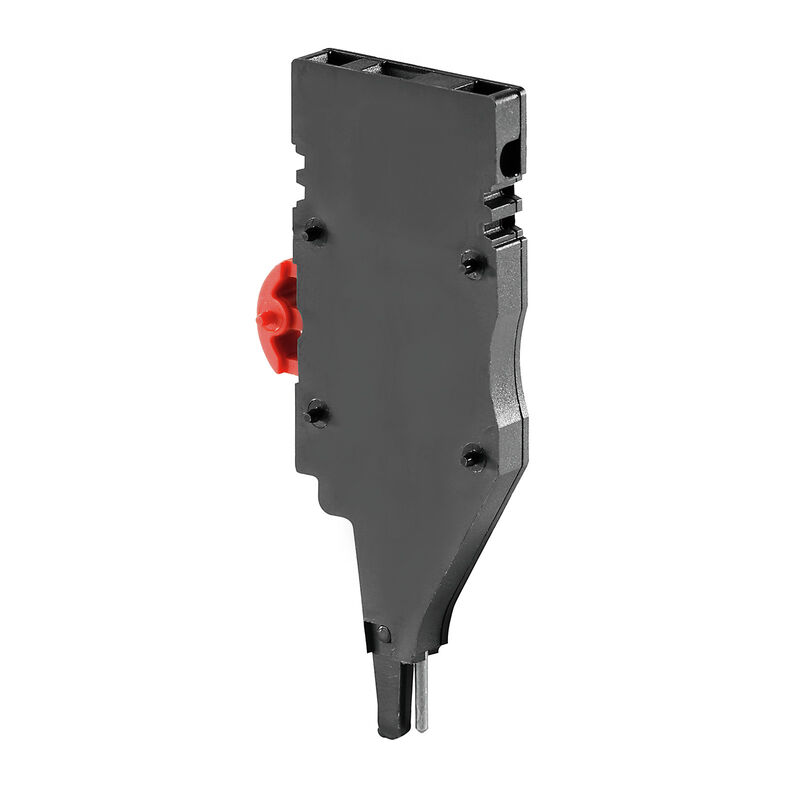

| Typ | ZTA 4 |
| GTIN (EAN) | 4008190855666 |
| Množství | 25 ks |
| Hloubka | 68,8 mm |
| Hloubka (v palcích) | 2,709 inch |
| Výška | 31 mm |
| Výška (v palcích) | 1,22 inch |
| Šířka | 5,1 mm |
| Šířka (v palcích) | 0,201 inch |
| Čistá hmotnost | 6,8 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 100 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Polyamid 66 |
| Barevný | černá |
| Klasifikace hořlavosti UL 94 | V-2 |
| Verze | Pro svorky |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 1 |
| Návod k instalaci | Přímá montáž |
| S připínacími kolíky | Ano |
| Délka odizolování | 10 mm |
| Počet připojení | 1 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 1,5 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 1,5 mm² |
| Typ připojení | Zásuvné připojení Plug-in |
| Upínací rozsah, max. | 1,5 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Utahovací moment, max. | 0,3 Nm |
| Utahovací moment, min. | 0,3 Nm |
| Rozteč v mm (P) | 5,1 mm |
| Výška s TS 35 | 69 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 1 |
| Jmenovitý průřez | 1,5 mm² |
| Jmenovité napětí | 250 V |
| Jmenovité DC napětí | 250 V |
| Jmenovitý proud | 11 A |
| Vnitřní odpor podle IEC 60947-7-x | 1,83 mΩ |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,56 W |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62808) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1688110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1688110000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002555 |
| ETIM 7.0 | EC002555 |
| ETIM 8.0 | EC002555 |
| ETIM 9.0 | EC002555 |
| ECLASS 9.0 | 27-14-11-48 |
| ECLASS 9.1 | 27-14-11-48 |
| ECLASS 10.0 | 27-14-11-48 |
| ECLASS 11.0 | 27-14-11-48 |
| ECLASS 12.0 | 27-14-11-48 |
| ECLASS 13.0 | 27-25-03-04 |
| ECLASS 14.0 | 27-25-03-04 |
| ROHS | Shoda |
