A2C 4 OR

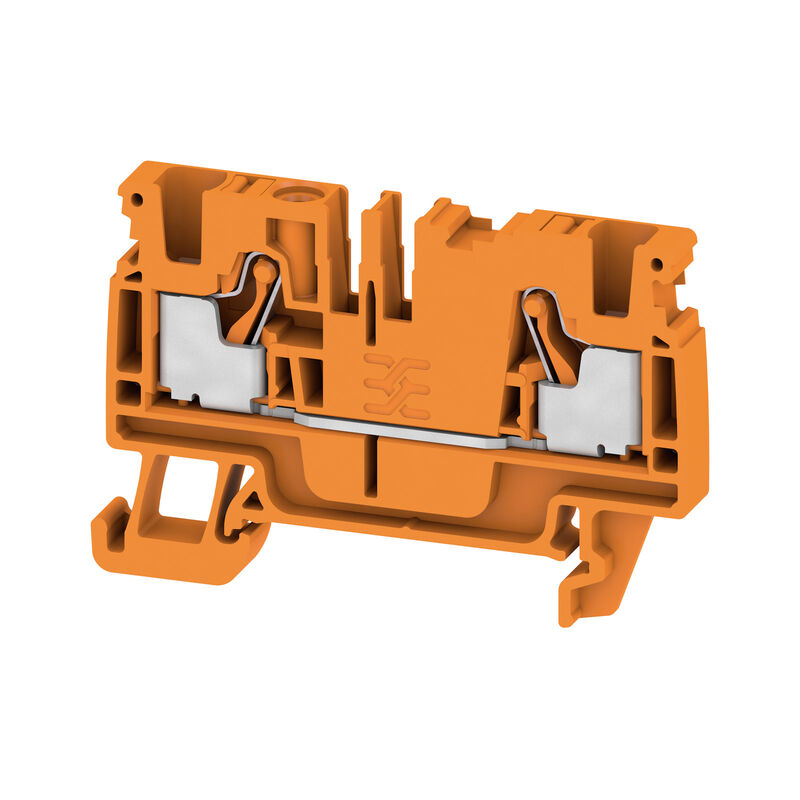

製品イメージ
A2C 4 OR
接続図

A2C 4 OR

Průchozí svorka, PUSH IN, 4 mm², 800 V, 32 A, Oranžová

商品番号 2051230000
コンフィギュレータで開く
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 63 関連製品 1068
Homologaciones Všeobecné objednací údaje Abmessungen und Gewichte Teploty Shoda produktu s prostředím Material data Bemessungsdaten IECEx/ATEX 시스템 사양 追加の技術データ クランプ用コンダクタ（追加接続） クランプ用コンダクタ（定格接続） CSA評価データ 全般 Rating data UL評価データ 분류

Homologaciones

認可
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

Všeobecné objednací údaje

バージョン
Průchozí svorka, PUSH IN, 4 mm², 800 V, 32 A, Oranžová
注文番号
2051230000
種別
A2C 4 OR
GTIN (EAN)
4050118411379
数量
100 items

Abmessungen und Gewichte

深さ
39.5 mm
Profondeur (pouces)
1.555 inch
Mélység DIN sínnel együtt
40.5 mm
高さ
60 mm
높이 (인치)
2.362 inch
幅
6.1 mm
Byggbredd (tum)
0.24 inch
正味重量
9.57 g

Teploty

保管温度
-25 °C...55 °C
周囲温度
-5 °C…40 °C
連続動作温度、最小
-60 °C
連続動作温度、最大
130 °C

Shoda produktu s prostředím

RoHS 対応状況
V souladu bez výjimky
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Material data

基本材質
Wemid
色
橙色
操作要素の色
橙色
UL 94 可燃性等級
V-0

Bemessungsdaten IECEx/ATEX

証明書番号（ATEX）
TUEV16ATEX7909U
証明書番号（IECEX）
IECEXTUR16.0036U
最大電圧（ATEX）
550 V
電流（ATEX）
28 A
最大導体断面積（ATEX）
4 mm²
最大電圧（IECEX）
550 V
電流（IEEX）
28 A
最大導体断面積（IECEX）
4 mm²
マーキング EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU ラベル
II 2 G D

시스템 사양

エンドカバープレートの要求
예
電位数
1
レベル数
1
Number of clamping points per level
2
層ごとの電位数
1
内部で交差接続されたレベル
いいえ
PE 接続
아니요
取り付けレール
TS 35
N 関数
いいえ
PE 関数
いいえ
PEN 関数
いいえ

追加の技術データ

スナップインペグ付属
いいえ
取り付け方式
TS 35
固定形式
篏合仕様
爆発試験バージョン
はい
篏合仕様
いいえ
設置アドバイス
レール
開放側面
右

クランプ用コンダクタ（追加接続）

接続種別、追加接続
PUSH IN

クランプ用コンダクタ（定格接続）

IEC 60947-1 準拠のゲージ
A4
クランプ範囲、最大
6 mm²
クランプ範囲、最小
0.14 mm²
ツインフェルール端子のチューブ長
  • チューブ長:
    • 最小：:
      8 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      0.5 mm²
    • 最大.:
      1.5 mm²
ツインワイヤエンドフェルール、最大
1.5 mm²
ツインワイヤエンドフェルール、最小
0.5 mm²
プラスチックカラー付きフェルール端子のチューブ長さ DIN 46228/4
  • チューブ長:
    • 最小：:
      6 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      0.5 mm²
    • 最大.:
      1 mm²
  • チューブ長:
    • 最小：:
      8 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      1.5 mm²
    • 最大.:
      2.5 mm²
  • チューブ長:
    • 最小：:
      10 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 公称:
      4 mm²
プラスチック製カラーなしのフェルール端子のチューブ長さ DIN 46228/1
  • チューブ長:
    • 最小：:
      6 mm
    • 最大.:
      10 mm
  • 導体接続断面:
    • 最小：:
      0.5 mm²
    • 最大.:
      1 mm²
  • チューブ長:
    • 最小：:
      7 mm
    • 最大.:
      12 mm
  • 導体接続断面:
    • 最小：:
      1.5 mm²
    • 最大.:
      2.5 mm²
  • チューブ長:
    • 最小：:
      9 mm
    • 最大.:
      15 mm
  • 導体接続断面:
    • 最小：:
      4 mm²
    • 最大.:
      6 mm²
刃寸法
0.6 x 3.5 mm
導体接続断面積 AWG、最大.
AWG 12
接続数
2
接続断面、撚線、最大
6 mm²
接続断面、撚線、最小
0.14 mm²
接続断面、細径撚線、最小
0.14 mm²
接続方向
上部
接続方式
PUSH IN
断面積に応じた 2 本電線用フェルール端子のチューブ長さ
  • 断面積、最小:
    0.5 mm²
  • 断面、最大:
    1.5 mm²
  • チューブ長さ（最小）:
    8 mm
  • チューブ長さ（最大）:
    12 mm
断面積に応じたプラスチックカラー付きフェルール端子のチューブ長さ
  • 断面積、最小:
    0.5 mm²
  • 断面、最大:
    1 mm²
  • チューブ長さ（最小）:
    6 mm
  • チューブ長さ（最大）:
    12 mm
  • 断面積、最小:
    1.5 mm²
  • 断面、最大:
    2.5 mm²
  • チューブ長さ（最小）:
    8 mm
  • チューブ長さ（最大）:
    12 mm
  • 断面積、最小:
    4 mm²
  • 断面、最大:
    4 mm²
  • チューブ長さ（最小）:
    10 mm
  • チューブ長さ（最大）:
    12 mm
断面積に応じたプラスチック製カラーなしのフェルール端子のチューブ長さ
  • 断面積、最小:
    0.5 mm²
  • 断面、最大:
    1 mm²
  • チューブ長さ（最小）:
    6 mm
  • チューブ長さ（最大）:
    10 mm
  • 断面積、最小:
    1.5 mm²
  • 断面、最大:
    2.5 mm²
  • チューブ長さ（最小）:
    7 mm
  • チューブ長さ（最大）:
    12 mm
  • 断面積、最小:
    4 mm²
  • 断面、最大:
    4 mm²
  • チューブ長さ（最小）:
    9 mm
  • チューブ長さ（最大）:
    15 mm
被覆剥き長さ
12 mm
配線接続断面 AWG、最小
AWG 26
配線接続断面、ソリッドコア、最小
0.14 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
6 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
0.14 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
4 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0.14 mm²
配線接続断面、細径撚線、最大
6 mm²
配線接続断面、細径撚線、最小
0.14 mm²
配線接続断面ソリッドコア、最大
4 mm²

CSA評価データ

証明書番号（CSA）
200039-70089609
配線の最大断面（CSA）
10 AWG
配線の最小断面（CSA）
26 AWG
電圧規模B（CSA）
600 V
電圧規模C（CSA）
600 V
電圧規模D（CSA）
600 V
電流の規模B（CSA）
30 A
電流の規模C（CSA）
30 A
電流の規模D（CSA）
5 A

全般

取り付けレール
TS 35
導体接続断面積 AWG、最大.
AWG 12
標準
IEC 60947-7-1
設置アドバイス
レール
配線接続断面 AWG、最小
AWG 26

Rating data

定格断面
4 mm²
定格電圧
800 V
定格 DC 電圧
800 V
公称電流
32 A
最大導体電流
32 A
標準
IEC 60947-7-1
IEC 60947-7-x 準拠の容量抵抗
1 mΩ
定格インパルス耐電圧
8 kV
IEC 60947-7-xに準拠した出力損失
1.02 W
サージ電圧カテゴリー
III
汚染度
3

UL評価データ

コンダクタサイズファクトリ配線最小（cURus）
26 AWG
コンダクタサイズフィールド配線、最大（cURus）
10 AWG
コンダクタサイズフィールド配線、最小（cURus）
26 AWG
導体サイズ工場配線最大（cURus）
10 AWG
現在のサイズ C（cURus）
30 A
現在のサイズ D（cURus）
5 A
証明書番号（cURus）
E60693
電圧サイズ B（cURus）
600 V
電圧サイズ C（cURus）
600 V
電圧サイズ D（cURus）
600 V
電流サイズ B（cURus）
30 A

분류

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
