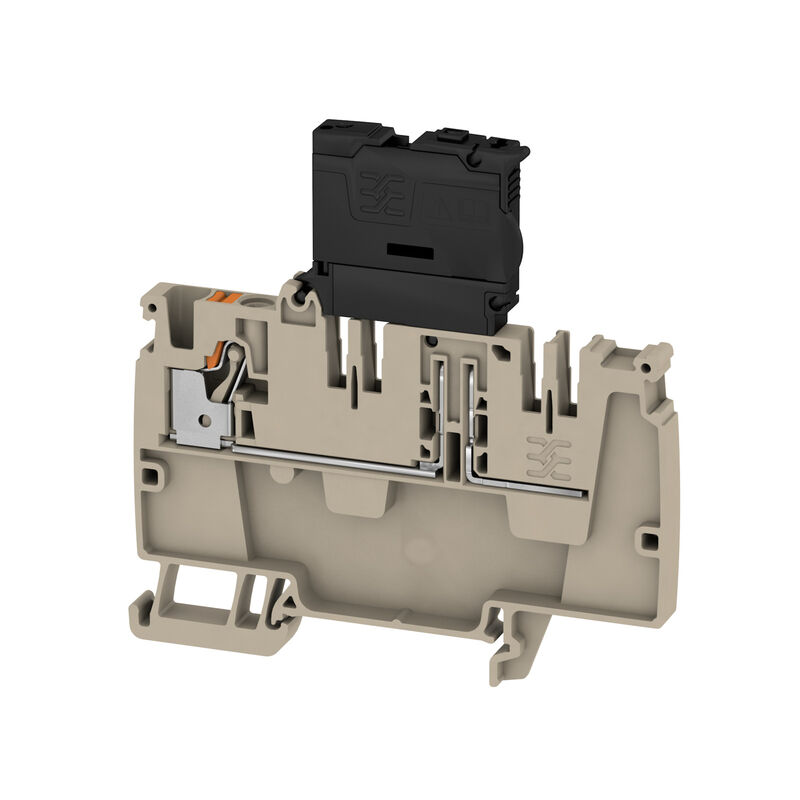

AAP21 4 FS 100-250V OR
Zdjęcie produktu
AAP21 4 FS 100-250V OR
AAP21 4 FS 100-250V OR
AAP21 4 FS 100-250V OR
AAP21 4 FS 100-250V OR

AAP21 4 FS 100-250V OR

Biztosítós sorkapcsok, PUSH IN, 4 mm², 250 V, 6.3 A, sötétbézs

Produkt ID 2581790000
Åbn i konfiguratoren
Download datablad Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 73 Produkty pokrewne 19
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok PT OKIECEx/ATEX névleges adat System specifications weitere technische Daten Conductors for clamping (additional connection) Conductors for clamping (rated connection) CSA rating data Allgemeines Névleges adatok Bemessungsdaten nach UL Fontos megjegyzés Product images Classifications

Tanúsítványok

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Általános rendelési adatok

Wersja
Biztosítós sorkapcsok, PUSH IN, 4 mm², 250 V, 6.3 A, sötétbézs
Nr zam.
2581790000
Typ
AAP21 4 FS 100-250V OR
GTIN (EAN)
4050118590838
Ilość
50 adet

Méretek és tömegek

Głębokość
82 mm
Profondità (pollici)
3,228 inch
DIN 레일을 포함한 깊이
82,5 mm
Wysokość
82 mm
Height (inches)
3,228 inch
Szerokość
6,1 mm
Ширина (в дюймах)
0,24 inch
Masa netto
18,6 g

Hőmérsékletek

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
Температура при длительном использовании, мин.
-60 °C
Температура при длительном использовании, макс.
130 °C

Termékek környezetvédelmi megfelelősége

Status zgodności z dyrektywą RoHS
Megfelel, kivétel nélkül
REACH SVHC
Нет SVHC выше 0,1 wt%
Uhlíková stopa výrobku
  • Vagga till grind:
    3320.326 kg CO2 eq.

Anyag adatok

Materiał podstawowy
Wemid
Barwny
Темно-бежевый
Klasa palności wg UL 94
V-0

PT OKIECEx/ATEX névleges adat

nr certyfikatu (ATEX)
TUEV17ATEX8064U
Nr certyfikatu (IECEX)
IECEXTUR17.0030U
Prąd (ATEX)
6.3 A
Поперечное сечение провода, макс. (ATEX)
4 mm²
Current (IECEX)
6.3 A
Maks. przekrój przewodu (IECEX)
4 mm²
Oznakowanie EN 60079-7
Ex ec II C Gc
Ex 2014/34/EU label
II 2 G D

System specifications

niezbędna płyta zamykająca
Yes
Počet potenciálů
1
Количество уровней
1
Количество контактных гнезд на уровень
2
poziomy wewnętrznie zmostkowane
Nej
Szyna montażowa
TS 35

weitere technische Daten

otwarte strony
rechts
rodzaj montażu
TS 35
Rodzaj zamocowania
Snap-on
wersja przetestowana pod kątem eksplozji
Yes
Wskazówka montażowa
Rail
z czopem zatrzaskowym
Non
zatrzaskowe
Nem

Conductors for clamping (additional connection)

Rodzaj przyłącza, kolejne przyłącze
PUSH IN

Conductors for clamping (rated connection)

bliźniacza tulejka kablowa, maks.
1,5 mm²
bliźniacza tulejka kablowa, min.
0,5 mm²
Długość odizolowania
12 mm
Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1
  • Tube length:
    • min.:
      6 mm
    • max.:
      10 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Tube length:
    • min.:
      7 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Tube length:
    • min.:
      9 mm
    • max.:
      15 mm
  • Cross-section for conductor connection:
    • nominal:
      4 mm²
Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4
  • Tube length:
    • min.:
      6 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Tube length:
    • min.:
      8 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Tube length:
    • min.:
      10 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • nominal:
      4 mm²
Długość rurki dla podwójnej końcówki tulejkowej
  • Tube length:
    • min.:
      8 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      1,5 mm²
kierunek podłączenia
top
liczba przyłączeń
1
Maks. przekrój przyłącza, cienki przewód wielodrutowy, min.
0,14 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,14 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,14 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Rodzaj przyłącza
PUSH IN
sprawdzian trzpieniowy wg 60 947-1
A4
Wielkość ostrza
0.6 x 3.5 mm
Zakres zaciskania, maks.
4 mm²
Zakres zaciskania, min.
0,14 mm²

CSA rating data

Maks. przekrój przewodu (CSA)
10 AWG
Min. przekrój przewodu (CSA)
26 AWG
Napięcie rozm. B (CSA)
300 V
Napięcie rozm. C (CSA)
150 V
Napięcie rozm. D (CSA)
300 V
Nr certyfikatu (CSA)
200039-70089609
Prąd Gr B (CSA)
10 A
Prąd Gr C (CSA)
10 A
Prąd Gr D (CSA)
10 A

Allgemeines

Normy
IEC 60947-7-3
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Szyna montażowa
TS 35
Wskazówka montażowa
Rail

Névleges adatok

Przekrój pomiarowy
4 mm²
Napięcie znamionowe
250 V
Jmenovité napětí k sousední svorce
500 V
Znamionowe napięcie stałe
250 V
Znamionowe natężenie prądu
6,3 A
Proud při maximu vodičů
6,3 A
Normy
IEC 60947-7-3
Volume resistance according to IEC 60947-7-x
1 mΩ
Znamionowe napięcie udarowe
4 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
1,02 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
2

Bemessungsdaten nach UL

Napięcie rozm. B (cURus)
300 V
Napięcie rozm. C (cURus)
150 V
Napięcie rozm. D (cURus)
300 V
Nr certyfikatu (cURus)
E60693
Prąd rozm. B (cURus)
10 A
Prąd rozm. C (cURus)
10 A
Prąd rozm. D (cURus)
10 A
Wielkość przewodu Factory wiring max (cURus)
10 AWG
Wielkość przewodu Factory wiring min (cURus)
26 AWG
Wielkość przewodu Field wiring max (cURus)
10 AWG
Wielkość przewodu Field wiring min (cURus)
26 AWG

Fontos megjegyzés

Informacje produktowe
A feszültség függ a kiválasztott biztosítéktól vagy a kiválasztott jelzőfénytől

Product images

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
