ALFS 4 2C 60-150V BK
ALFS 4 2C 60-150V BK
ALFS 4 2C 60-150V BK

ALFS 4 2C 60-150V BK

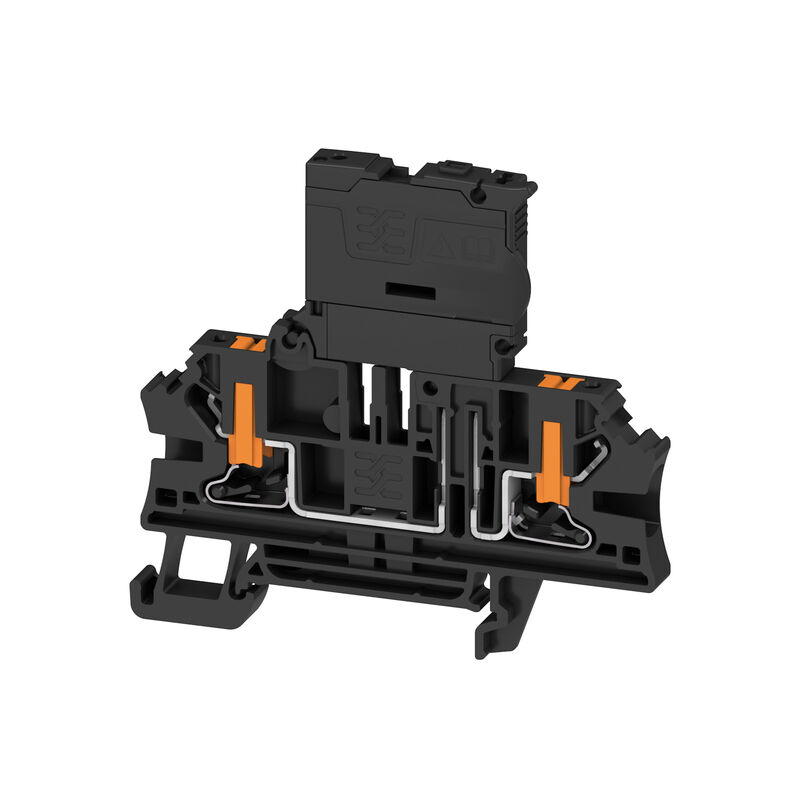

Säkringsplint, PUSH IN, svart, 4 mm², 6.3 A, 150 V, Antal anslutningar: 2, Antal våningar: 1, TS 35

ID výrobku 2898810000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 73 Příbuzné výrobky 233
Approvals Основные данные для заказа 치수 및 중량 Temperatury Экологическое соответствие изделия Material data Rating data IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně 등급 데이터 UL data hodnocení Klasifikace

Approvals

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E0693VOL1SEC137

Основные данные для заказа

Verze
Säkringsplint, PUSH IN, svart, 4 mm², 6.3 A, 150 V, Antal anslutningar: 2, Antal våningar: 1, TS 35
Číslo objednávky
2898810000
Typ
ALFS 4 2C 60-150V BK
GTIN (EAN)
4064675904410
Množství
50 ks

치수 및 중량

Hloubka
68 mm
Hloubka (v palcích)
2,677 inch
Výška
73,5 mm
Výška (v palcích)
2,894 inch
Šířka
6,1 mm
Šířka (v palcích)
0,24 inch
Čistá hmotnost
15,629 g

Temperatury

Skladovací teplota
-25 °C...55 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует без исключения
REACH SVHC
Ne SVHC nad 0,1 wt%

Material data

Základní materiál
Wemid
Barevný
černá
Barva provozních prvků
Oranžová
Klasifikace hořlavosti UL 94
V-0

Rating data IECEx/ATEX

Č. osvědčení (ATEX)
TUEV24ATEX9181U
Č. osvědčení (IECEX)
IEXEXTUR24.0066U
Max. napětí (ATEX)
150 V
Proud (ATEX)
6.3 A
Průřez vodiče max. (ATEX)
6 mm²
Max. napětí (IECEX)
150 V
Proud (IECEX)
6.3 A
Průřez vodiče max. (IECEX)
6 mm²

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Úrovně propojené interně
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Příchytka
Ano
Typ montáže
Příchytka

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

6 mm²
Délka odizolování
12 mm
Měřidlo podle IEC 60947-1
A4
Počet připojení
2
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, pevné jádro, max.
6 mm²
Průřez připojení vodiče, pevné jádro, min.
0,14 mm²
Průřez připojení vodičů, jemně splétané, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
6 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, splétané, max.
6 mm²
Průřez připojení vodičů, splétané, min.
0,14 mm²
Směr připojení
na straně
Typ připojení
PUSH IN
Typ připojení 2
PUSH IN
Upínací rozsah, min.
0,14 mm²
Velikost nože
0.6 x 3.5 mm

CSA data hodnocení

Průřez vodiče max. (CSA)
10 AWG
Průřez vodiče min. (CSA)
24 AWG
Velikost napětí B (CSA)
300 V
Velikost napětí C (CSA)
150 V
Velikost napětí D (CSA)
300 V
Velikost proudu B (CSA)
10 A
Velikost proudu C (CSA)
10 A
Velikost proudu D (CSA)
10 A
Č. osvědčení (CSA)
227442-80177078

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 26
Standardy
IEC 60947-7-3

등급 데이터

Jmenovitý průřez
4 mm²
Jmenovité napětí
150 V
Jmenovité napětí k sousední svorce
500 V
Jmenovité DC napětí
150 V
Jmenovitý proud
6,3 A
Proud při maximu vodičů
6,3 A
Standardy
IEC 60947-7-3
Jmenovité impulzní výdržné napětí
4 kV
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
10 AWG
Průřez vodiče propojení v terénu min. (cURus)
24 AWG
Průřez vodiče propojení z výroby max. (cURus)
10 AWG
Průřez vodiče propojení z výroby min. (cURus)
24 AWG
Velikost napětí B (cURus)
300 V
Velikost napětí C (cURus)
150 V
Velikost napětí D (cURus)
300 V
Velikost proudu B (cURus)
10 A
Velikost proudu C (cURus)
10 A
Velikost proudu D (cURus)
10 A
Č. osvědčení (cURus)
E0693VOL1SEC137

Klasifikace

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
