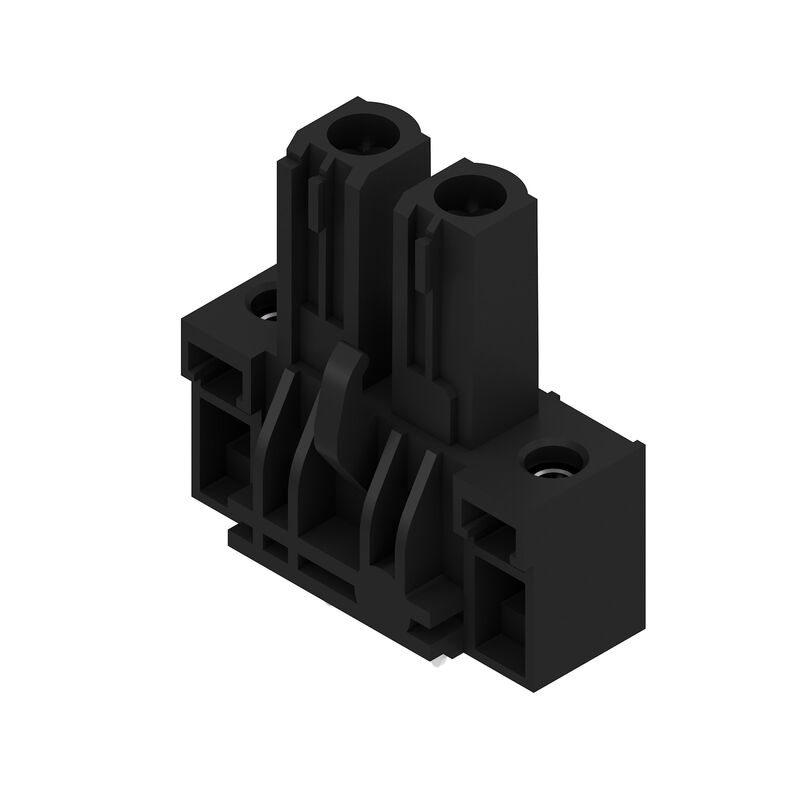

BLL 7.62HP/02/180F 3.2SN BK BX
Product image

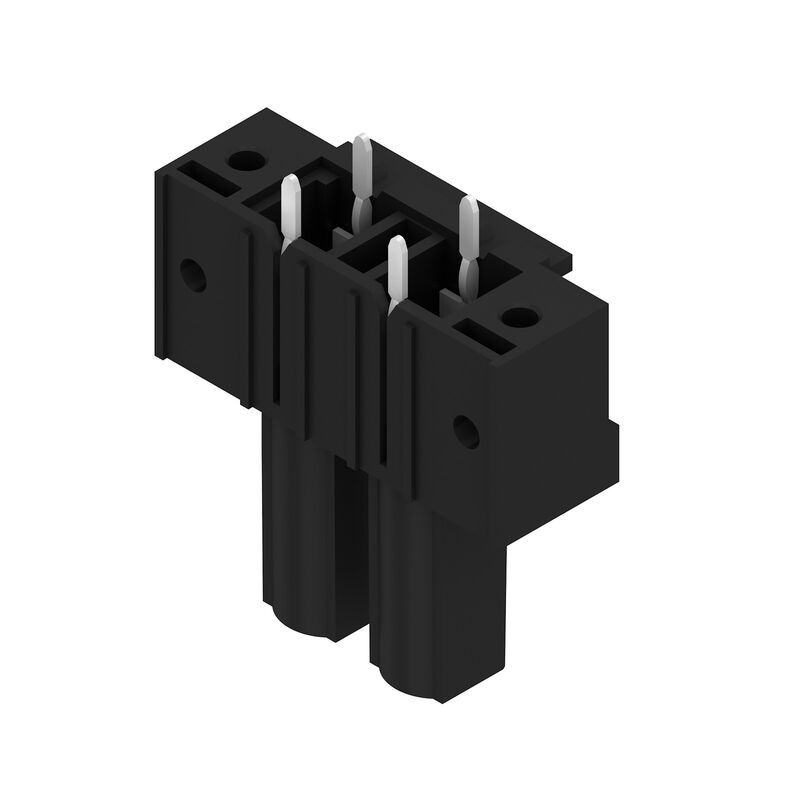

BLL 7.62HP/02/180F 3.2SN BK BX
Product image
BLL 7.62HP/02/180F 3.2SN BK BX
Dimensional drawing
BLL 7.62HP/02/180F 3.2SN BK BX
Graph
BLL 7.62HP/02/180F 3.2SN BK BX
Graph
BLL 7.62HP/02/180F 3.2SN BK BX
Graph

BLL 7.62HP/02/180F 3.2SN BK BX

Ez a termék hamarosan már nem lesz elérhető.

Utolsó rendelési dátum: /Date(1827529200000)/

NYÁK dugaszoló csatlakozó, hüvelyes érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 7.62 mm, Pólusszám: 2, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz

Cikkszám 1122110000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 2 Ellendarabok 2 Kapcsolódó termékek 4
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Általános rendelési adatok

Versión
NYÁK dugaszoló csatlakozó, hüvelyes érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 7.62 mm, Pólusszám: 2, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
Código
1122110000
Tipo
BLL 7.62HP/02/180F 3.2SN BK BX
GTIN (EAN)
4032248903344
Qty.
72 Darab
Termékadatok
IEC: 630 V / 24 A
UL: 300 V / 20 A
Csomagolás
Doboz
Estado de entrega
Ez a termék már nem kapható.
Utolsó rendelési dátum
/Date(1827529200000)/

Méretek és tömegek

Profundidad
9,6 mm
Mélység (coll)
0,378 inch
Altura
27,7 mm
Magasság (coll)
1,091 inch
Anchura
24,42 mm
Szélesség (coll)
0,961 inch
Nettó tömeg
4,472 g

Termékek környezetvédelmi megfelelősége

Estado de cumplimiento de la directiva RoHS
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

Termékcsalád
OMNIMATE Power - sorozat BL/SL 7.62HP
Csatlakozás típusa
Áramköri lap csatlakozás
Raszter mm-ben (P)
7,62 mm
Raszter inch-ben (P)
0,3 "
Pólusszám
2
L1, mm
7,62 mm
L1, inch
0,3 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Kódolható
Igen
Meghúzási nyomaték csavaros peremhez, min.
0,15 Nm
Meghúzási nyomaték csavaros peremhez, max.
0,25 Nm
Dugaszolási erő/pólus, max.
10 N
Húzóerő / pólus, max.
7 N

Anyagjellemzők

Materiał izolacyjny
PA GF
Colour
fekete
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
접점 재질
Cu-ötvözet
Kontaktyta
ónozott
Forrasztott csatlakozás rétegszerkezete
2...3 µm Ni / 2...4 µm Sn matt
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
정격 전류, 최대 극 수(Tu=20°C)
24 A
Rated current, min. number of poles (Tu=40°C)
24 A
Rated current, max. number of poles (Tu=40°C)
21 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Rated voltage for surge voltage class / pollution degree III/3
400 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
6 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 180 A
Clearance, min.
7,2 mm
Creepage distance, min.
7,8 mm

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
150 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
20 A
Névleges áram (C felhasználási csoport / CSA)
20 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (C felhasználási csoport / UL 1059)
150 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
20 A
Névleges áram (C felhasználási csoport/ UL 1059)
20 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.
Kúszóáramút, min.
7,8 mm
Térköz, min. (UL 1059)
7,2 mm

Csomagolás

Csomagolás
Doboz
VPE hosszúság
338 mm
VPE szélesség
130 mm
VPE magasság
27 mm

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notas
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • Sorok közötti hézag: lásd a furatelrendezést
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
