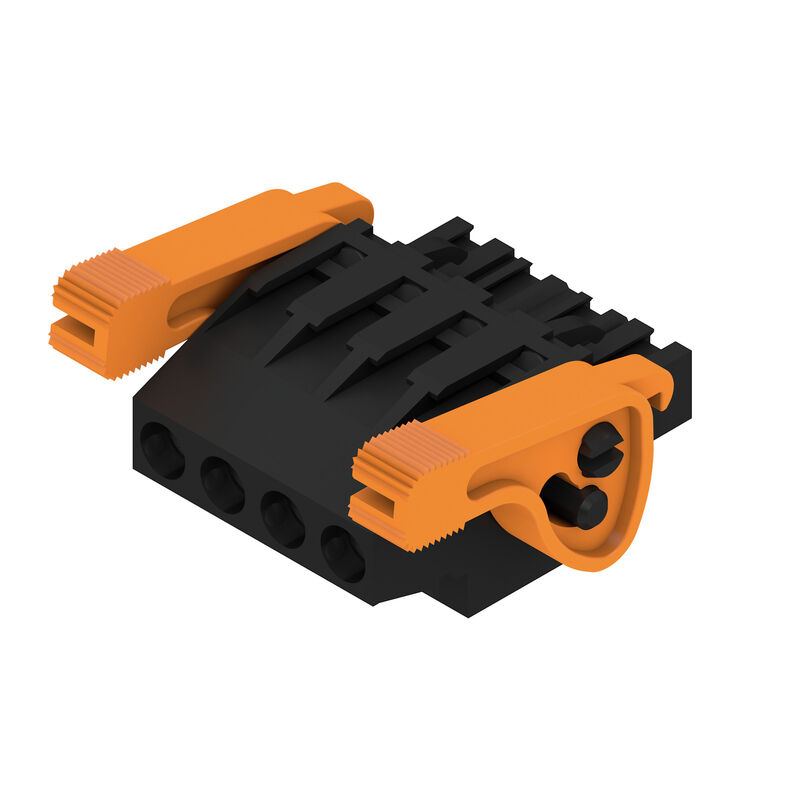

BLZP 5.08HC/04/270LR SN BK BX
Изображение изделия
BLZP 5.08HC/04/270LR SN BK BX
Изображение изделия
BLZP 5.08HC/04/270LR SN BK BX
Dimensional drawing
BLZP 5.08HC/04/270LR SN BK BX
Преимущество изделия
Self-locking
Immediately on plugging in
BLZP 5.08HC/04/270LR SN BK BX
Преимущество изделия
Gentle unlocking
Low mechanical stress

BLZP 5.08HC/04/270LR SN BK BX

Штекерный соединитель печатной платы, Гнездовой разъем, 5.08 mm, Количество полюсов: 4, 270°, Винтовое соединение, Диапазон зажима, макс. : 4 mm², Ящик

№ продукта 1947780000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 6 Сопрягаемые детали 25 Связанные продукты 14
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Rated data acc. to IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Гнездовой разъем, 5.08 mm, Количество полюсов: 4, 270°, Винтовое соединение, Диапазон зажима, макс. : 4 mm², Ящик
Заказ №
1947780000
Тип
BLZP 5.08HC/04/270LR SN BK BX
GTIN (EAN)
4032248624171
Qty.
60 Штука
Продуктное отношение
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Упаковка
Ящик

Размеры и массы

Глубина
29,5 mm
Depth (inches)
1,161 inch
Высота
17,7 mm
Высота (в дюймах)
0,697 inch
Ширина
30,14 mm
Ширина (в дюймах)
1,187 inch
Net weight
9,917 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Product Carbon Footprint
  • Bölcsőtől a kapuig:
    0,189 kg CO2 eq.

Системные параметры

Серия изделия
OMNIMATE Signal — серия BL/SL 5.08
Вид соединения
Полевое соединение
Метод проводного соединения
Винтовое соединение
Шаг в мм (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
Направление вывода кабеля
270°
Počet pólů
4
L1 в мм
15,24 mm
L1 в дюймах
0,6 "
Количество рядов
1
Množství řady kolíků
1
Jmenovitý průřez
4 mm²
Touch-safe protection acc. to DIN VDE 57 106
защита от доступа пальцем
Touch-safe protection acc. to DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Степень защиты
IP20
Volume resistance
≤5 mΩ
Кодируемый
Да
Longitud de desaislado
7 mm
Зажимной винт
M 2,5
Лезвие отвертки
0,6 x 3,5
PH 1
PZ 1
Лезвие отвертки стандартное
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Циклы коммутации
25
Усилие вставки на полюс, макс.
10 N
Усилие вытягивания на полюс, макс.
9 N
Момент затяжки
  • Тип момента затяжки:
    Подключение проводов
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,4 Nm
      • макс.:
        0,5 Nm

Данные о материалах

Изоляционный материал
PBT
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
IIIa
Komparativní index sledování (CTI)
≥ 200
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Структура слоев штепсельного контакта
4...8 µm Sn луженый погружением в расплав
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Провода, подходящие для подключения

Диапазон зажима, мин.
0,13 mm²
Диапазон зажима, макс.
4 mm²
Průřez propojení AWG, min.
AWG 30
Průřez propojení AWG, max.
AWG 12
Pevné, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
4 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
4 mm²
С наконечником DIN 46 228/4, мин.
0,2 mm²
С наконечником DIN 46 228/4, макс.
2,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
4 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 мм x 2,4 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409500000
  • Сечение подсоединяемого провода:
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372700000
  • Сечение подсоединяемого провода:
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0373000000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019160000
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
23 A
Rated current, max. number of poles (Tu=20°C)
18 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
21 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
16 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 120 A

Номинальные характеристики по CSA

Instituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
50 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
20 A
Номинальный ток (группа использования D/CSA)
20 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Embalaje
Ящик
Longueur VPE
348 mm
VPE 폭
142 mm
VPE height
34 mm

Типовые испытания

Испытание: Прочность маркировки
  • Стандарт:
    DIN EN 61984, раздел 7.3.2/09.02, используя образец из DIN EN 60068-2-70/07.96
  • Испытание:
    отметка о происхождении, номинальное напряжение, номинальное поперечное сечение, тип материала
  • Оценивание:
    доступно
  • Испытание:
    прочность
  • Оценивание:
    пройдено
Испытание: Незадействование (невзаимозаменяемость)
  • Стандарт:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Испытание:
    развернуто на 180° с кодирующими элементами
  • Оценивание:
    пройдено
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Испытание: Зажимное поперечное сечение
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      rígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      stranded 0.2 mm²
    • Type of conductor and conductor cross-section:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
Испытание на повреждение из-за случайного ослабления проводов
  • 표준:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0,2 kg
  • Typ av ledare:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,9 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 12/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено
Испытание на выдергивание
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥60 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U4.0
    • Тип провода и его поперечное сечение:
      H07V-K4.0
    • Тип провода и его поперечное сечение:
      AWG 12/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
