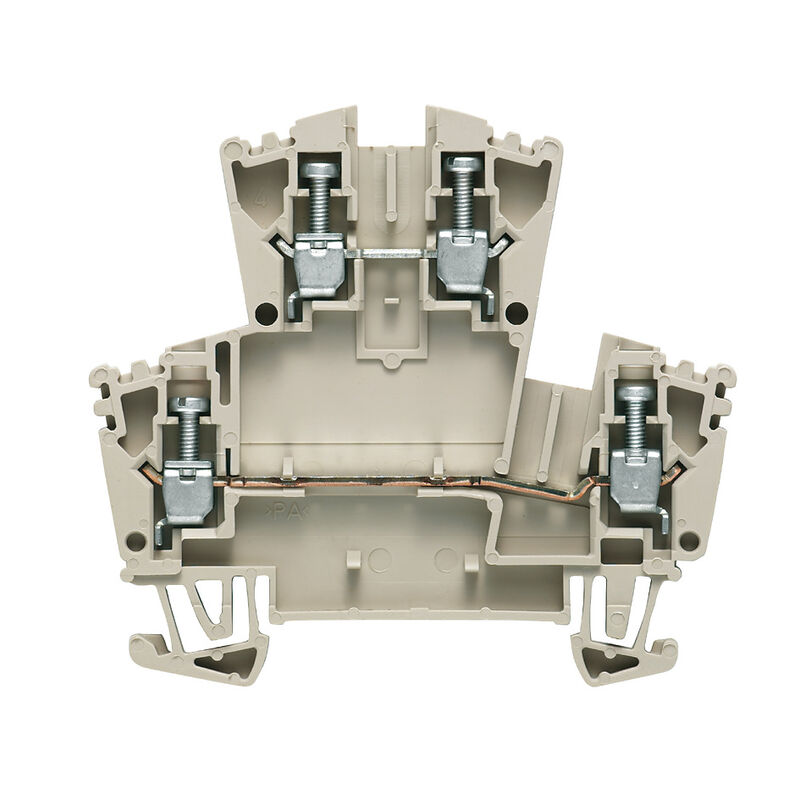

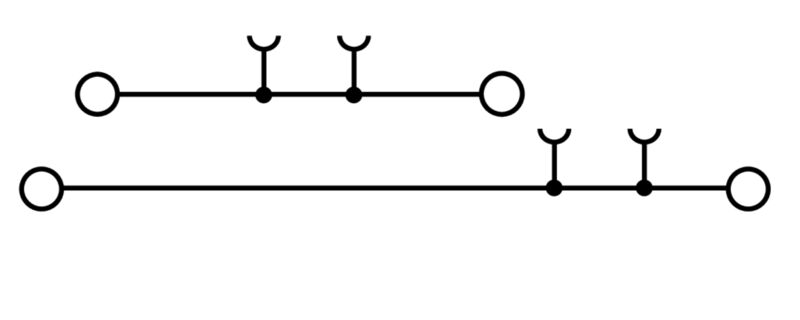

WDK 2.5 ZQV

WDK 2.5 ZQV

Многоуровневая модульная клемма, Винтовое соединение, Темно-бежевый, 2.5 mm², 400 V, Количество соединений: 4, Количество уровней: 2, TS 35, V-0

ID výrobku 1041100000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 50 Příbuzné výrobky 1055
Dopuszczenia Основные данные для заказа Wymiary i masa Temperatury Экологическое соответствие изделия dane tworzywa Номинальные характеристики IECEx/ATEX Параметры системы 2 clampable conductors (H05V/H07V) with equal cross-section (rated connection) weitere technische Daten Conductors for clamping (additional connection) Klemmbare Leiter (Bemessungsanschluss) CSA rating data Rozměry Allgemeines dane znamionowe UL rating data Klassificeringar

Dopuszczenia

Schválení
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Основные данные для заказа

Verze
Многоуровневая модульная клемма, Винтовое соединение, Темно-бежевый, 2.5 mm², 400 V, Количество соединений: 4, Количество уровней: 2, TS 35, V-0
Číslo objednávky
1041100000
Typ
WDK 2.5 ZQV
GTIN (EAN)
4008190972332
Množství
100 adet

Wymiary i masa

Hloubka
62,5 mm
Глубина (дюймов)
2,461 inch
Глубина с DIN-рейкой
63 mm
Výška
69 mm
Высота (в дюймах)
2,717 inch
Šířka
5,1 mm
Byggbredd (tum)
0,201 inch
Net weight
11,78 g

Temperatury

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует без исключения
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Uhlíková stopa výrobku
  • Cradle to gate:
    0.299 kg CO2 eq.

dane tworzywa

Basic material
Wemid
Colour
mörkbeige
UL 94 flammability rating
V-0

Номинальные характеристики IECEx/ATEX

Č. osvědčení (ATEX)
DEMKO15ATEX1346U
Č. osvědčení (IECEX)
IECEXULD15.0003U
Max. voltage (ATEX)
275 V
Proud (ATEX)
21 A
Wire cross section max. (ATEX)
4 mm²
Max. napětí (IECEX)
275 V
Current (IECEX)
21 A
Průřez vodiče max. (IECEX)
4 mm²
Značení EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU značka
II 2 G D

Параметры системы

Version
Винтовое соединение
для вставной перемычки
с одной стороны открыт
End cover plate required
Да
Number of potentials
2
Number of levels
2
Antal klämställen per våning
2
Number of potentials per tier
1
Levels cross-connected internally
No
PE connection
No
Mounting rail
TS 35
N-function
Ne
PE function
Ne
PEN function
Ne

2 clampable conductors (H05V/H07V) with equal cross-section (rated connection)

Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min.
0,5 mm²
Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max.
1,5 mm²
Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, max.
1,5 mm²
Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, min.
0,5 mm²

weitere technische Daten

Explosion-tested version
Ja
Number of similar terminals
1
Open sides
rechts
Type of mounting
Snap-on

Conductors for clamping (additional connection)

Typ připojení, další připojení
Screw connection

Klemmbare Leiter (Bemessungsanschluss)

Connection cross-section, finely stranded, min.
0,05 mm²
Connection cross-section, stranded, max.
4 mm²
Connection cross-section, stranded, min.
0,05 mm²
Délka odizolování
10 mm
Měřidlo podle IEC 60947-1
A3
Počet připojení
4
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 30
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,05 mm²
Směr připojení
on side
Svěrný šroub
M 2.5
Torque level with DMS electric screwdriver
1
Typ připojení
Screw connection
Typ připojení 2
Screw connection
Upínací rozsah, max.
4 mm²
Upínací rozsah, min.
0,05 mm²
Utahovací moment, max.
0,6 Nm
Utahovací moment, min.
0,4 Nm
Velikost nože
0,6 x 3,5 mm
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross section, finely stranded, min.
0,05 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,05 mm²
Wire connection cross-section, solid core, max.
4 mm²
Wire connection cross-section, solid core, min.
0,05 mm²

CSA rating data

Certificate No. (CSA)
12400-391
Current size C (CSA)
25 A
Voltage size C (CSA)
300 V
Wire cross section max. (CSA)
12 AWG
Wire cross section min. (CSA)
26 AWG

Rozměry

TS 35 offset
35,5 mm

Allgemeines

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 30
Standardy
IEC 60947-7-1

dane znamionowe

Rated cross-section
2,5 mm²
Rated voltage
400 V
Rated DC voltage
400 V
Nominal current
24 A
Current at maximum wires
32 A
Standards
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Rated impulse withstand voltage
6 kV
Power loss in accordance with IEC 60947-7-x
0,77 W
Závažnost znečištění
3

UL rating data

Certificate No. (UR)
E60693
Conductor size Factory wiring max. (UR)
12 AWG
Conductor size Factory wiring min. (UR)
22 AWG
Conductor size Field wiring max. (UR)
12 AWG
Conductor size Field wiring min. (UR)
22 AWG
Current size B (UR)
20 A
Current size C (UR)
20 A
Voltage size B (UR)
300 V
Voltage size C (UR)
300 V

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
