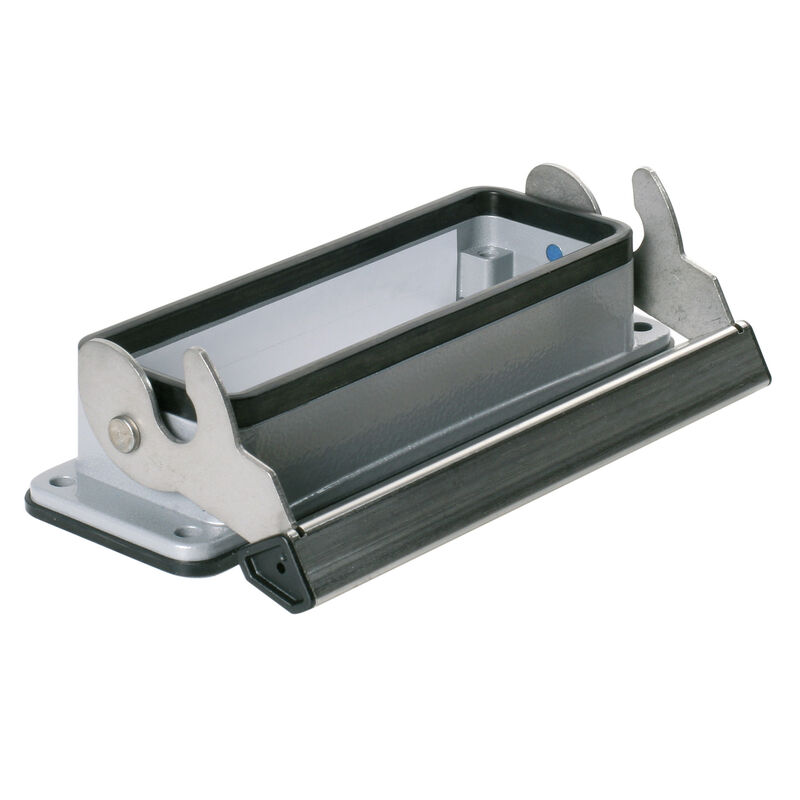

HDC 24B ALU
HDC 24B ALU

HDC 24B ALU

HDC - kapsling, Installationsstorlek: 8, Skyddsklass: IP65, i ijackat tillstånd, Chassikåpa, Längsbygel på underdelen, Standard, Storlek på kabelinföringar: none

Produkt-ID 1213900000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 19 Är tillbehör till 19 Använda produkter 2
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Mått Allmänna data Utförande Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E92202

Allmänna beställningsdata

Utförande
HDC - kapsling, Installationsstorlek: 8, Skyddsklass: IP65, i ijackat tillstånd, Chassikåpa, Längsbygel på underdelen, Standard, Storlek på kabelinföringar: none
Art.nr.
1213900000
Typ
HDC 24B ALU
GTIN (EAN)
4008190176303
Förp.
1 items

Mått och vikter

Höjd
29,3 mm
Bygghöjd (tum)
1,154 inch
Bredd
74,4 mm
Byggbredd (tum)
2,929 inch
Montagemått höjd
32 mm
Montagemått bredd
130 mm
Nettovikt
177 g

Temperaturer

Gränsvärde, temperatur
-40 °C ... 125 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f
Kemikaliebeständighet
  • Innehåll:
    Aceton
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Borrolja
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Diesel
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Etylalkohol
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Växellådsolja
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Hydraulolja
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Kylmedium
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Petroleumbensin
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Svett
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Bensin premium
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Vatten
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    UV
  • Kemisk beständighet:
    Instabilt
  • Innehåll:
    Ozon
  • Kemisk beständighet:
    Instabilt

Mått

Bredd C1 - sockel
47 mm
Bredd kapsling
43 mm
Höjd kapsling B
29 mm
Höjd sockel B1
5 mm
Kabelingång
Nej
Längd kapsling
120 mm
Расстояние между отверстиями, длина A2
130 mm

Allmänna data

Skyddsklass
IP65
i ijackat tillstånd
Yta
Pulverlack

Utförande

Antal kabelingång på sidan
0
BG
8
Byggform
Standard
Colore (RAL)
RAL 7035
Entrée du câble
Nej
Installationsstorlek
8
Kabelförskruvningar, antal
0
Odpowiednie do ModuPlug®
Ja
Storlek på kabelinföringar
none
Szorítós változat
Längsbygel
Típus
Chassi (genomföring)
Tömítés
NBR
Utförande kapsling
Chassikåpa
Utförande låssystem
Längsbygel på underdelen
Överdel/Underdel/Lock
lower part
Övertäckning
utan lock

Viktig hänvisningstext

Produktinformation
När du monterar kapslingarna, se till att den platta packningen sitter korrekt.

Klassificeringar

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
