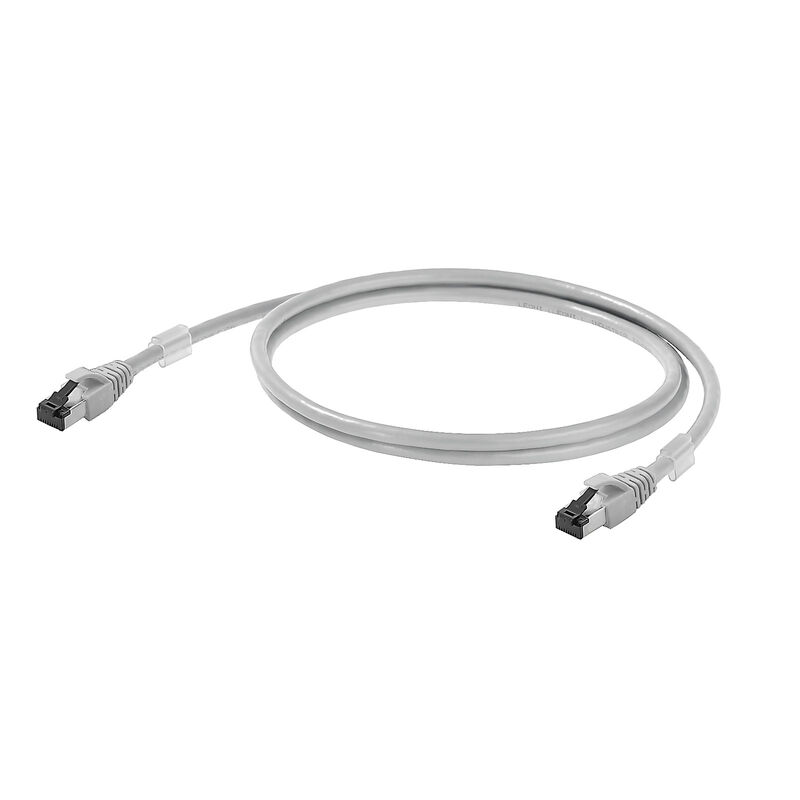

IE-C6FP8LD0200M40M40-D
IE-C6FP8LD0200M40M40-D
Circuit
IE-C6FP8LD0200M40M40-D
Dessin coté

IE-C6FP8LD0200M40M40-D

Câble de brassage, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 20 m

Référence produit 1165940200
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Autres produits de la même gamme 33
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Propriétés électriques Normes générales Normes Constitution du câble Propriétés électriques du câble Propriétés mécaniques et des matériaux du câble Mâle Mâle gauche Mâle droite Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E316369

Informations générales de commande

Version
Câble de brassage, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 20 m
Référence
1165940200
Type
IE-C6FP8LD0200M40M40-D
GTIN (EAN)
4032248956197
Qté.
1 Pièce

Dimensions et poids

Longueur
20 m
Longueur (pouces)
787,402 inch
Poids net
735 g

Températures

Température de stockage
-20 °C...60 °C
Température de fonctionnement
-20 °C...60 °C
Température de pose
0 °C...50 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Propriétés électriques

50 °C에서 전류 전달 용량
1 A
PoE / PoE+
selon IEEE 802.3at

Normes générales

Connettori a norma
CEI 60603-7-51
Impianti con cavi di comunicazione specifici per l'applicazione
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
인증 번호(cULus)
E316369

Normes

Connettori a norma
CEI 60603-7-51

Constitution du câble

Övertäckning skärmflätning
60 %
Arrangement of wire cores
Paire torsadée
Colour sequence or wires - wire pairs
blanc - bleu, blanc - orange, blanc - vert, blanc - marron
Cross-section
4*2*AWG 27/7 - 4*2*0,1 mm²
Ekranowanie pary żył
Feuille d'aluminium
Insulation
PE
Insulation cross-section
1,04 mm
Material sheath
LSZH
Number of wires
8
Sheath diameter, max.
5,9 mm
Sheath diameter, min.
5,5 mm
Sheathing colour
gris
Shielding
S/FTP
Strands
7
Общий экран
Tressage de blindage de fils de cuivre

Propriétés électriques du câble

Atténuation de liaison jusqu'à 1000 MHz
80 dB
Capacité pour 1 kHz
46 nF/km
Catégorie
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Classe de séparation selon EN 50174-2
d
Différence de résistance
5 %
Impédance caractéristique
100 ± 15 Ω pour 1-100 Mhz
Inclinaison de retard
2,5 ns/100m
Résistance de liaison à 10 MHz / m
5 mΩ
Tension d'essai : fil-fil-blindage
2,5 kV / DC pour 2 s
Tension de fonctionnement
50 V DC
Tension de fonctionnement (classification UL)
30 V AC / 42.4 V DC
Vitesse de transmission
10 Gbit/s

Propriétés mécaniques et des matériaux du câble

Couleur
gris
Halogène
Sans halogène, selon CEI 60754-2
Rayon de courbure, min., unique
4 x diamètre du câble
Résistance à la flamme
selon CEI 60332-2-2
selon CEI 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)

Mâle

Prise de raccordement à droite
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé
Prise de raccordement à gauche
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle gauche

Prise de raccordement à gauche
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle droite

Prise de raccordement à droite
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
